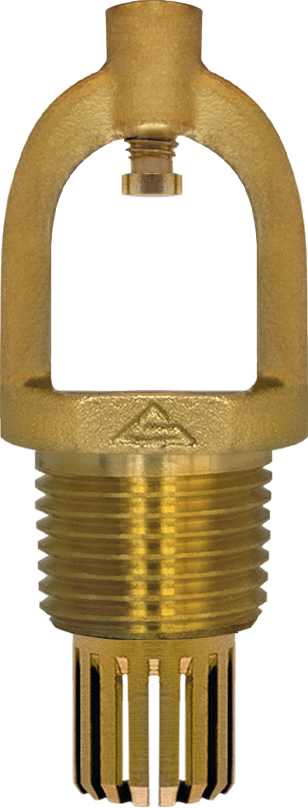

Модели для REVITРАСПЫЛИТЕЛИ ТОНКОРАСПЫЛЕННОЙ ВОДЫ «АКВА-ГЕФЕСТ» К=0,09 для вертикальной установки
Монтажное положение вверх.
Общее описание
Спринклерные и дренчерные распылители изготавливаются в исполнении для установки положением вниз и вверх. Формируют распылённый водяной поток со средним диаметром капель не более 150 мкм.
Назначение:
Спринклерные и дренчерные распылители предназначены для защиты помещений по степени опасности развития пожара: 1, 2.
Сертификация
Распылители тонкораспылённой воды сертифицированы на соответствие требованиям технического регламента Евразийского экономического союза: ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
Обозначение
|
Монтажное положение: вниз |
|
|
Спринклер |
СВS0-ПВо(д) 0.09 - R1/2.P 57 (68, 79, 93). B2 - «Аква-Гефест» |
|
Дренчер |
ДВS0-ПВо(д) 0.09 - R1/2. B2 – «Аква-Гефест» |
Проектные параметры
|
Максимальная высота установки |
20 м |
|
Максимальное расстояние между распылителями |
4м |
|
Защищаемая площадь |
12 м2 |
|
Расход воды для защиты помещений по степени опасности развития пожара |
Группа 1 - ≥ 4 л/с Группа 2 - ≥ 11 л/с |
Технические характеристики
| Интенсивность орошения при высоте установки 2,5 м и давлении 0,5 МПа | установка вверх 0,053 |
| Рабочее давление | 0,5-1,7 МПа |
| Максимальное рабочее давление воздуха в воздушной установке | ≤ 0,6 МПа |
| Диаметр выходного отверстия | 4 мм |
| Диаметр дополнительных отверстий | 1,7 мм |
| Количество дополнительных отверстий | 8 шт |
| Присоединительная резьба | 1/2 дюйма |
| Размер до | 68х28 мм |
| Масса до | 0,08 кг |
|
К – фактор, GPM/PSI½ (LPM/bar½) |
1,2 (17) |
Характеристики
| Коэффициент производительности | 0,09 |
| Макс. расстояние между распылителями | 4 м |
| Габаритные размеры | 89х28 мм |
| Диаметр выходного отверстия | 4 мм |
| Диаметр доп. отверстий | 1,7 мм x 8 |
| Диаметр колбы спринклера | 3 мм |
| Дренчер или спринклер | Дренчер |
| Защищаемая площадь | 12 м2 |
| К-фактор, GPM/PSI (LPM/bar) | 1,2 (17) |
| Кол-во доп. отверстий | 8 шт. |
| Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
| Макс. высота установки | 20 м |
| Максимальное рабочее давление воздуха в воздушных установках | ≤0,6МПа |
| Масса распылителя | 0,096 кг |
| Модель | ДBS0-ПВо(д) 0,09-R1/2.В3 |
| Направление ОТВ | Вверх |
| Присоединительная резьба | 1/2 дюйма |
| Рабочее давление | 0,5-1,7 МПа |
| Расход воды для помещений 1 группы | ≥4 л/с |
| Расход воды для помещений 2 группы | ≥11 л/с |
| Средний арифметический диаметр капель в потоке | не более 150 мкм |
| Тип изделия | Ороситель ТРВ |
Документы
Часто задаваемые вопросы
Оросители "Аква-Гефест"
Возможно ли использовать оросители ТРВ "Аква-Гефест" в паркинге?
Да, возможно Письмо ФГБУ ВНИИПО МЧС России (поставить ссылку)
Меняется ли карта орошения оросителя при установке его в конструкции скрытого оросителя?
В настоящее время в скрытых конструкциях используются распылители ТРВ. При установке их в соответствии с требованиями стандарта организации в монтажные устройства, выпускаемые компанией «Гефест», зона распыла не меняется и соответствует техническим характеристикам применяемых распылителей.
Необходимо ли для оросителей ТРВ устанавливать дополнительные фильтры?
Нет, в оросителях ТРВ уже установлены фильтры, и установка дополнительных фильтров на систему пожаротушения не обязательна.
