Описание
Описание:

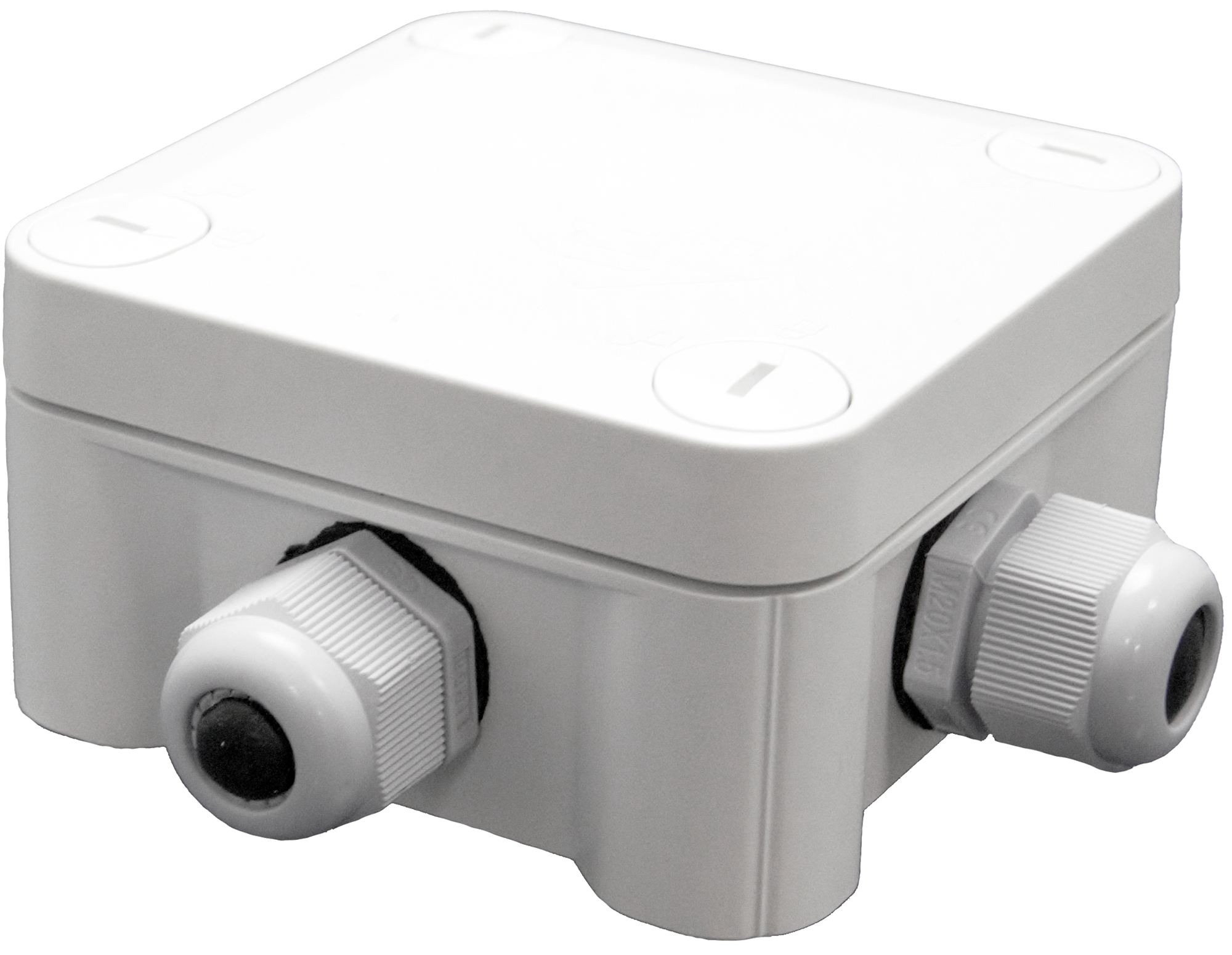

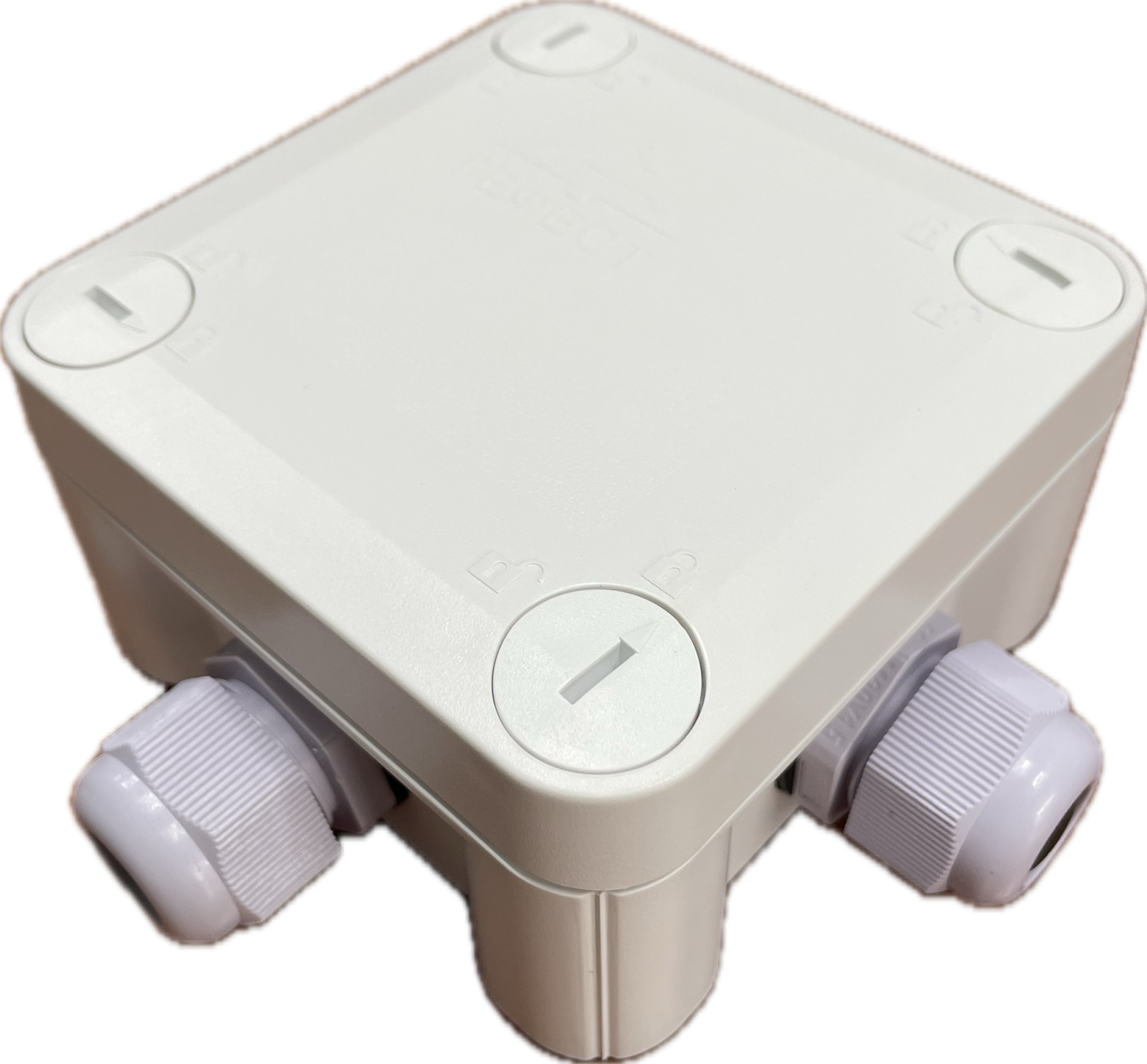

Коробка монтажная КМ(П) предназначена для коммутации электропроводки различного назначения. Применяется для монтажа внутри помещений и на открытом воздухе под навесом. Корпус коробки изготовлен из огнестойкого самозатухающего пластика, устойчивого к ультрафиолетовому излучению.
Конструкция:

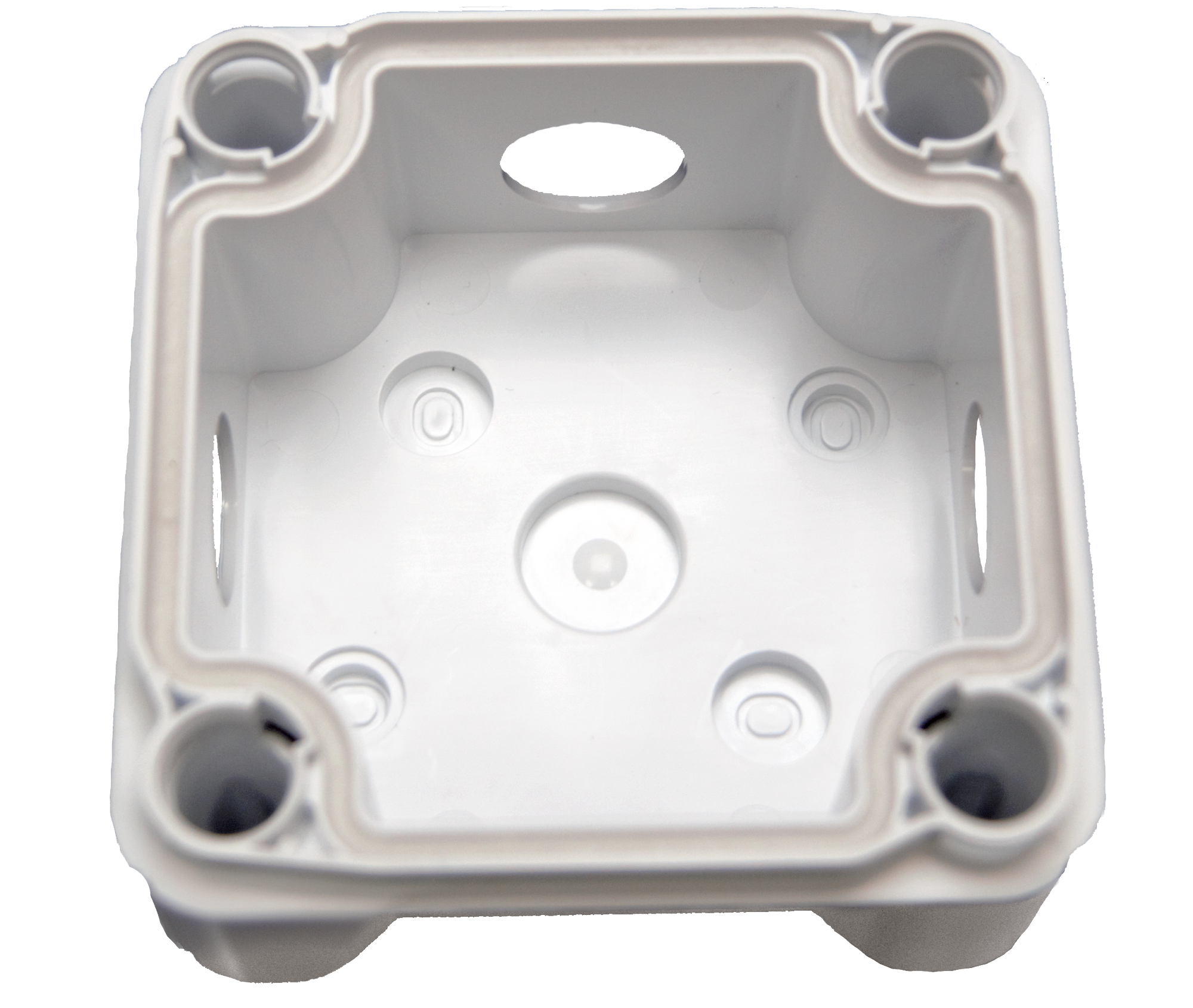

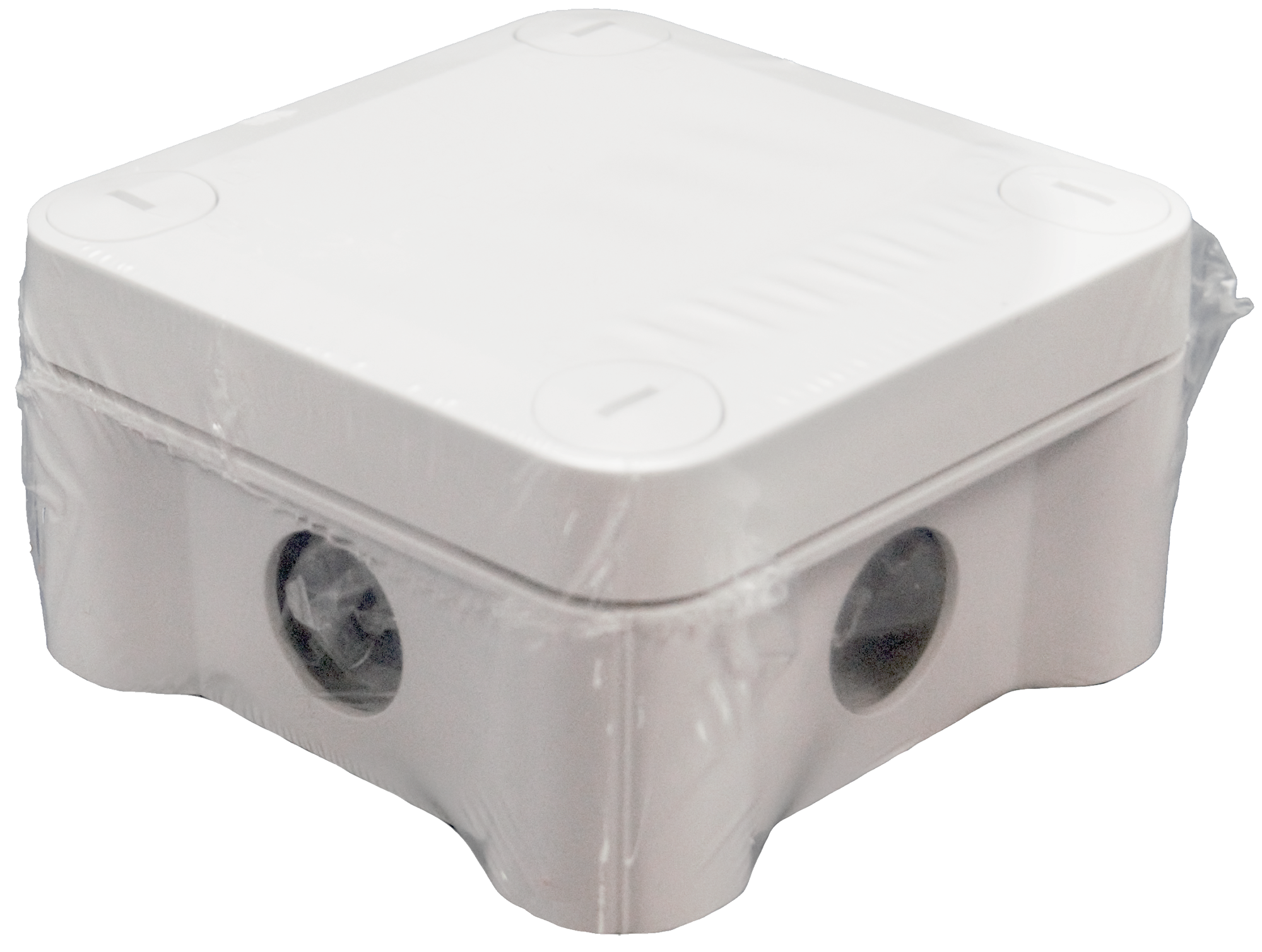

Корпус коробки монтажной КМ(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению.

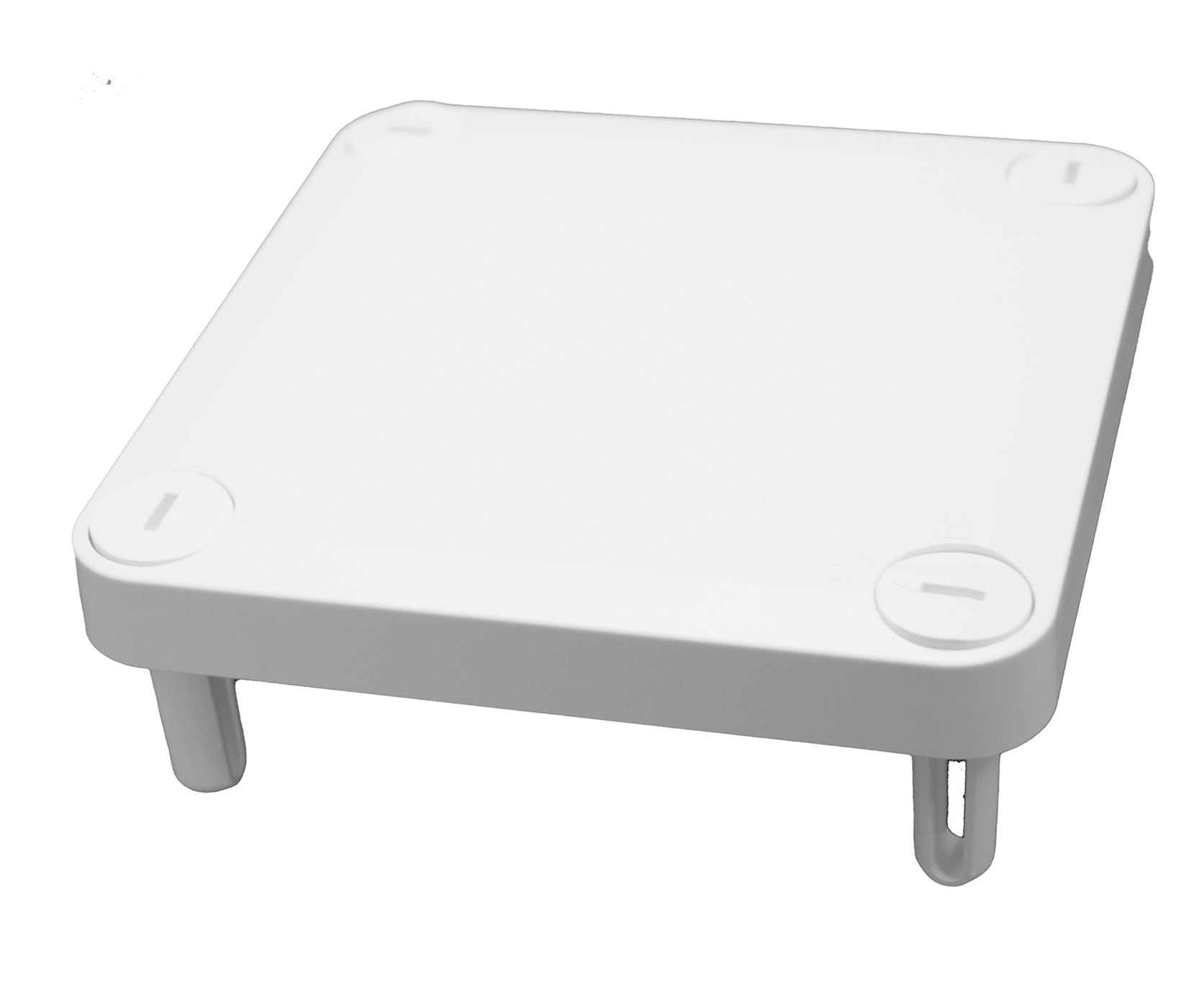

Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё. Герметичность коробки обеспечивается силиконовой уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, силиконовых шайб и кабельных вводов.

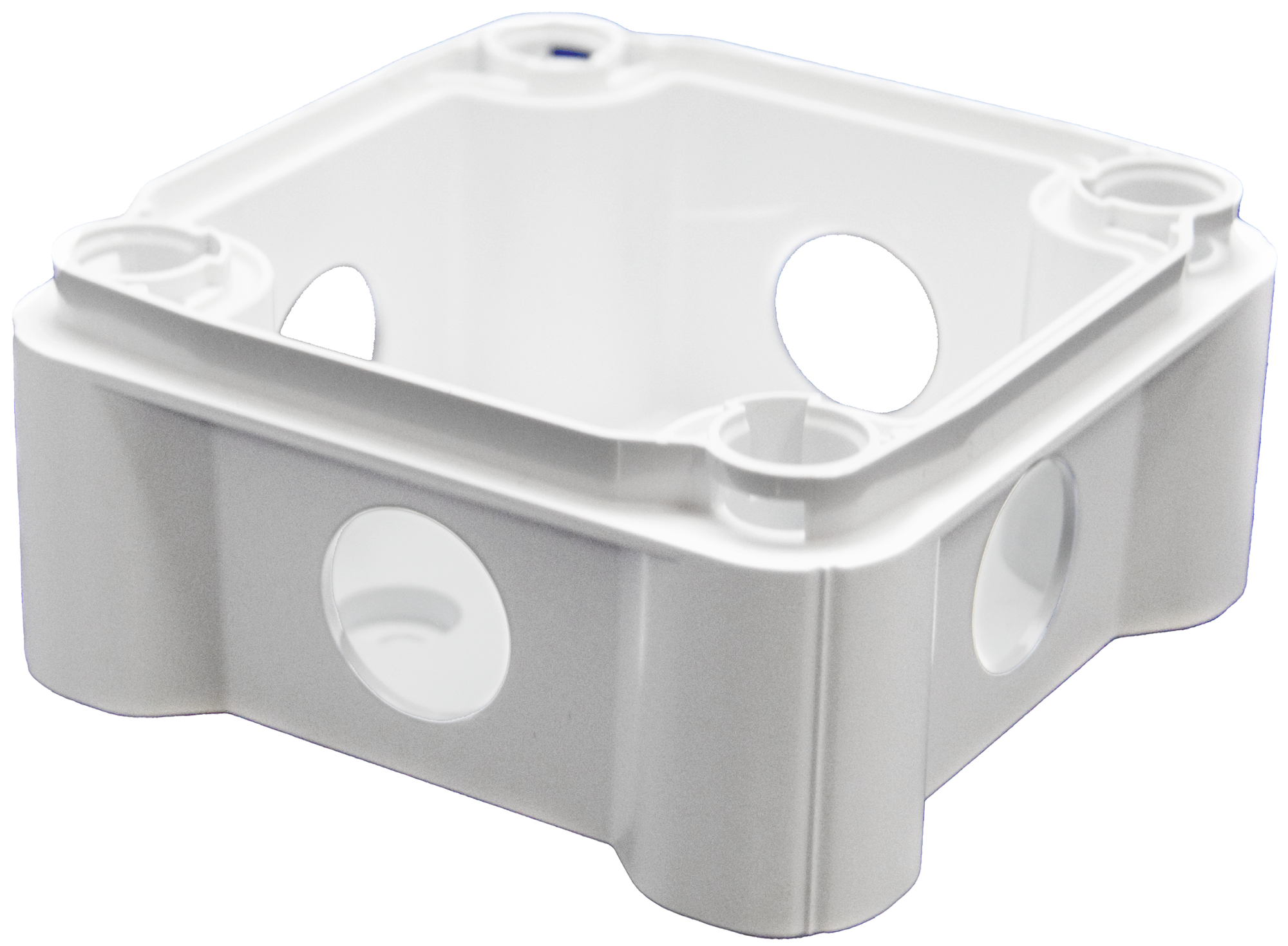

В корпус коробки могут быть установлены гермовводы из эластомера или пластмассы. Тип гермоввода указывается при заказе. В стенках коробки КМ 1010(П), для установки гермовводов предусмотрены отверстия под гермовводы диаметром 20 мм.

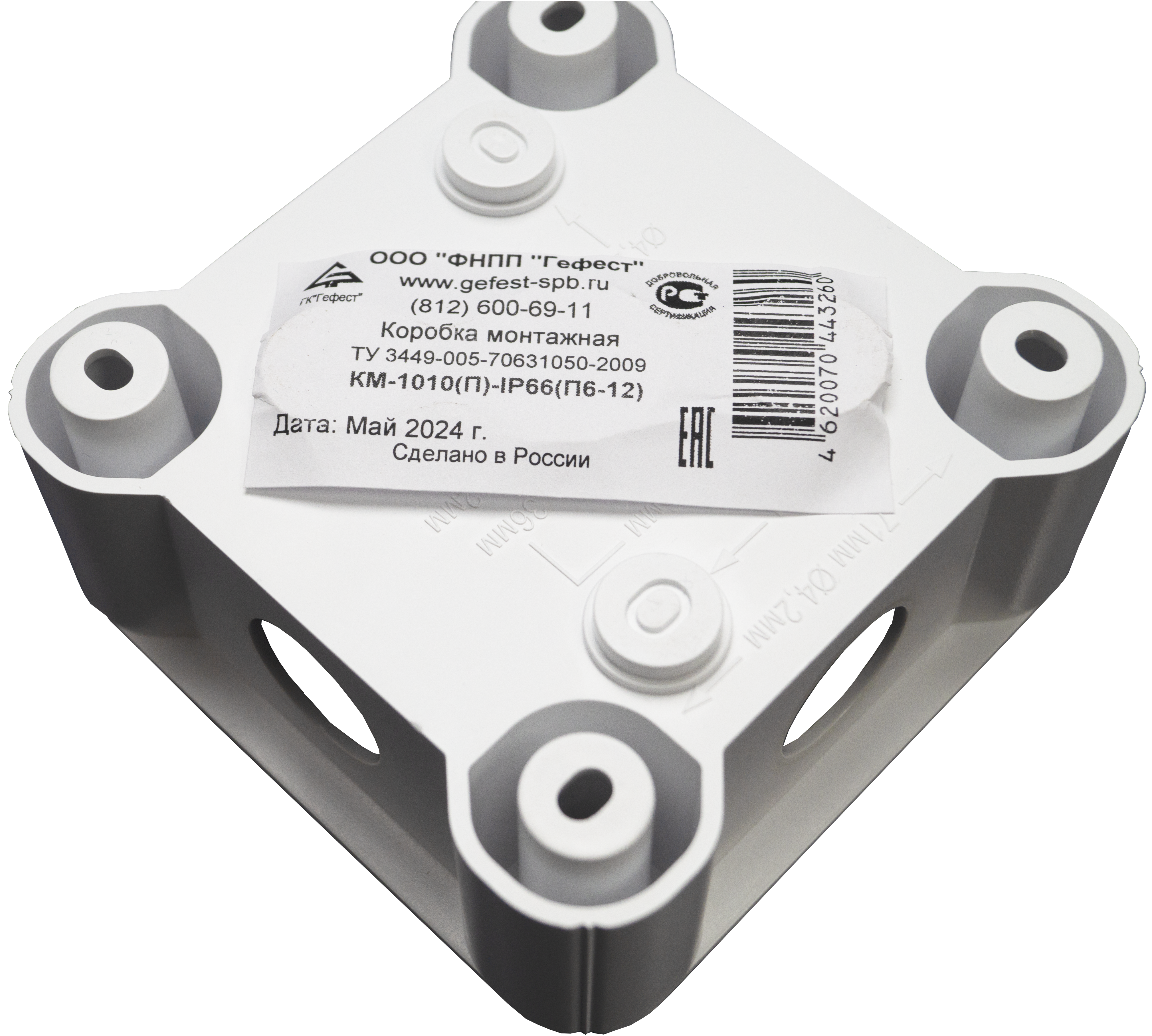

Крепление коробки возможно как через удаляемые профили в дне коробки, так и через отверстия колодцы, находящиеся по углам коробки вне зоны герметизируемого пространства.
Особенности:
- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течение 10с и не образует воспламеняющихся капель при горении);
- материал коробки устойчив к ультрафиолетовому излучению;
- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
- запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и серый (RAL 7001);
- коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Параметр |
Значение |
---|---|

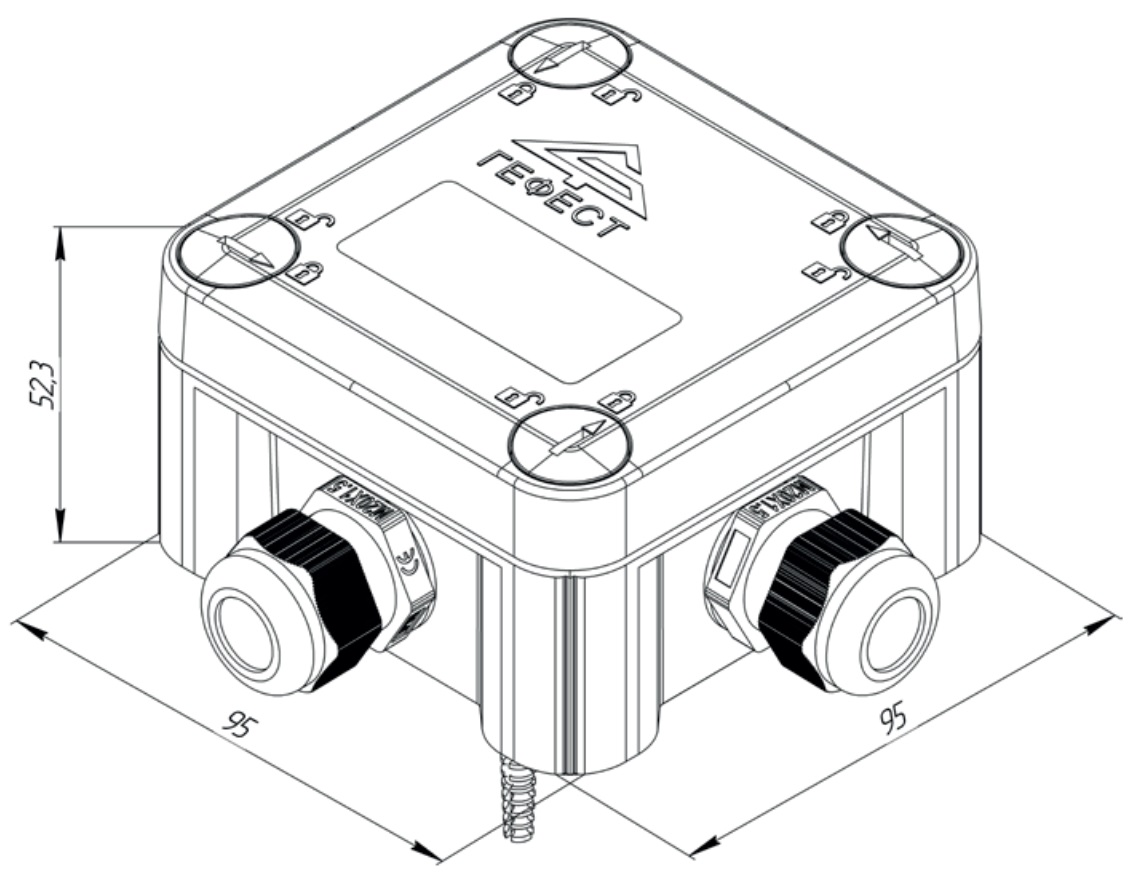

Размер, без учёта элементов крепления и кабельных вводов | 95x95x52 мм |
Количество кабельных вводов | 4 |
Диапазон температур окружающей среды при эксплуатации |
от -40 до +80°C |
Климатическое исполнение по ГОСТ 15150 | У1 |
Степень защиты | IP66 |
Диапазон мин. и макс. диаметров присоединяемого кабеля (Пластиковый ввод) | (П4-8), (П6-12)*, (П12-15) мм |
Диапазон мин. и макс. диаметров присоединяемого кабеля (Резиновый ввод) |
(Р5-9), (Р8-13), (Р11-17) мм |
Размер отверстий для крепления коробок | 7 мм |
Гарантийный срок эксплуатации коробки со дня ввода в эксплуатацию | 24 месяца |
*для коробки размером 0808 используется размер ввода М20
Паспорт и руководство по эксплуатации прилагаются на партию.
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP66 - КМ-1010(П)-IP66(П6-12), где:
КМ – тип коробка монтажная общепромышленная;
1010 – размер корпуса
(П) – материал корпуса (Пластик негорючий самозатухающий)
IP66 – степень защиты оболочки.
(Р8-13) – Тип кабельного ввода (П)
Пластиковый ввод (П4-8) - М16 (П6-12)* - М20 (П12-15) - М25 (Р)
Резиновый ввод (Р5-9) - М16 (Р8-13)* - М20 (Р11-17) - М25
Характеристики
Габаритный размер | 95x95x52 мм |
Диапазон диаметров присоединяемого кабеля | Пластиковый ввод (П4-8), (П6-12), (П12-15) мм; Резиновый ввод (Р5-9), (Р8-13), (Р11-17) мм |
Климатическое исполнение по ГОСТ 15150 | У1 |
Кол-во вводов, до | 4 |
Масса | 0,148 кг |
Обозначение | КМ-1010(П)-IP66(П6-12) |
Степень защиты | IP66 |
Температура эксплуатации | от -40 до +80 OC |
Типоразмер | 1010 |
