Обозначение модификации | Размер, мм | Кол-во вводов, до |
---|---|---|
КМ-А-1515 IP66(Р) нерж. | 150х150х100 | 8 |
Описание
Коробка монтажная распределительная КМ-А-1515 IP66(Р) нерж предназначена для установки коммутационных аппаратов.
Назначение
Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.
Корпус коробки распределительной КМ-А-1515 IP66(Р) нерж изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.
Конструкция

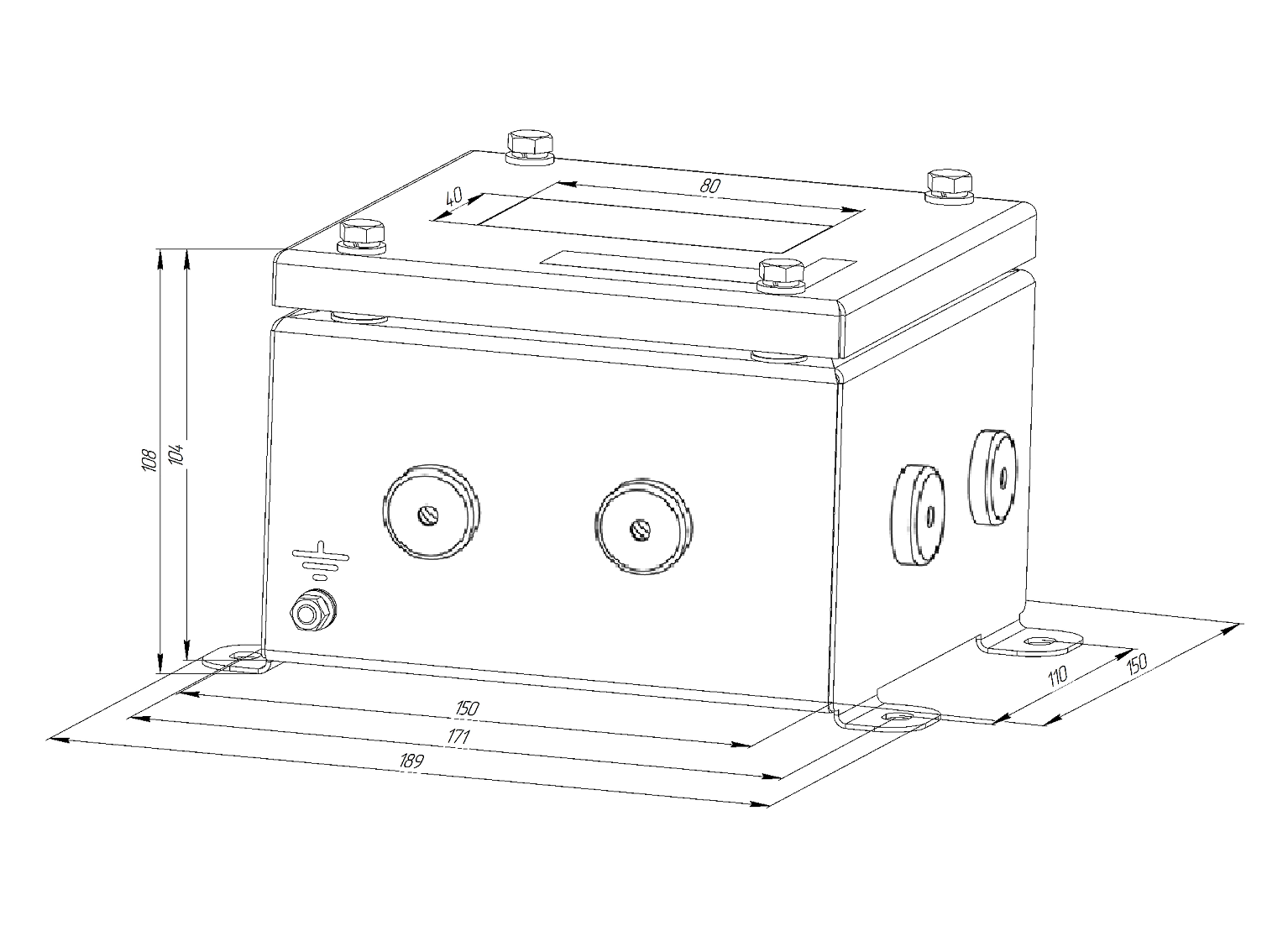

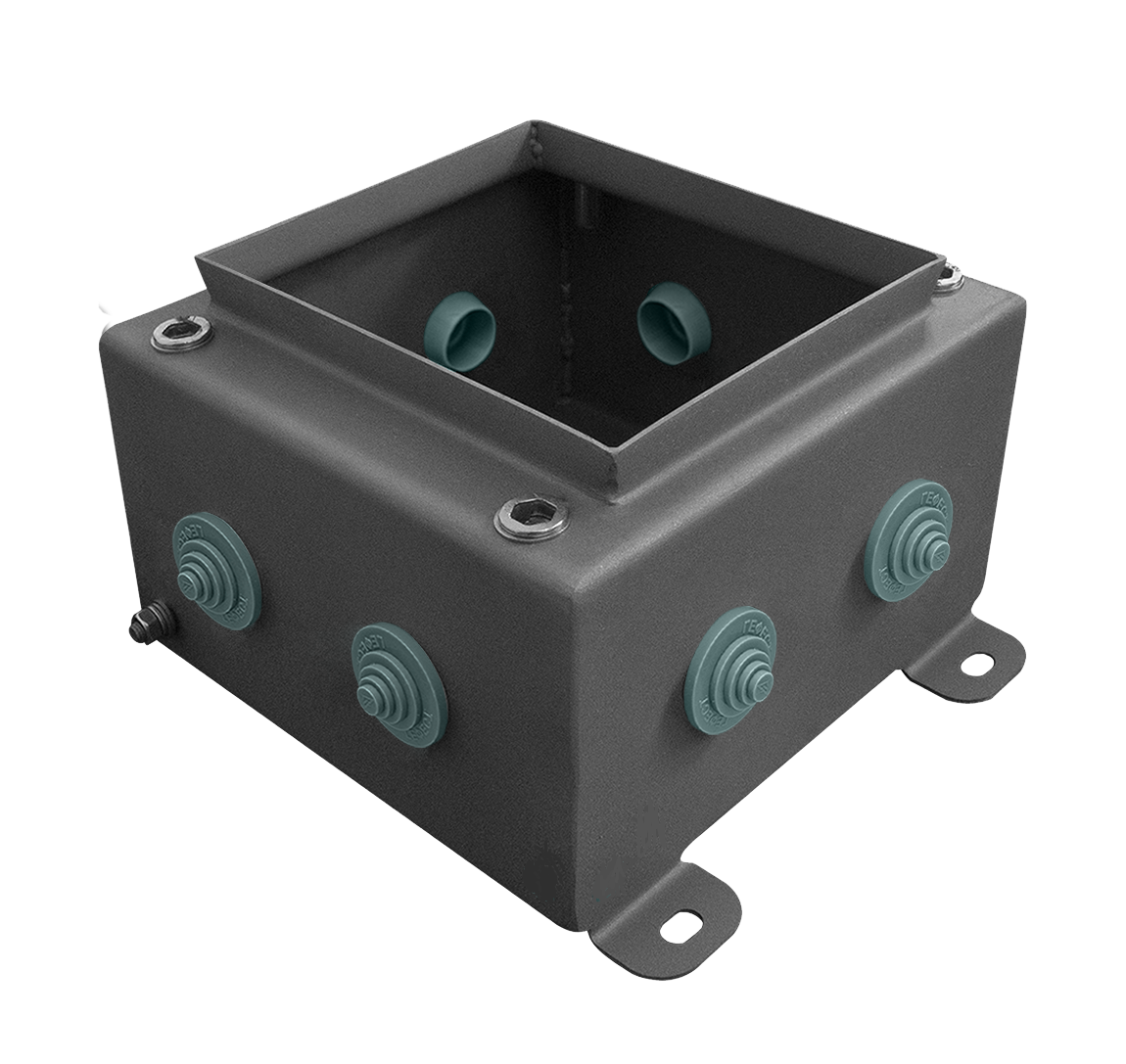

Корпус коробки монтажной распределительной нержавеющей КМ-А-1515 IP66(Р) нерж увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки. Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты и контрольно-измерительные приборы, максимальная длина участка на DIN-рейке для размещения коммутационных аппаратов составляет 95 мм.
Для удобства их контроля крышка коробки КМ-А имеет прямоугольное смотровое окно размером 40х80 мм. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.
Особенность
Корпус коробки распределительной КМ-А-1515 IP66(Р) нерж изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм, которая обладает химической и коррозионной стойкостью, высокой прочностью.
Все наружные элементы крепления выполнены из нержавеющей стали. Кабельные вводы из резины позволяю быстро и надежно завести кабель внутрь коробки. На крышке имеется смотровое окно.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1, УХЛ 5, УТ 1, УТ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС.
Диаметр наружной оболочки присоединяемого кабеля для: М12(4-7), М16(5-9), М20(8-13), М25(11-17).
Количество кабельных вводов: 8.
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Габаритный размер | 150х150х100 мм |
Диапазон диаметров присоединяемого кабеля | М12(4-7), М16(5-9), М20(8-13), М25(11-17) |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1, УХЛ 5, УТ 1, УТ 5 |
Кол-во вводов, до | 8 |
Масса, не более | 150х150х100 мм |
Обозначение | КМ-А-1515 IP66(Р) нерж. |
Степень защиты | IP66 |
Температура эксплуатации | -40ºС до +100ºС |
Условный размер | 1515 |
