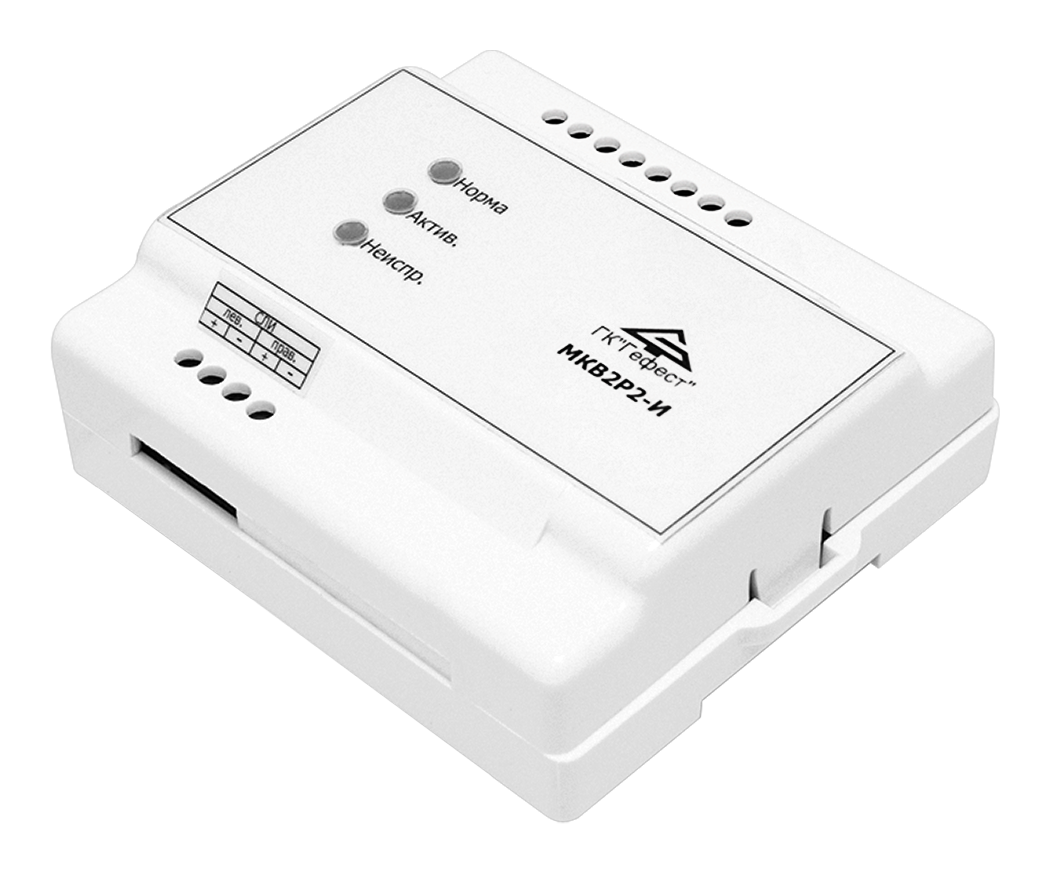

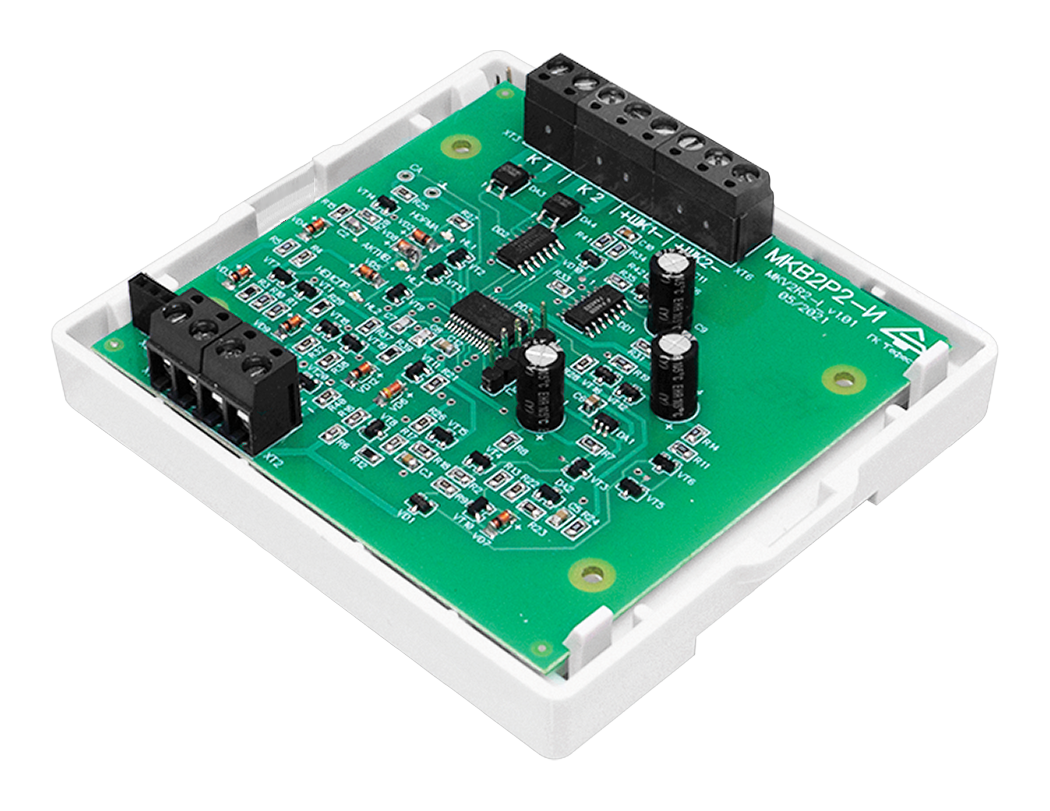

Модуль контроля входов / реле МКВ2Р2-И предназначен для:
• приема сигналов с релейных выходов сторонних технических средств пожарной автоматики и их преобразования в логические события внутри системы (в качестве таких технических средств могут быть, например, сторонние ИП (с релейными выходами) или ППКП);
• передачи релейных сигналов управления на стороннее инженерное, технологическое оборудование и иные устройства, участвующие в обеспечении пожарной безопасности.
Особенности:
• 2 независимых входа и 2 независимых выхода (оптопары);
• автоматический контроль исправности входов на обрыв и КЗ (по сопротивлению);
• автоматический контроль состояния первичной цепи оптопар;
• возможность гибкого конфигурирования логических событий для входов и выходов и их начальных состояний (НО/НЗ);
• длина линии связи входа (до релейного контакта) не более 1 м;
• возможность установки на DIN-рейку.
Совместимость
• контроллер локальный КЛ-И;
• сторонние технические средства пожарной автоматики с релейными выходами;
• исполнительные устройства;
• программатор адреса ПА-И.
Технические характеристики:
Параметр | Максимальное значение |
Напряжение питания модуля (от СЛИ) | от 19 до 27 В |
Токопотребление от СЛИ в дежурном режиме, не более в режиме активации |
0,2 мА 4,2 мА |
Допустимая нагрузка на выходы модулей: напряжение, не более ток, не более |
60 В 0,6 А |
Средняя наработка на отказ, не менее | 60 000 ч |
Средний срок службы, не менее | 10 лет |
Степень защиты оболочки |
IP41 |
Габаритные размеры, не более | 93х104х34 мм |
Диапазон рабочих температур | от -5 до 55 °C |
Масса, не более |
0,2 кг |
Габаритный размер | 93х104х34 мм |
Диапазон эксплуатационных температур | от - 5 до 55 °C |
Максимальное напряжение | 60 В |
Максимальный ток | 0,6 А |
Масса, не более | 0,2 кг |
Напряжение в СЛИ (модулированное по амплитуде) | от 19 до 27 В |
Средняя наработка на отказ | 60 000 ч |
Срок службы, не менее | 10 лет |
Степень защиты | IP41 |
Токопотребление от СЛИ, не более | в дежурном режиме 0,2 мА, в режиме активации 4,2 мА |
