Оросители общего назначения с принудительным пуском исп. СЭ применяются совместно с устройством УК-Д(06) исп. СЭ, входящим в состав ППУ "Гефест".
Коэффициент производительности К = 0,84/160/11,0.
Защищаемая площадь - не менее 12 кв.м.
Спринклеры с принудительным пуском выпускаются с колбой быстрого реагирования диаметром 3 мм производства компании JOB GmbH (Германия).
Технические характеристики спринклеров с принудительным пуском «Аква-Гефест»
| Коэффициент производительности | 0,84 |
| Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
| Время срабатывания спринклера | 8-10с при U=24В и t=20°C |
| Диаметр колбы спринклера | 3 мм, 5 мм |
| Диаметр выходного отверстия | 14,5 мм |
| Рабочее давление | 0,1-1,0 МПа |
|
Коэффициент тепловой инерционности: с колбой 3 мм с колбой 5 мм |
50 (м·с) 1/2 80 (м·с) 1/2 |
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,1 МПа | 0,11 |
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,3 МПа | 0,208 |
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,15 МПа | 0,161 |
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,3 МПа | 0,262 |
| Присоединительная резьба | 1/2 дюйма |
| Габаритные размеры, до | 60х30 мм |
| Масса распылителя | 0,076 кг |
| К – фактор, GPM/PSI (LPM/bar) |
11,0 (160) |

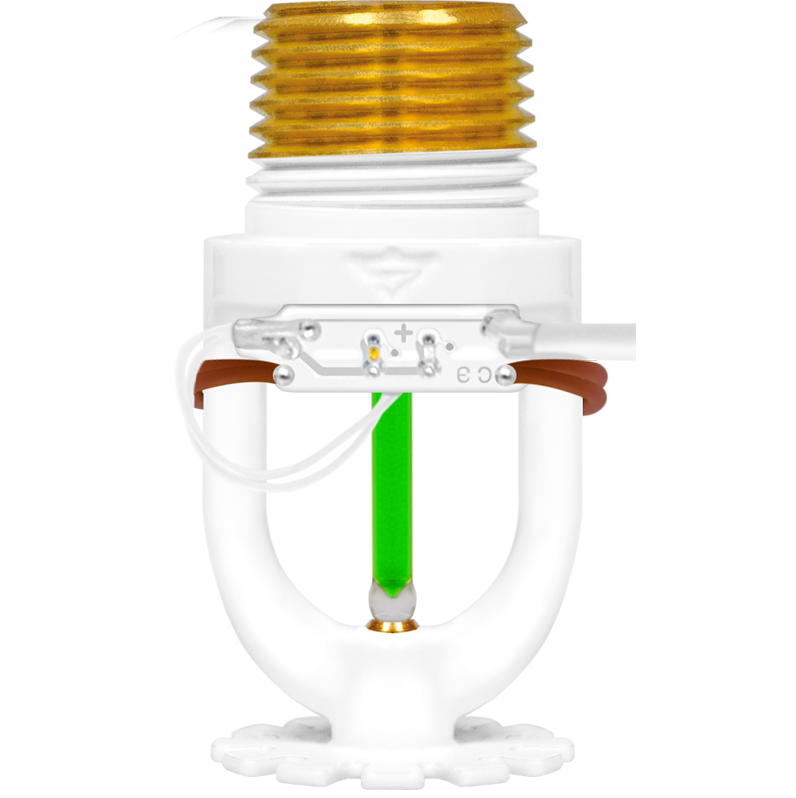

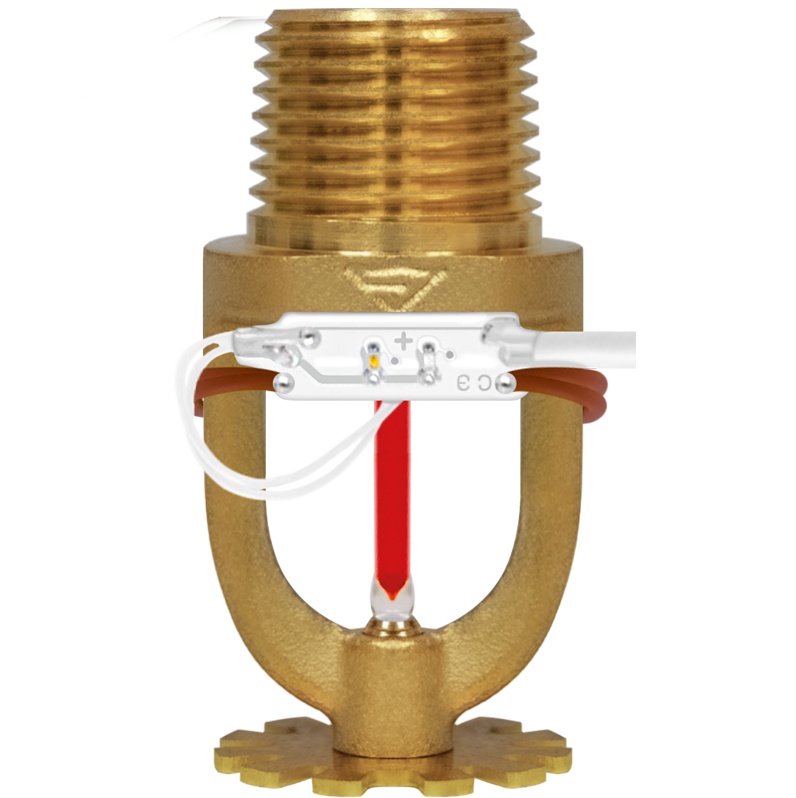

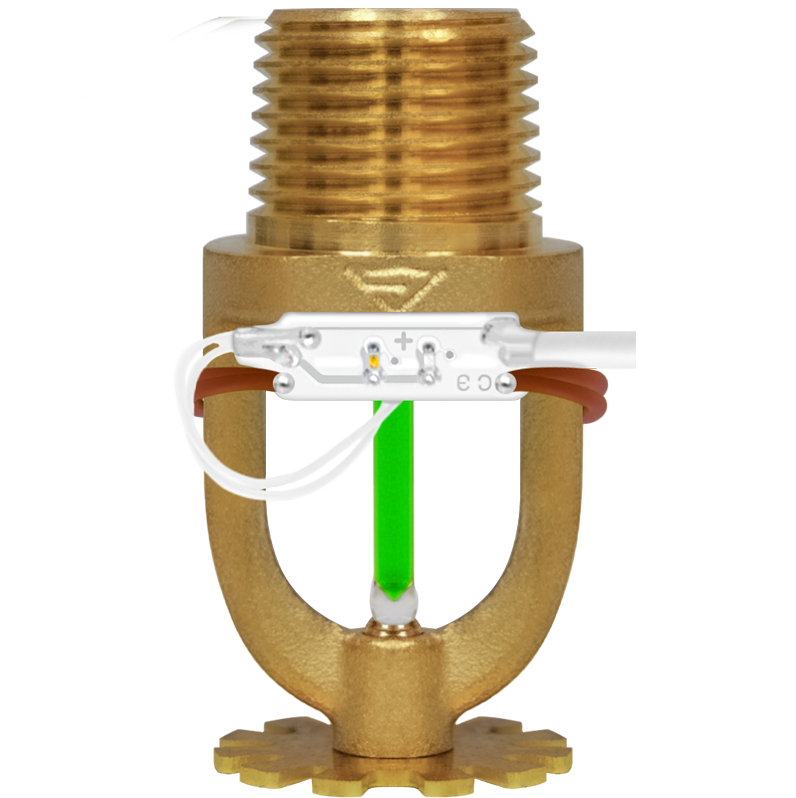

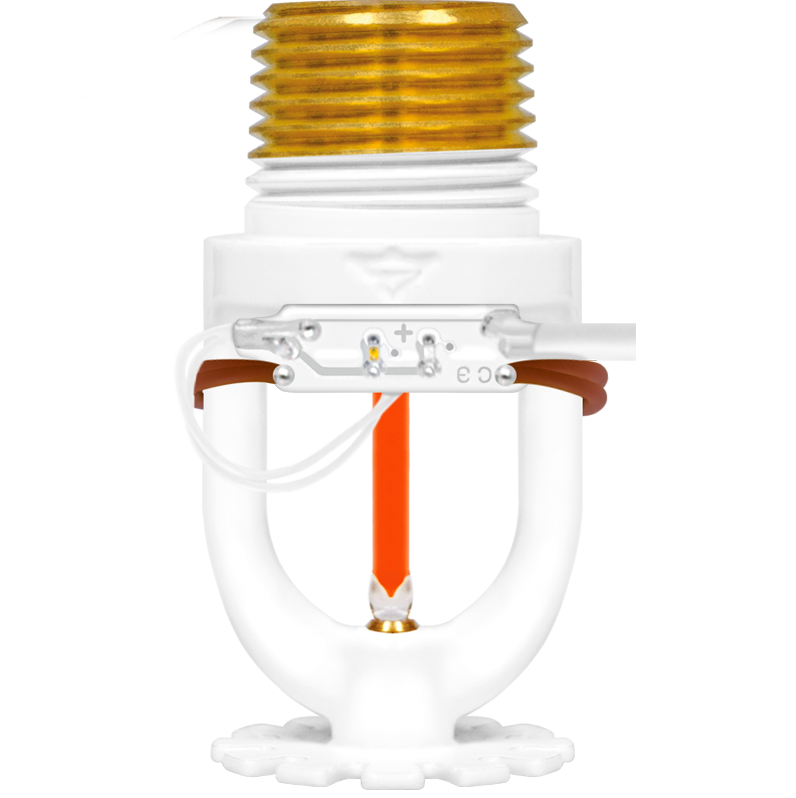

Цвет - без покрытия (бронза), с покрытием (никель, белый).
Элементы принудительного пуска не влияют на обычную работу спринклера.
Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров оросителей и распылителей традиционного исполнения.
График зависимости интенсивности орошения от давления для оросителей водяных и пенных для высоты 2,5 м с коэффициентом производительности К = 0,84 на защищаемой площади 12м2
График зависимости интенсивности орошения от давления при применении пенных растворов с коэффициентом производительности К = 0,3 на защищаемой площади 12м2

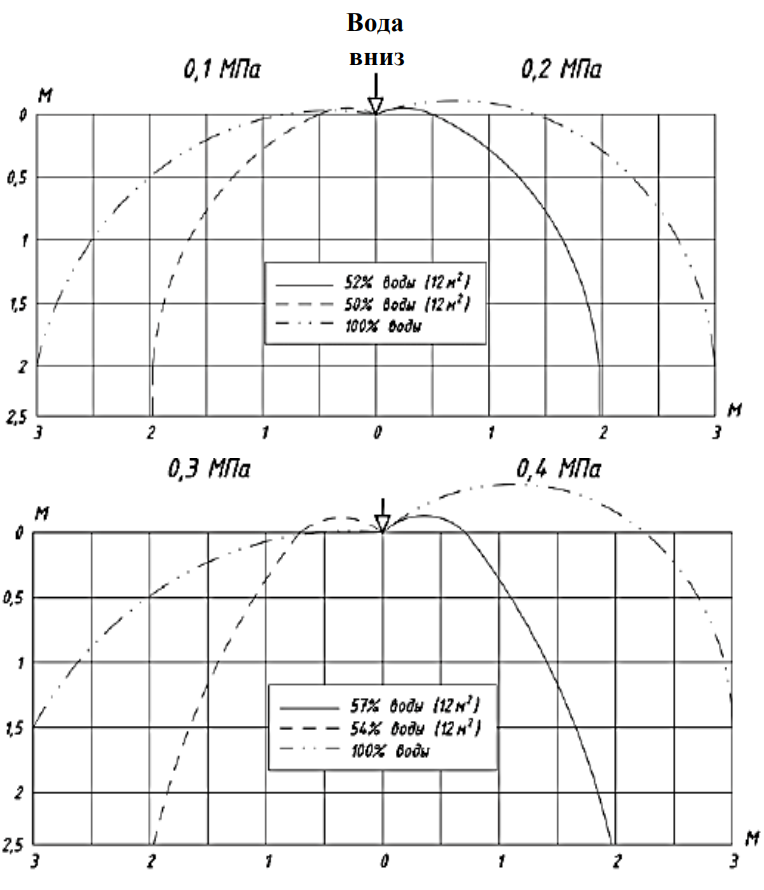

Эпюра интенсивности орошения при применении воды и водных растворов с коэффициентом производительности К = 0,84/160/11,0 установкой вниз (0,1 и 0,2 МПа) и (0,3 и 0,4 МПа)
Высота установки оросителей 2,5 м

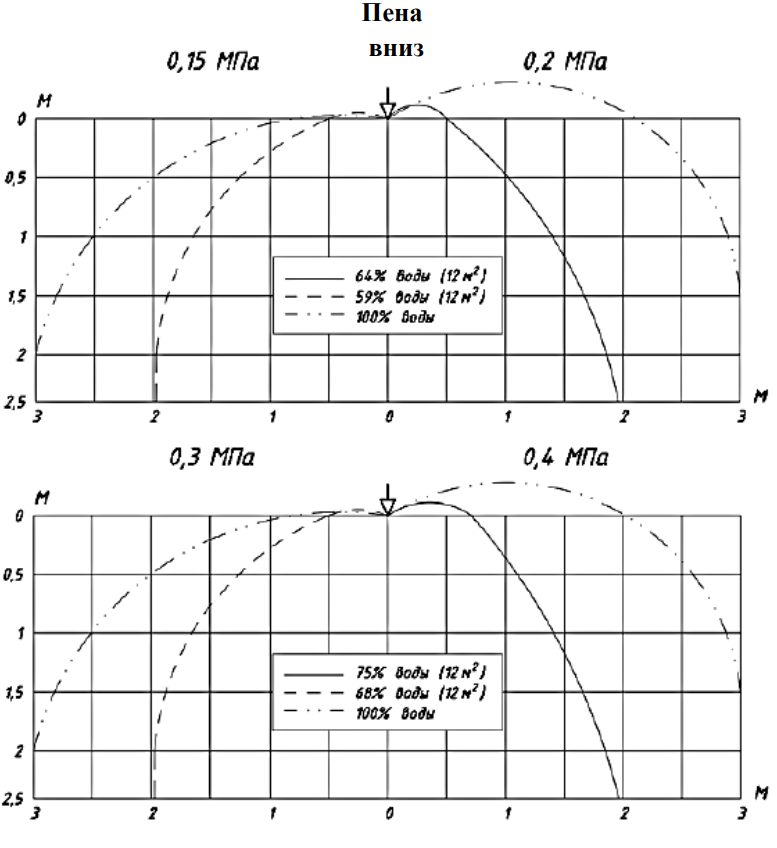

Эпюра интенсивности орошения пеной для оросителей с коэффициентом производительности К = 0,84/160/11,0 установкой вверх установкой вверх (0,1 и 0,2 МПа) и (0,3 и 0,4 МПа)
Высота установки оросителей 2,5 м
| Коэффициент производительности | 0,84 |
| Габаритные размеры | 58х30 |
| Диаметр выходного отверстия | 14,5 мм |
| Диаметр колбы спринклера | 3 мм |
| Дренчер или спринклер | Спринклер |
| Защищаемая площадь | 12 кв.м. |
| К-фактор, GPM/PSI (LPM/bar) | 11,00 (160) |
| Масса распылителя | 0,068 |
| Направление ОТВ | Вниз |
| Присоединительная резьба | 1/2 дюйма |
Оросители "Аква-Гефест"
Обычный спринклер имеет большую инерционность, медленного прогревается и срабатывает, как правило, только при значительном очаге пожара. Чем выше он установлен, тем меньше его эффективность. На высотах, например, 12 м и выше, срабатывание спринклера может наступить, когда очаг возгорания уже превысил зону орошения данного спринклера. При больших высотах - 20 м и выше, срабатывании спринклера может не произойти и после полного сгорания пожарной нагрузки.
Управляемый спринклер позволяет исключить данные недостатки, сохраняя основную функцию спринклера, как успешного средства пожаротушения, применяемого более 100 лет. Управляемый спринклер, с учетом высокого уровня развития систем контроля и управления, успешно сочетает в себе как функцию динамически формируемой дренчерной секции (может включиться залпом при угрозе быстрого развития пожара, обеспечивает формирование водяных завес и зон орошения стекол, дверей, конструкций), так и успешно может работать адресно по обнаруженной цели. Совместное применение управляемых оросителей с извещателями пламени, телевизионными системами и т.д. позволяют «замочить» поджигателя в любой точке защищаемого пространства, до момента поджога. В полной мере преимущества управляемых оросителей в нашей стране не оценено, но Европейские страны и Америка проявляют живой интерес к данному изделию.
Конструкция нагревателя разработана таким образом, что работа спринклера в обычном режиме не нарушается. Конструкция нагревателя и сопутствующих элементов постоянно совершенствуются. Реальная инерционность и ее соответствие национальным стандартам подтверждается результатами сертификационных испытаний.
Возможна организация Группового статического пуска управляемых оросителей от стороннего ППУ. Для реализации данного решения Вам потребуется УК-Д(06)СЭ и специальные оросители или распылители предназначенные для совместной работы с УК-Д.
