Установки АУВП ТРВ ВД «Гефест»

Автоматические установки водяного пожаротушения тонкораспылённой водой высокого давления АУВП ТРВ ВД «Гефест» изготавливаются по Техническим условиям ТУ 26.30.50-001-986324302020, в том числе - с принудительным пуском - АУВП ТРВ ВД «Гефест».

Спринклерные установки могут быть водозаполненными и воздухозаполненными. Дренчерные установки по виду привода могут быть электрические, гидравлические, пневматические, механические и комбинированные.

Спринклерные установки могут быть водозаполненными и воздухозаполненными.
Дренчерные установки по виду привода могут быть электрические, гидравлические, пневматические, механические и комбинированные.

Установки по конструктивному исполнению являются агрегатными и состоят из технических средств (блок управления насосной станцией (БУНС), шкаф управления задвижкой (ШУЗ), фильтр водяной (ФВ), резервуар противопожарного запаса воды, узлы управления (УУ), распылители, шкаф пожарный (ШП), трубопроводы), обеспечивающих выполнение задач по локализации и ликвидации пожара.

Трубопроводы установок изготавливаются с применением сантехнической арматуры и труб (раздел – «Фитинги»), изготовленных из нержавеющей стали и рассчитанных на соответствующие давления.

Установка собирается по гидравлической схеме с применением модулей насосных агрегатных (МНА) с применением плунжерных насосов.
МНА изготавливаются в двух модификациях, отличающихся величиной расхода воды при пожаротушении 150 и 300 л/мин при давлении 12,0 МПа.

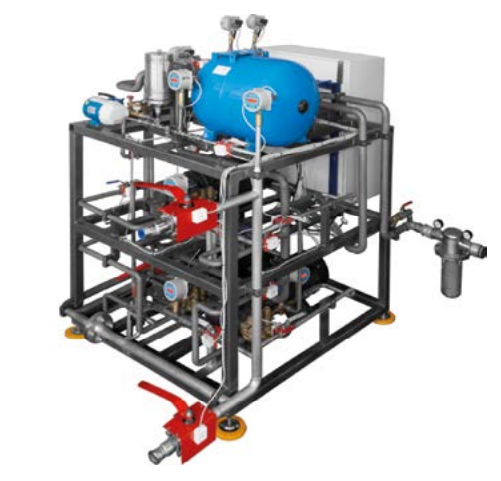

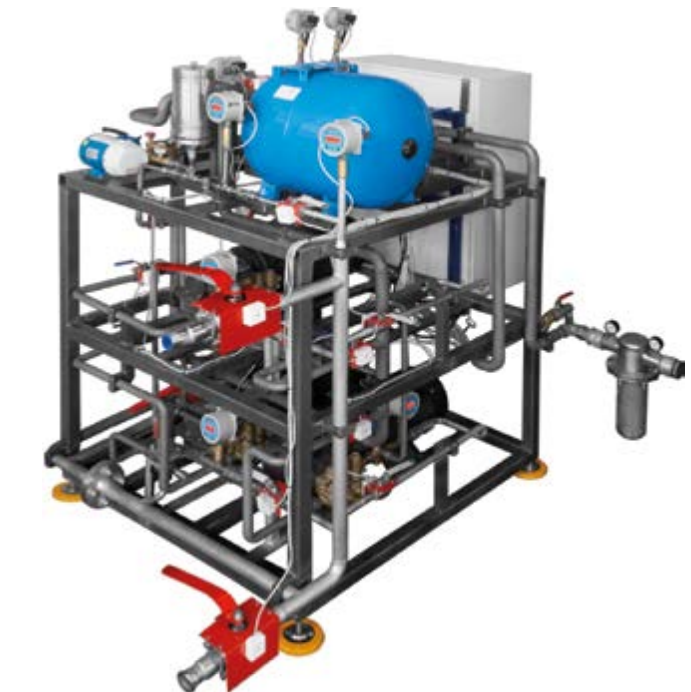

Конструкция МНА представляет собой опорную раму, изготовленную из стального металлопроката, имеющую 3 уровня. На 1 и 2 уровне установлены одинаковые насосные агрегаты высокого давления, запорная арматура, клапаны обратные и манометры, на 3 уровне установлены подпитывающие насосы низкого давления, гидроаккумуляторы и насос-жокей, запорная арматура, клапаны обратные и манометры.

Входные и выходные патрубки каждого уровня соединены с соответствующими патрубками питающего и нагнетательного коллекторов модуля.

Все МНА в составе НУ также соединяются двумя коллекторами – питающим и нагнетательным. Трубопроводы изготовлены из стальных нержавеющих труб и соединительных элементов, каждый трубопровод закольцован.

Насосные агрегаты низкого и высокого давления имеют электрический привод, привод насосов высокого давления управляется с применением преобразователя частоты электрического тока.

Электрическое оборудование, управляющее алгоритмом работы НУ, размещено в электрических шкафах: блок управления насосной станцией (БУНС), шкаф управления обводной задвижкой (ШУЗ) водомерного узла.

Конструкция и алгоритм работы МНА соответствуют требованиям нормативных документов и имеют сертификат соответствия в составе АУВП ТРВ ВД «Гефест» ТУ 26.30.50-001-98632430-2020.

Основным режимом работы установки является автоматический режим, в котором различают «Дежурный режим» и «Режим «Пожар».
При дежурном режиме вода в напорном трубопроводе находится под давлением 2,0 МПа. Все насосные агрегаты отключены. Давление воды создаётся и поддерживается насосом-жокеем, который включается при снижении давления до минимального рабочего уровня. Команда на запуск насоса-жокея поступает через шкаф управления от манометра цифрового, установленного в коллекторе напорного трубопровода высокого давления.
В режиме «Пожар» при вскрытии одного и более спринклерных распылителей снижается давление в напорном трубопроводе ниже порогового уровня, который может обеспечить насос-жокей в дежурном режиме. Манометры и датчики потока, установленные на спринклерном узле управления, подают команду на запуск подкачивающего насоса и насоса высокого давления через шкаф управления. Насос высокого давления включается в работу частотным преобразователем плавно наращивая свой расход, который предварительно был настроен с применением регулировочного клапана, установленного на выходе насосного агрегата. Происходит тушение возгорания путём распыления воды по защищаемой площади.
Если пожар развивается, вскрываются следующие спринклерные распылители, расход воды увеличивается, давление в трубопроводе продолжает снижаться.

Для поддержания рабочего давления при тушении пожара включается в работу ещё один насосный агрегат высокого давления. Таким образом, могут быть автоматически включены в работу все насосные агрегаты высокого давления. В случае неисправности какого-либо насосного агрегата, в том числе и насоса подпитки, включается в работу соответствующий резервный насосный агрегат.

В случае наличия дренчерной секции пожаротушения команда на открытие клапана секционного дренчерного подаётся через шкаф управления от системы пожарной сигнализации.

Наличие электрического напряжения питания, состояние запорной арматуры трубопроводов, уровень воды в резервуаре и режимы работы насосных агрегатов, согласно заложенному алгоритму работы установки, контролируются и обеспечиваются программируемым контроллером шкафа управления. На лицевой панели шкафа управления отражается соответствующая световая индикация.
Для проведения регламентных работ и в аварийных случаях применяется ручное управление установкой.

Выбор режима работы установки осуществляется постановкой выключателя выбора режима в соответствующее положение.
