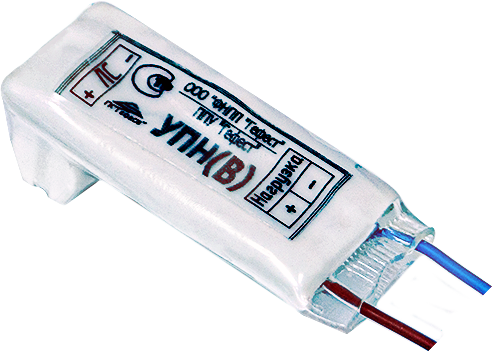

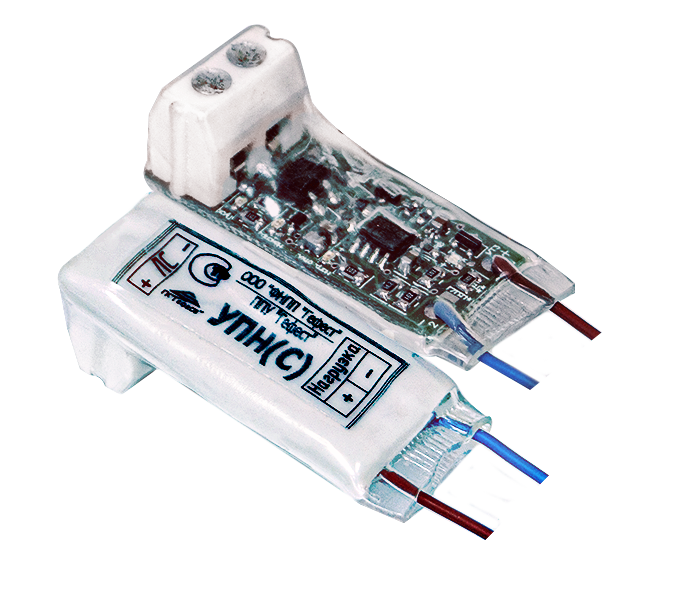

Паспорт ППУ Гефест ver.2.04.pdf Устройство подключения нагрузки УПН(В) и УПН(С) обеспечивает:
• подачу питания;
• контроль линии связи;
• формирование извещения «Неисправность»;
• отключение линии с оповещателем при возникновении в ней короткого замыкания;
• автоматическое восстановление работоспособности линии после устранения короткого замыкания.
Устройство может работать:
• в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП));
• под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы
Устройство обладает функцией электронного предохранителя, отключающего линию с оповещателем при возникновении в ней короткого замыкания.
Имеет в своем составе устройство отключения при превышении температурой окружающей среды значения 90±5 °C (может изменяться по заказу потребителей).
Технические характеристики
|
Максимальные напряжение и ток, коммутируемые в нагрузку: - постоянное напряжение - ток |
28 В 0,1 А |
| Габаритные размеры, не более | 49х19х19 |
| Степень защиты оболочки | IP20 |
