Коробки монтажные огнестойкие КМ-О IP55
Коробки монтажные огнестойкие КМ-О IP55 предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Конструкция

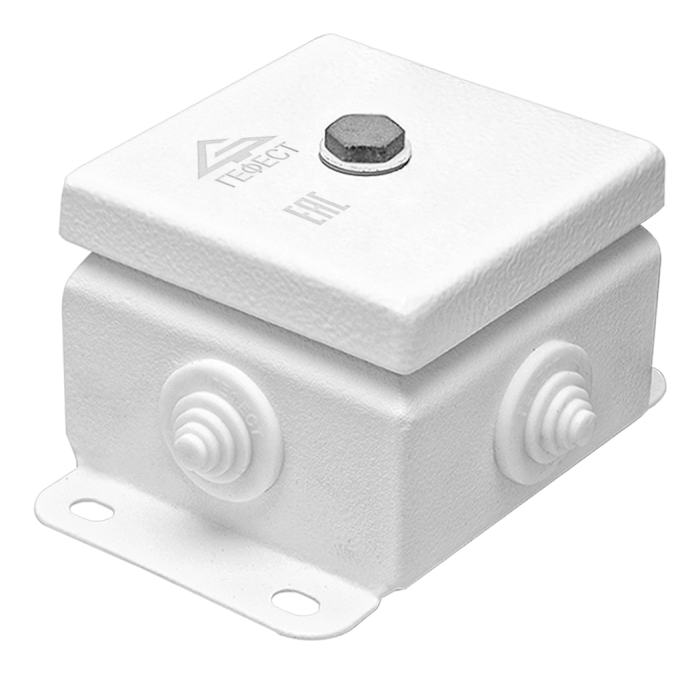

Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. Корпус коробок монтажных огнестойких имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Особенность
Коробки монтажные огнестойкие имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ 3449-005-70631050-2009.
Характеристики
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 2, ОМ 2.
Диапазон температур окружающей среды при эксплуатации: от -40 до +130°С.
Диапазон диаметров присоединяемого кабеля: 4-18 мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.
Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм):
S14 - для размеров коробок: от 80х80х62 до 120х240х62 мм),
S10 - для размеров коробок: от 150х150х62 до 200х400х62 мм.
Модификации
|
Обозначение модификации |
Размер*, мм | Кол-во вводов, до | Кол-во контактов, до | |
|
КМ-О IP55-0808 | 86х86х62 | 4 | 8 |
|
КМ-О IP55-1010 | 103х103х62 | 4 |
8 или 14** |
|

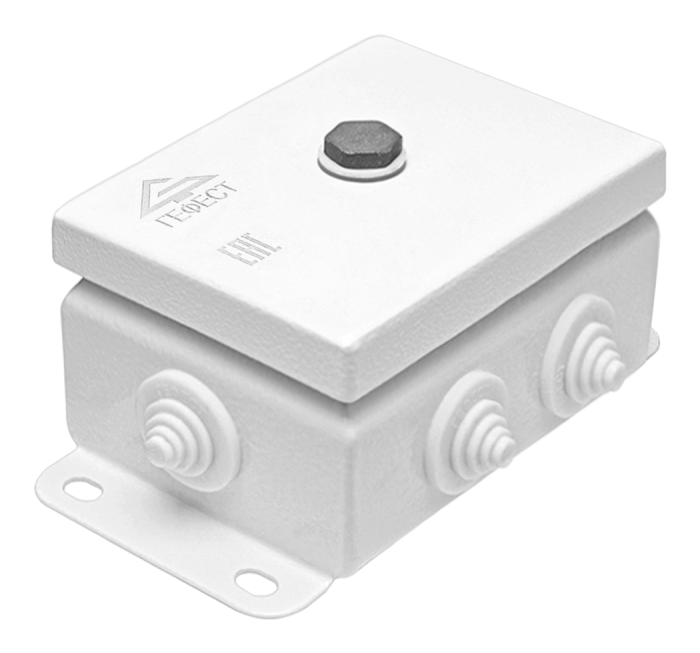

КМ-О IP55-0812 | 86х126х62 |
6 |
12 |
|
|

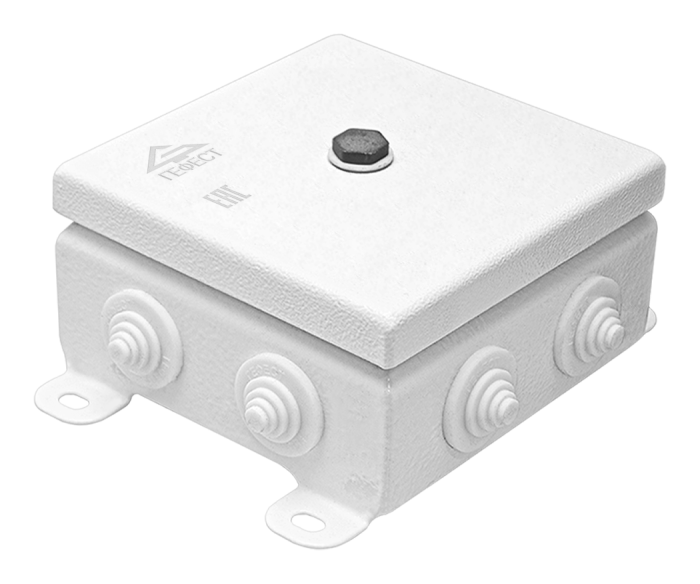

КМ-О IP55-1212 | 123х123х62 | 8 | 16 |
|

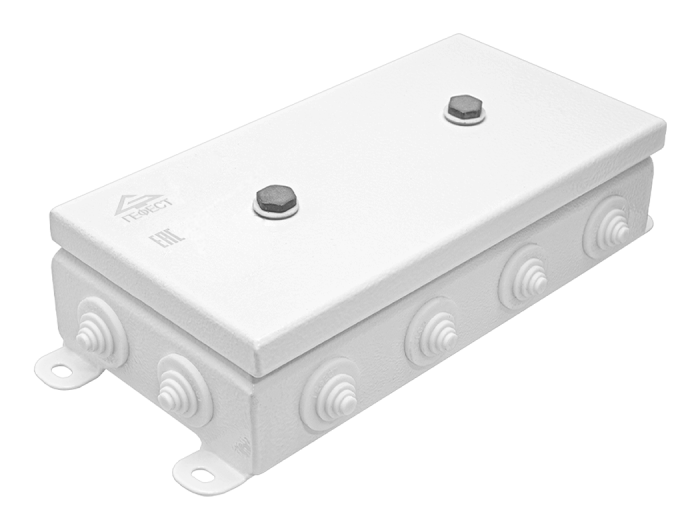

КМ-О IP55-1224 | 123х240х62 | 12 | 16 |
 |

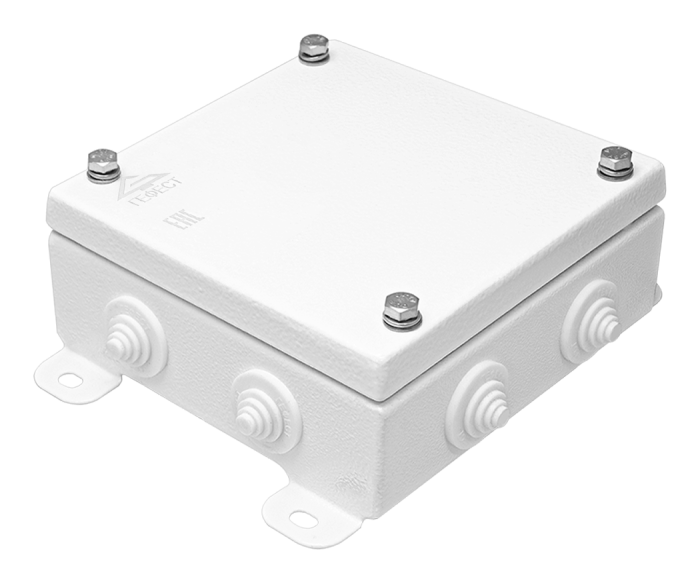

КМ-О IP55-1515 | 150х150х62 | 8 | 16 |
|

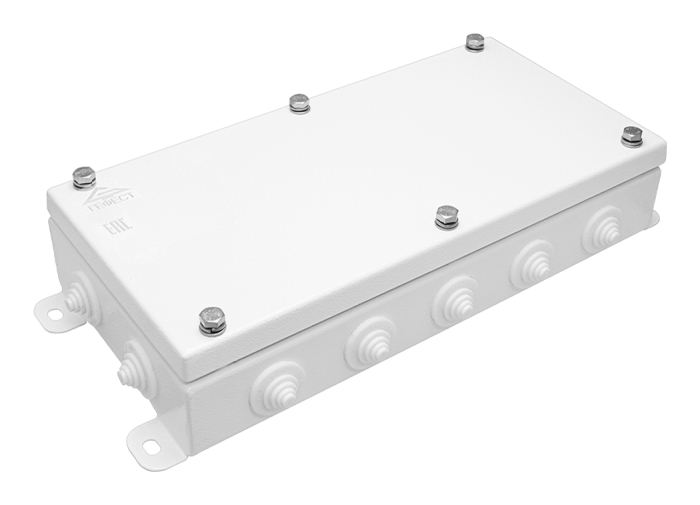

КМ-О IP55-1530 | 150х300х62 | 14 | 28 |
|

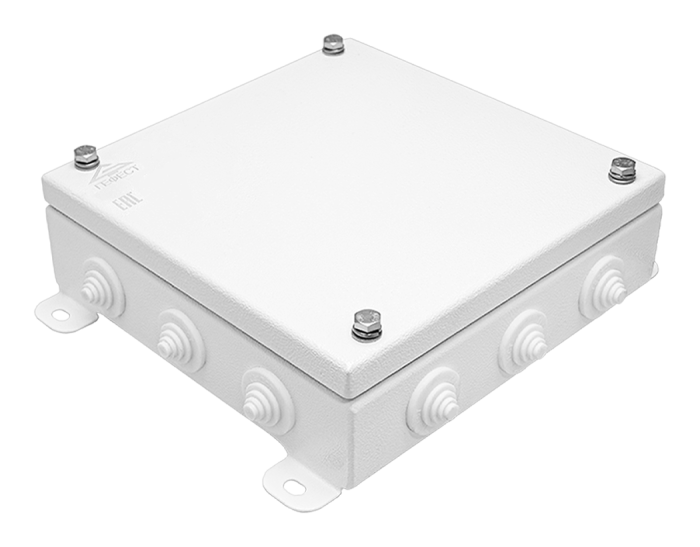

КМ-О IP55-2020 | 200х200х62 | 12 | 32 |
 |

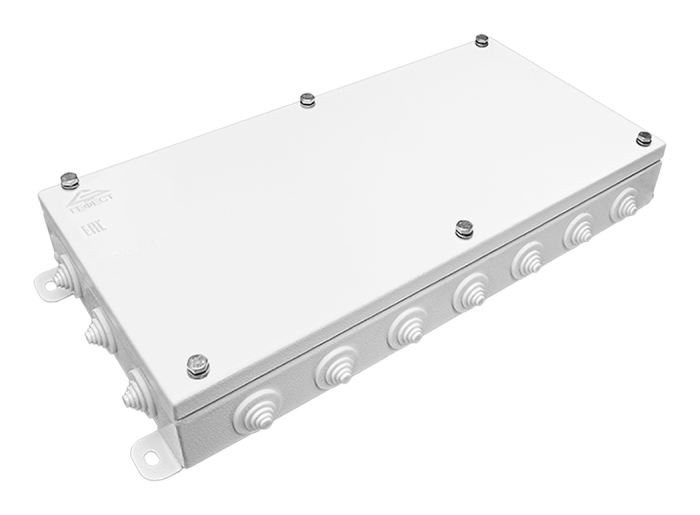

КМ-О IP55-2040 | 200х400х62 | 20 | 64 |
* Без учёта кронштейнов крепления и вводов.
Обозначение коробок монтажных огнестойких при заказе КМ-О (10к*6,0)-IP55-х, где:
КМ-О – тип коробки;
10к - число контактов в клеммной колодке;
6,0 – номинальная соединительная способность клемм. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм2, данное условное обозначение не указывается;
IP55- степень защиты оболочки;
х - размер корпуса коробки: «0808»; «1010»; «0812»; «1212»; «1224»; «1515»; «1530»; «2020»; «2040» см. таб. «Модификации» КМ-О IP54;
Таблица. Коробки монтажные огнестойкие КМ-О IP55
Размер и вес транспортной упаковки. Количество изделий в упаковке.
| Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
| КМ-О IP55-0808 | 86х86х62 | 0,5 | 24 | 12 | 420 х 420 х 160 |
| КМ-О IP55-1010 | 103х103х62 | 0,6 | 10 | 6 | 360 х 360 х 160 |
| КМ-О IP55-0812 | 86х126х62 | 0,6 | 12 | 7,2 | 360 х 360 х 160 |
| КМ-О IP55-1212 | 123х123х62 | 1,2 | 12 | 8,4 | 420 х 420 х 160 |
| КМ-О IP55-1224 | 123х240х62 | 1,8 | 5 | 6,5 | 300 х 300 х 160 |
| КМ-О IP55-1515 | 150х150х62 | 1,6 | 8 | 10,4 | 420 х 420 х 160 |
| КМ-О IP55-1530 | 150х300х62 | 2,7 | 4 | 10 | 360 х 360 х 160 |
| КМ-О IP55-2020 | 200х200х62 | 2,6 | 2 | 4,2 | 240 х 220 х 180 |
| КМ-О IP55-2040 | 200х400х62 | 4,6 | 2 | 8,4 | 460 х 235 х 160 |
