Распылители «Аква-Гефест» высокого давления с предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления - АУВП ТРВ ВД «Гефест».

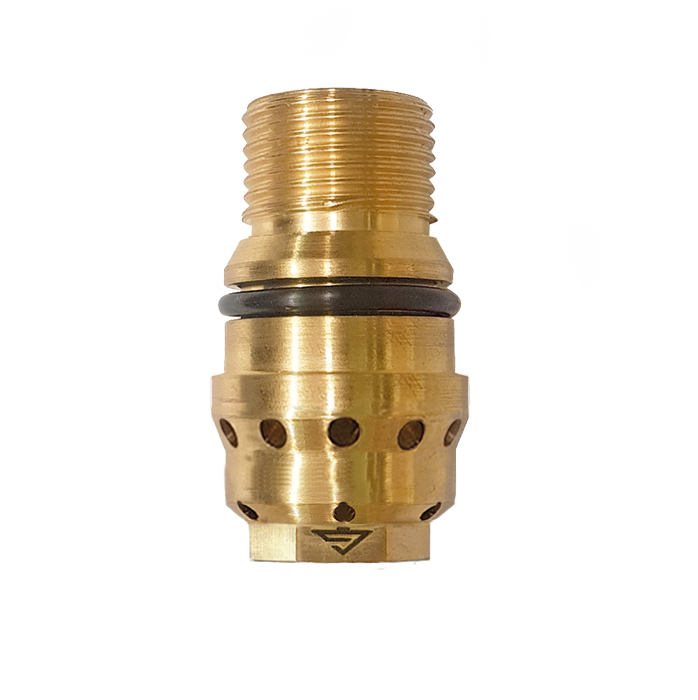

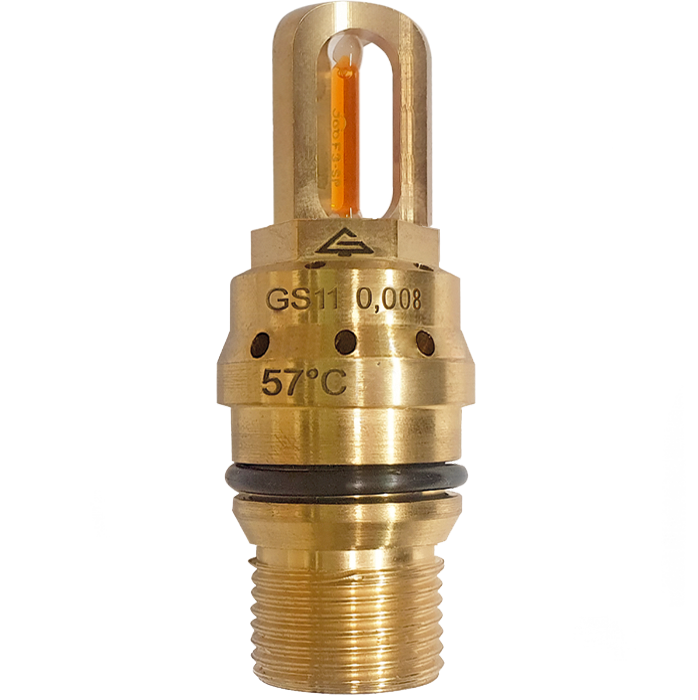

Дренчерные и спринклерные распылители «Аква-Гефест-ВД» срабатывают от повышения температуры окружающей среды.
Описание
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.

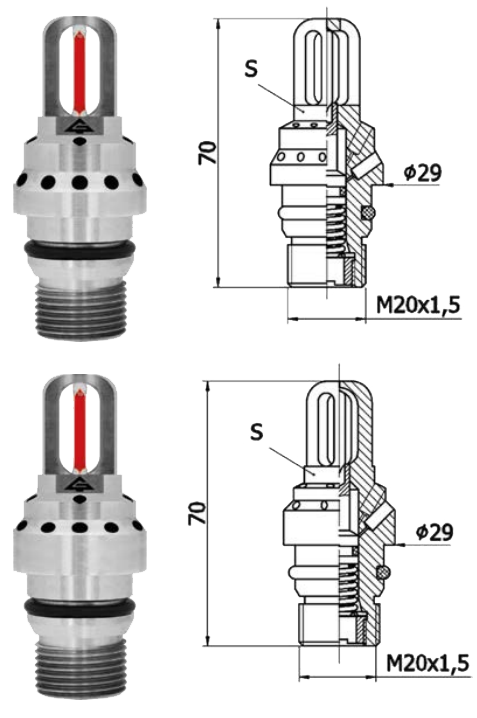

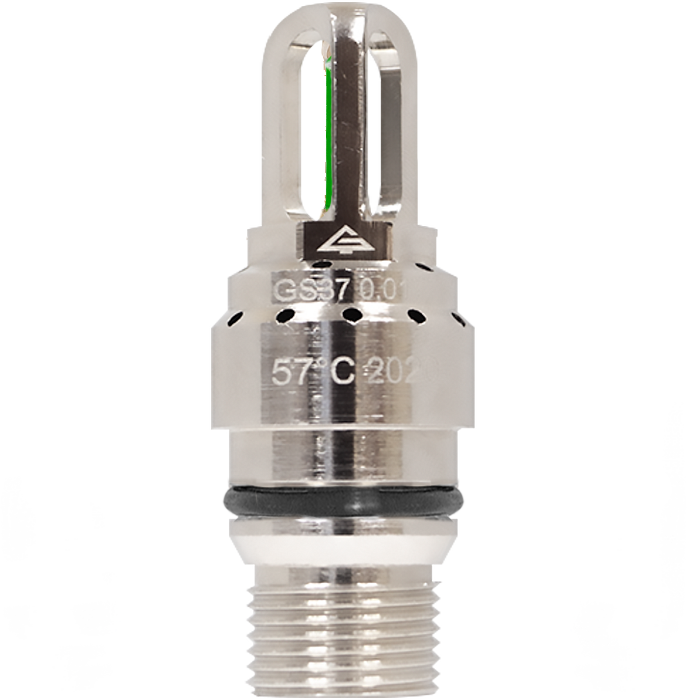

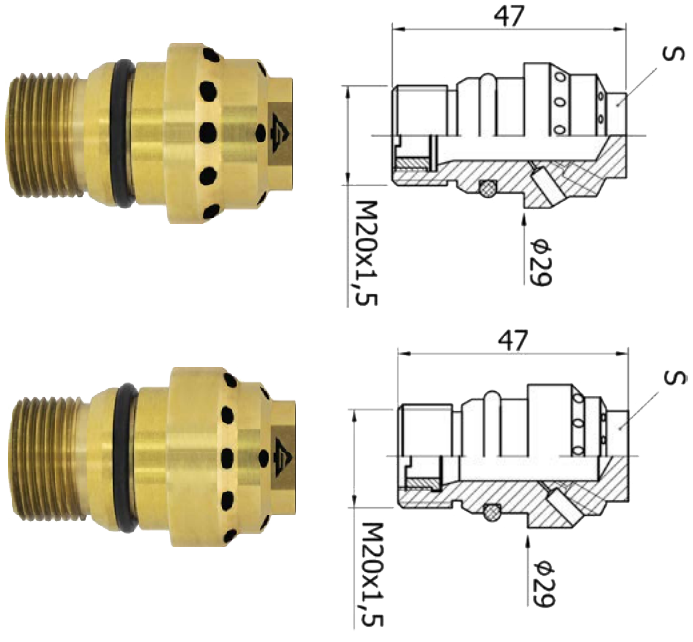

Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Запись условного обозначения модификаций спринклера при заказе и в документации имеет следующий вид:
СВS0-ПНо(д)0,01(0,015)-М20х1,5/Р57(68, 93).В3(5)-«GS1(3)1(3,5,7,9)», где:
• С – спринклерный, Д – дренчерный (без теплового замка);
• В – водяной;
• S – специального назначения;
• 0 – направленность потока симметричная концентричная или 1– неконцентричная односторонняя;
• П – прочее конструктивное исполнение;
• Н – вертикальное монтажное положение, поток воды направлен вниз, Г - горизонтально;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,008 (0,011, 0,014, 0,017, 0,02) – коэффициент производительности (для других модификаций);
• М20х1,5 – размер присоединительной резьбы штуцера;
• В3 – климатическое исполнение по ГОСТ 15150 (для другой модификации);
• «GS1(3)1(3,5,7,9)» – каталожное обозначение (для других модификаций: дренчерные «GD1(3)1(3,5,7,9)», горизонтальные «GGS1(3)2(6)»)
Технические характеристики
| Параметр | Значение | ||||
| Диаметр ячейки фильтра, мм | 0,13 | ||||
| Диапазон рабочего давления, МПа | 8-12 | ||||
| Температура срабатывания | 57°С, 68°С, 93°С | ||||
| Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 | ||||
| Коэффициент тепловой инерционности спринклеров не более, (м·с) ½ | 40 | ||||
| Присоединительная резьба | М20х1,5 | ||||
| Габаритные размеры спринклер/дренчер не более, мм | 70х30/50х30 | ||||
|
Масса распылителя спринклер/дренчер не более, кг |
0,13/0,12 | ||||

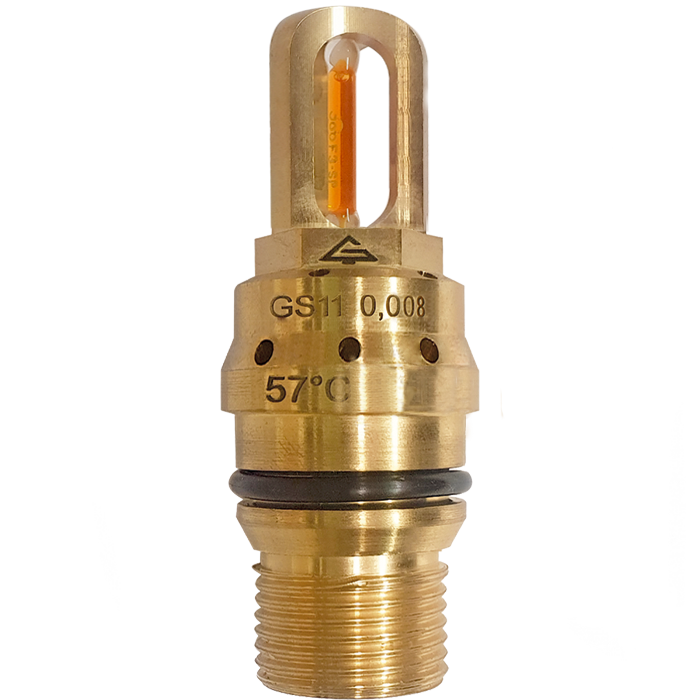

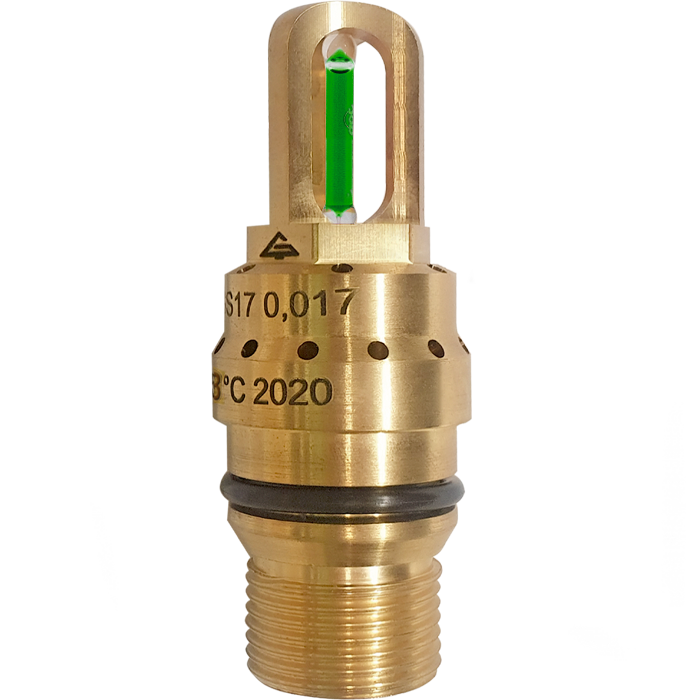

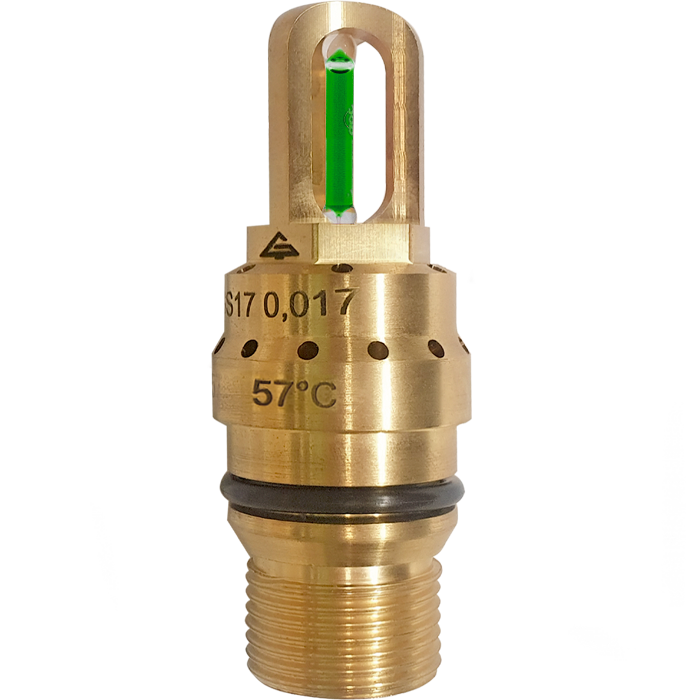

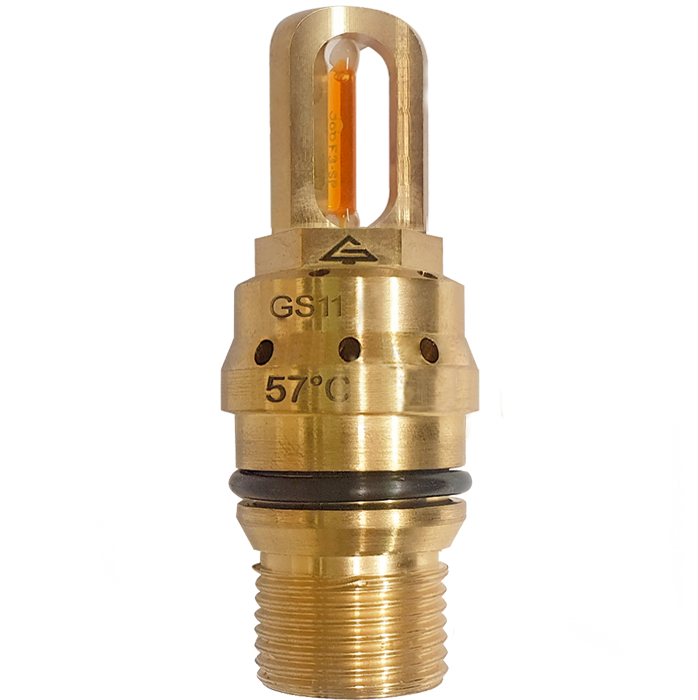

Распылители «Аква-Гефест-ВД» монтажным положением вниз
| Параметр | Обозначение спринклеров | Обозначение дренчеров | ||||||||
|
GS11 GS31 |
GS13 GS33 |
GS15 GS35 |
GS17 GS37 |
GS19 GS39 |
GD11 GD31 |
GD13 GD33 |
GD15 GD35 |
GD17 GD37 |
GD19 GD39 |
|
| Коэффициент производительности | 0,008 | 0,011 | 0,014 | 0,017 | 0,02 | 0,08 | 0,011 | 0,014 | 0,017 | 0,02 |
| Максимальная высота установки угол 120°, м | 3 | 3 | 5 | 3 | 3 | 3 | ||||
| Максимальная высота установки угол 90°, м | 5 | 7 | 9 | 5 | 7 | 9 | ||||
|
Максимальная защищаемая площадь угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9 | 10 | 12 | 10 | 12 | 9 | 10 | 12 | 10 | 12 |
|
Максимальная защищаемая площадь угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений для, м2 |
9 | 10 | 9 | 9 | 10 | 9 | ||||

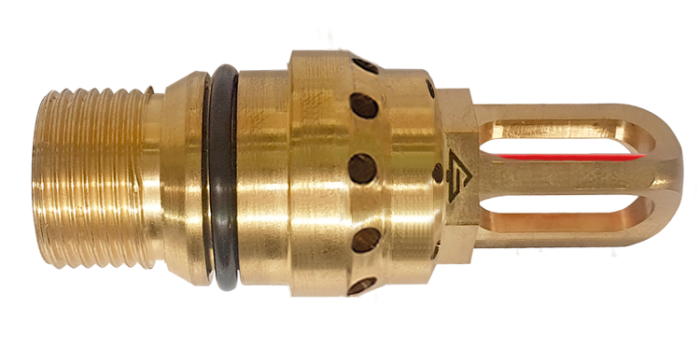

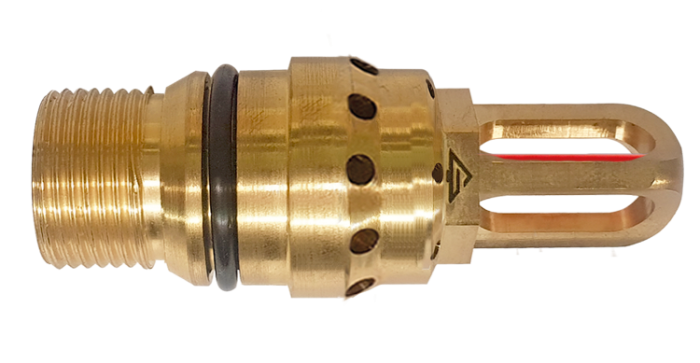

Распылителей «Аква-Гефест-ВД» монтажным положением горизонтально
| Параметр |
Обозначение спринклеров
|
Обозначение дренчеров | ||||||||
|
GGS12 |
GGS32 | GGS16 |
GGS36 |
GGD12 | GGD32 | GGD16 | GGD36 | |||
| Коэффициент производительности | 0,01 | 0,015 | 0,01 | 0,015 | ||||||
| Количество /диаметр отверстий, мм | 4х0,65 +6х0,65 | 6х0,65 +7х0,65 | 4х0,65 +6х0,65 | 6х0,65 +7х0,65 | ||||||
| Максимальная высота установки , м | 5 | |||||||||
|
Максимальная защищаемая площадь GGS12(6) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
12 | |||||||||
|
Максимальная защищаемая площадь GGS32(6) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 |
|||||||||
Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам соответствующих обычных спринклеров «Аква-Гефест».
Элементы принудительного пуска и контроля срабатывания не влияют на обычную работу спринклера. При достижении температуры активации в зоне спринклера произойдёт его штатный запуск, если по каким-либо причинам ранее (например, в режиме «Авт. откл.») не был произведён его принудительный пуск.
Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров оросителей и распылителей традиционного исполнения!
