Коробки монтажные распределительные IP55 со смотровым окном

   Модели для REVIT

Описание

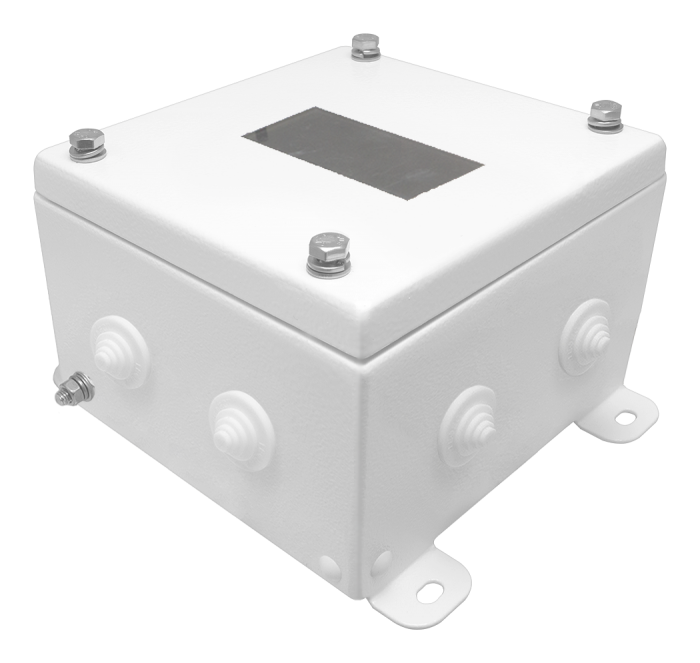

Коробка монтажная распределительная КМ-А-1515 IP55 предназначена для установки коммутационных аппаратов.

Назначение

Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.


Конструкция

Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.

Корпус коробки монтажной распределительной КМ-А-1515 IP55 увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки.

  Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ».

В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.

Особенность

Коробка монтажная распределительная имеет повышенную коррозионную стойкость за счёт: гальванической обработки и полимерного покрытия.

Все наружные элементы крепления выполнены из нержавеющей стали.

Сертификация

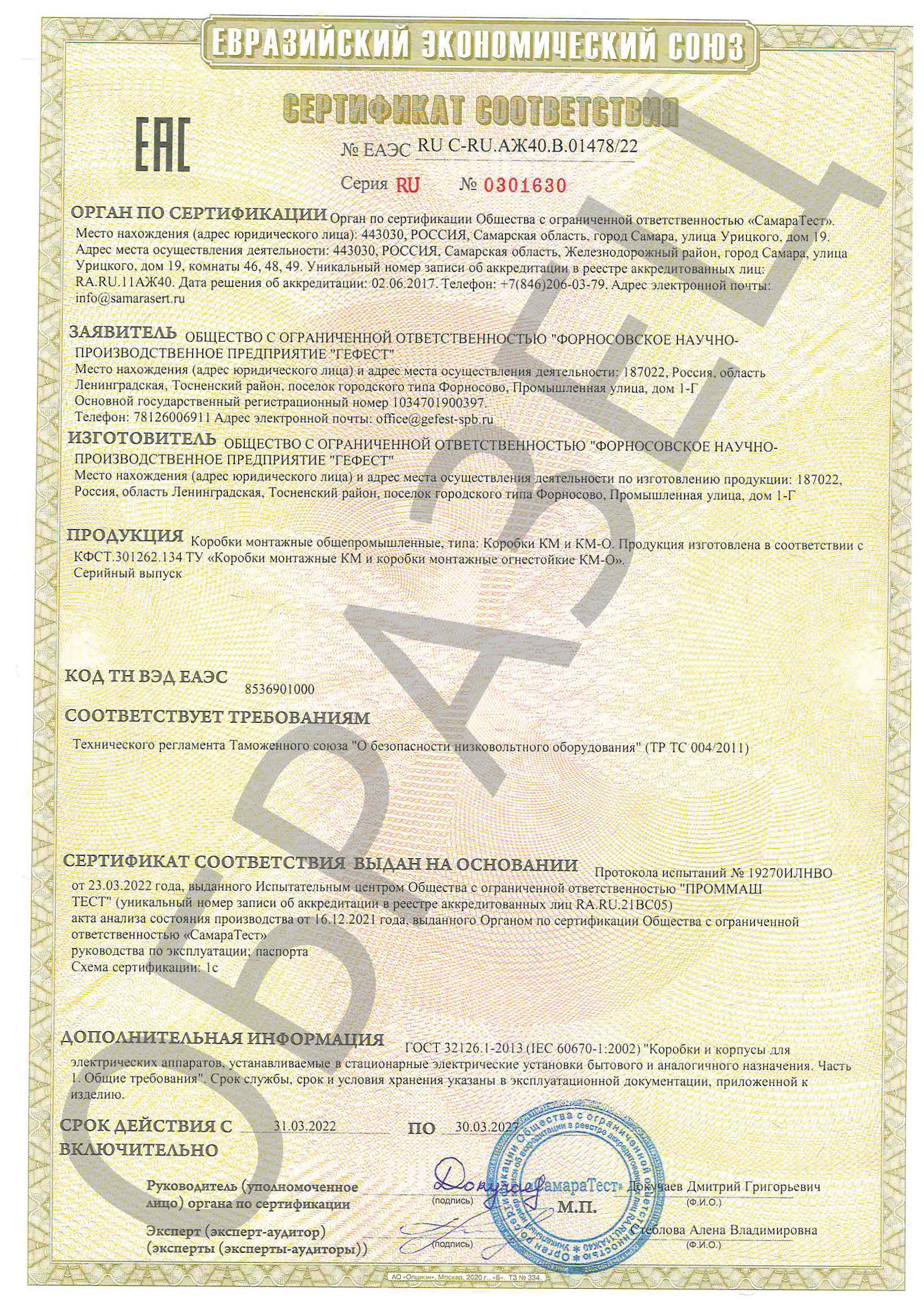

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Характеристики

Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС.
Диаметр наружной оболочки присоединяемого кабеля: 4-18 мм.
Количество кабельных вводов: 8
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.

Размер и вес транспортной упаковки. Количество изделий в упаковке.

Обозначение модификации	Размер*, мм	Вес до, кг	Количество в упаковке, шт	Вес упаковки, кг	Размер упаковки, мм
КМ-А-1515 IP55	150x150x108	1,3	4	5,2	360 x 360 x 160
