Распылители специального назначения «Аква-Гефест-ВД», применяемые в автоматических установках водяного пожаротушения тонкораспылённой водой высокого давления АУВП ТРВ ВД «Гефест»: дренчерные и спринклерные, а так же спринклерные с принудительным пуском.

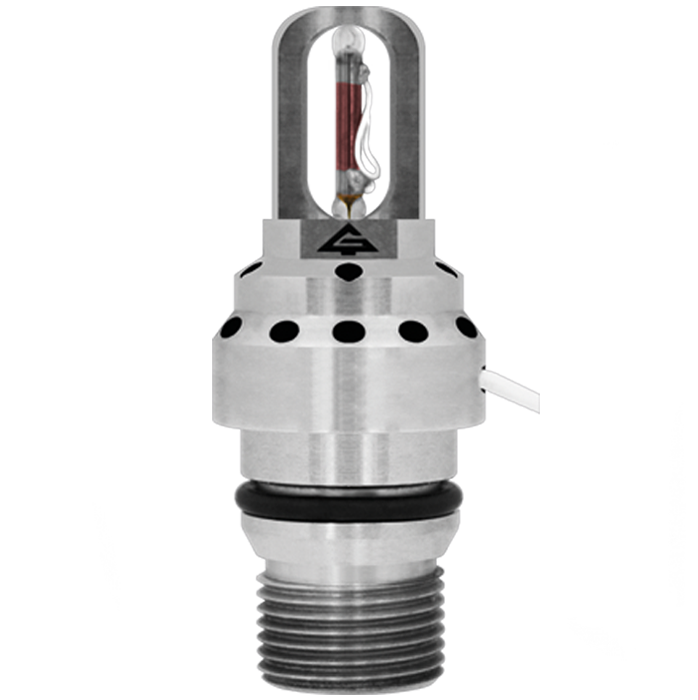

Cпринклеры с принудительным пуском (СО-ПП) СО-ПП оснащены нагревательным элементом.
Назначение
Спринклеры «Аква-Гефест-ВД» используются для систем управляемого пожаротушения.
Спринклеры «Аква-Гефест-ВД» с принудительным пуском выпускаются в следующих модификациях:
• спринклеры с принудительным пуском (СО-ПП);
• спринклеры с принудительным пуском и контролем пуска (СО-КПП).
Управление спринклерами с принудительным пуском осуществляется только через УК-Д(06) исп. СЭ (подключение через УКЛСиП (РП)). Применение СО-ПП «Аква-Гефест-ВД» позволяет:
• производить одновременный пуск до 12 распылителей при использовании устройства УК-Д(06) исп. СЭ из состава ППУ «Гефест»;• формировать групповой запуск секций пожаротушения;
• формировать группы для защиты путей эвакуации при пожаре от воздействия огня;
• защищать технологическое оборудование в случае пожара;
• формировать группы для ограничения распространения пожара за пределы пожарного отсека.

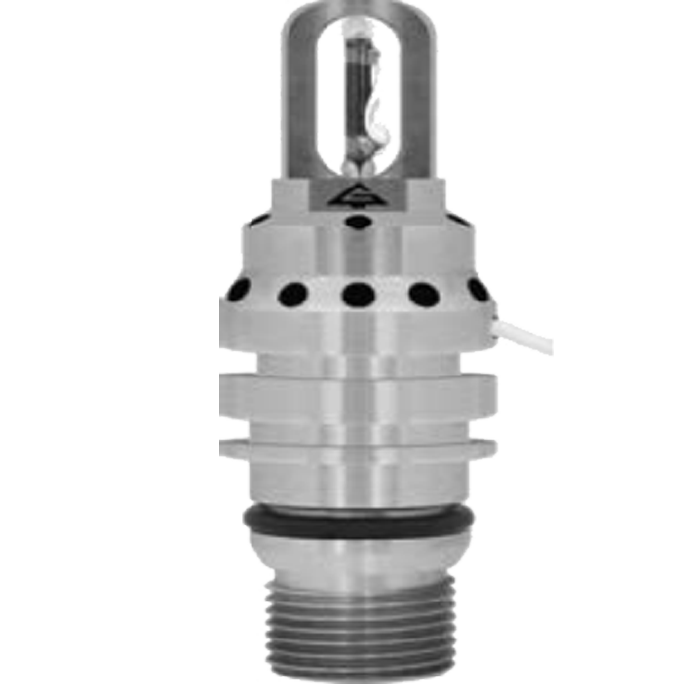

Cпринклеры с принудительным пуском и контролем пуска (СО-КПП) СО-КПП обладают наиболее полными функциональными возможностями и, наряду со стандартной функцией срабатывания от повышения температуры окружающей среды, также дополнительно позволяют осуществлять контроль срабатывания устройства и его принудительный пуск по команде от устройства запуска. При достижении температуры активации в зоне спринклера произойдёт его штатный запуск, если по каким-либо причинам ранее (например, в режиме «Авт. откл.») не был произведён его принудительный пуск.
Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам спринклеров с принудительным пуском «Аква-Гефест». Элементы принудительного пуска и контроля срабатывания не влияют на обычную работу спринклера!
Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров распылителей традиционного исполнения!
Описание

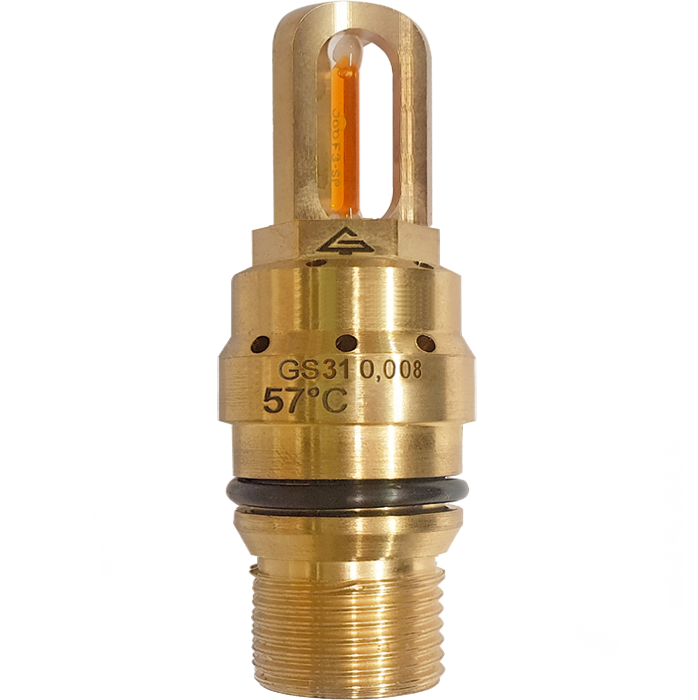

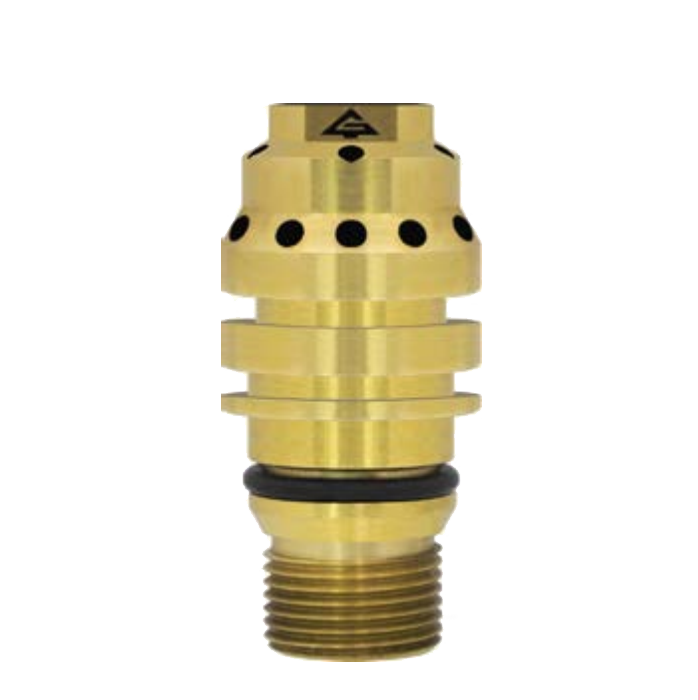

Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.

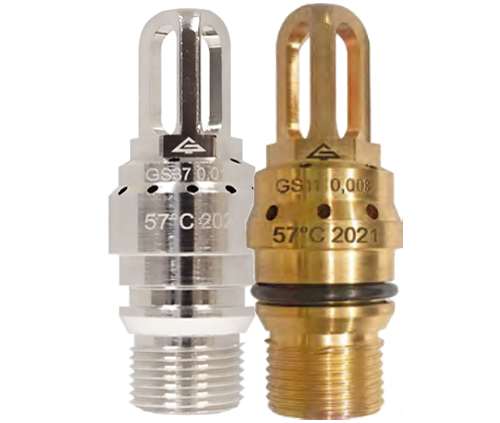

Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Особенности
Распылители тонкораспылённой воды высокого давления «Аква-Гефест» применяются для ликвидации очага возгорания с использованием значительно меньшего объема воды, демонстрируя при этом не меньшую эффективность.
Запись условного обозначения модификаций спринклера при заказе и в документации имеет следующий вид:
СЭВS0-ПНо(д)0,008(0,011, 0,014, 0,017, 0,020) –М20х1,5/Р57(68, 93).В3 -«GЕ1(3)1(3,5,7,9)», где:
• С или Д– спринклерный (с тепловым замком) или дренчерный (без теплового замка);
• Э – с управляемым электрическим приводом (при наличии);
• В – водяной;
• S – специального назначения;
• 0 – направленность потока симметричная концентричная или 1 – направленность потока неконцентричная односторонняя;;
• П – прочее конструктивное исполнение;
• Н или Г– вертикальное монтажное положение, поток воды направлен вниз, или горизонтальное -поток воды направлен вдоль оси распылителя;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,008 (0,011, 0,014, 0,017, 0,02) – коэффициент производительности (для других модификаций);
• М20х1,5 – размер присоединительной резьбы штуцера;
• Р – с разрывным термочувствительным элементом (управляемые распылители);
• 57(68, 93) – номинальная температура срабатывания (для других модификаций), °С;
• В3 – климатическое исполнение по ГОСТ 15150 (для другой модификации);
• «GS1(3)1(3,5,7,9)» – каталожное обозначение (в соответствии с модификацией).
