Программируемый комплекс технических средств (ПКТС) «Олимп-И» является прибором приемно-контрольным и управления пожарным (ППКУП), может применяться на объектах любой степени сложности.

Обеспечивает:
• обнаружение возгорания (система пожарной сигнализации);
• управление спринклерными оросителями с контролем пуска и принудительным пуском (СО-КПП) (система пожаротушения);
• управление системами оповещения и управления эвакуацией людей при пожаре (СОУЭ) 1-2 типа (световыми и звуковыми оповещателями);
• управление инженерным, технологическим оборудованием и иными устройствами;
• отображение состояние АУП-ПП в режиме реального времени.

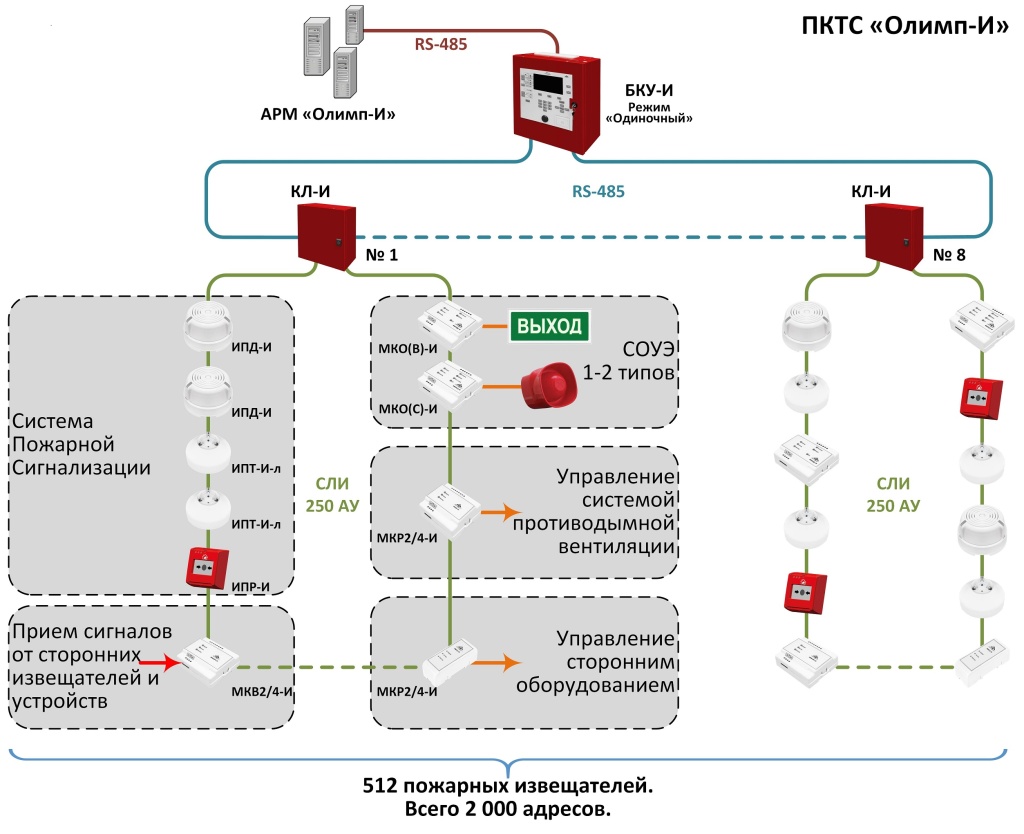

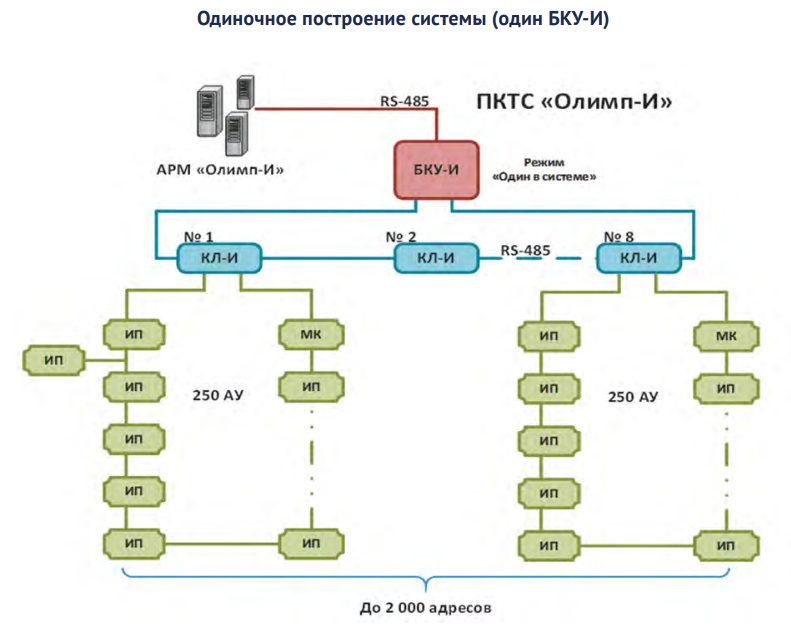

Система является адресно-аналоговой с блочно-модульным построением, с использованием проводных линий связи. Система имеет возможность расширения своих параметров за счет наращивания количества модулей и подключения внешних компонентов.

Состав системы:

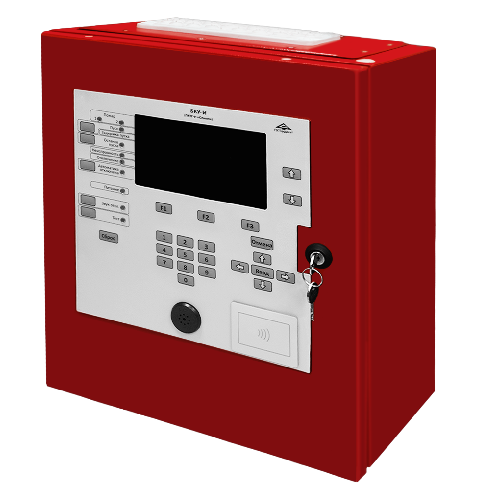

• блок контроля и управления БКУ-И;
• контроллер локальный КЛ-И;
• адресные устройства:

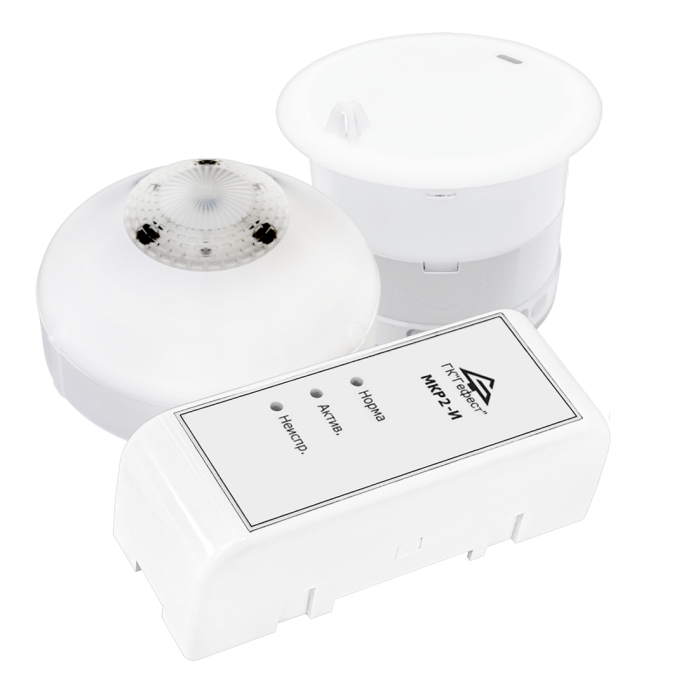

   • извещатели пожарные серии «Гефест» (в том числе сателлитные);
   • модули контроля;
• вспомогательные устройства:
   • программатор адреса ПА;

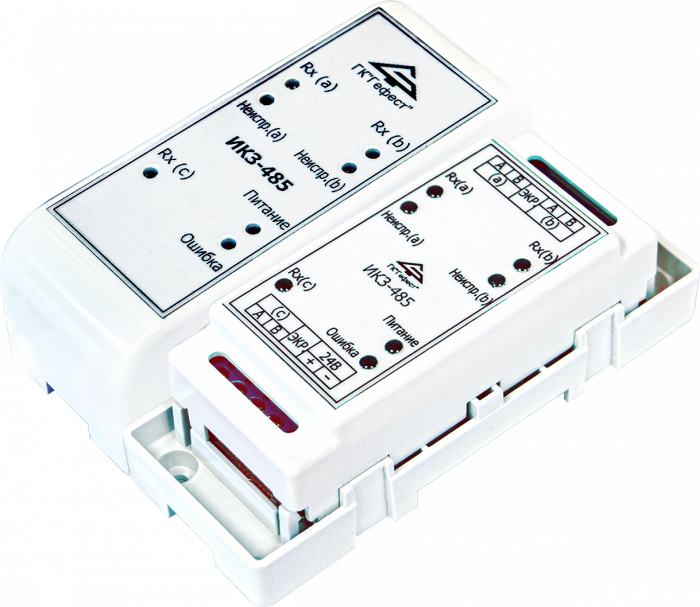

   • изолятор короткого замыкания ИКЗ-485;
   • имитатор автоматический НЭ-Иа
• программное обеспечение.

Уникальность:
При использовании ПКТС «Олимп-И» традиционная спринклерная установка пожаротушения трансформируется в современную интеллектуальную адресную систему, в которой:

• каждый ороситель/извещатель имеет свой адрес;
• для каждого адресного устройства (АУ) может быть определен индивидуальный список запускаемых адресов по сигналу «Пожар»;
• возможен дистанционный запуск любого СО-КПП с БКУ-И или с ПО АРМ «Олимп-И»;
• контролируется исправность всех линий связи в системе;
• все устройства имеют встроенные изоляторы КЗ;
• все события фиксируются в энергонезависимой памяти;
• все события могут наглядно отображаться на плане объекта при помощи ПО АРМ «Олимп-И»;
• информационная емкость системы позволяет обеспечить защиту объектов с площадью более 100 000 м^2.

Динамический пуск

В ПКТС «Олимп-И» реализован принудительный пуск группы оросителей или отдельного СО-КПП. Данная группа СО-КПП указывается в процессе конфигурирования для каждого извещателя на случай его срабатывания. В эту группу могут входить как СО-КПП, установленные в непосредственной близости от сработавшего ИП, так и находящиеся в отдалении от него (например, у дверного или оконного проема). Таким образом в ПКТС «Олимп-И» динамически формируется группа СО-КПП для запуска в зависимости от конкретного места обнаружения пожара.

Преимущества динамического пуска

• адресная локализация и тушение очага пожара;
• гибкая настройка алгоритма запуска (зон тушения) на все возможные случаи расположения очага пожара;
• программное создание водяных завес;
• возможность установки оросителей на высоту до 30 м и выше;
• повышенное быстродействие по сравнению с классической спринклерной системой (в том числе при установке оросителей на значительную высоту);
• эффективная защита помещений с высокостеллажным хранением.

Устойчивость к неисправности линий связи

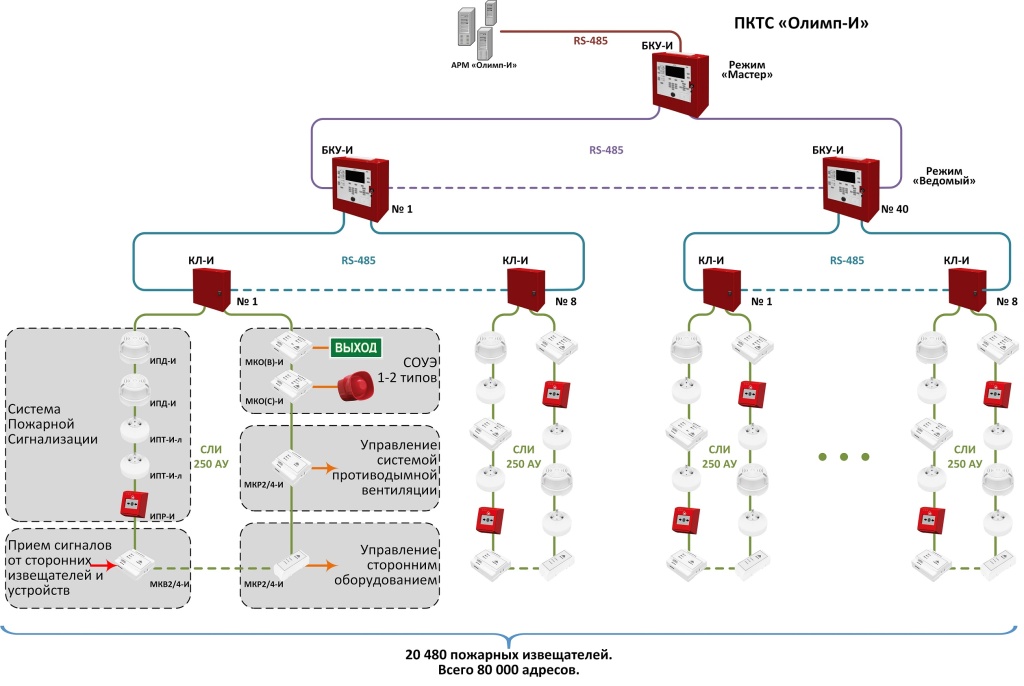

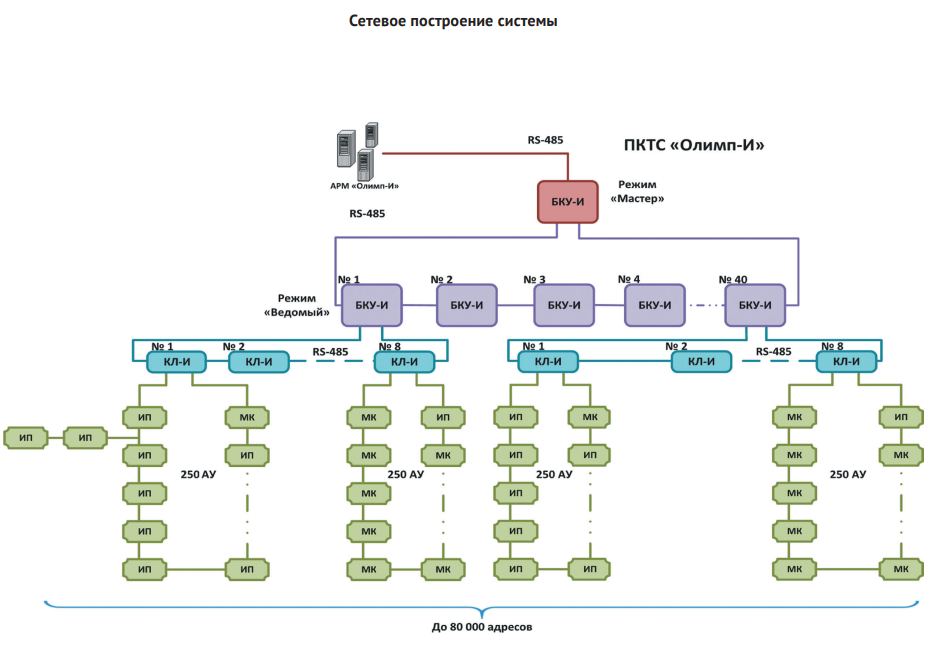

Все линии связи в ПКТС «Олимп-И» являются кольцевыми. Все устройства (в том числе извещатели и модули контроля) имеют встроенные изоляторы короткого замыкания. Это исключает отказ какойлибо функции системы или потерю связи с каким-либо компонентом прибора при любой единичной неисправности линии связи (в соответствии с СП 484.1311500.2020). При сетевом построении системы каждый ведомый БКУ-И (с устройствами под ним) может автономно выполнять все возложенные на него задачи даже при потере связи с головным БКУ-И.

Минимизация ложных пусков

Автоматический запуск СО-КПП возможен только при наличии сигналов «Пожар» от двух устройств в зоне (Алгоритм С по СП 484.1311500.2020). ПКТС «Олимп-И» позволяют для каждой зоны организовать свой алгоритм запуска пожаротушения по тревожным сигналам:
• от двух любых извещателей в зоне;
• от двух извещателей с различными физическими принципами обнаружения пожар (например, от дымового и теплового).
• от двух независимых систем пожарной сигнализации. Например, по сигналам от собственного извещателя и от стороннего ППКП (через модуль контроля входов);
• с обязательным подтверждением от сторонней системы. Т.е. по сигналу от собственного извещателя и разрешающему релейному сигналу от стороннего устройства (через модуль контроля входов).

Для каждой зоны доступны настройки запуска пожаротушения по тревожным сигналам от:
• двух любых ИП;
• ИПТ + ИПД;
• ИПТ + ИПП;
• ИПД + ИПП;
• ИП + разрешающему сигналу от стороннего устройства.


В качестве любого типа ИП может также выступать модуль контроля входов с подключенным к нему соответствующим ИП. Использование ИП с разными физическим принципам обнаружения пожара позволяет существенно повысить защиту от ложных пусков.

Контроль вскрытия оросителя

ПКТС «Олимп-И» обеспечивает контроль вскрытие каждого оросителя в системе с точностью до адреса устройства. Это может быть вскрытие по команде или самостоятельное вскрытие (например, при внешнем механическом повреждении колбы оросителя). Адресная информация о вскрытии оросителя может быть представлена дежурному персоналу на экране БКУ-И и на графических планах объекта (на экране компьютера с ПО АРМ «Олимп-И»).

Удобство работы

Для удобства работы с ПКТС «Олимп-И» разработан ряд программных продуктов для применения на этапах пусконаладки, конфигурирования и эксплуатации системы. Для удобства работы дежурного персонала в каждодневной эксплуатации системы и реагировании на события возможно применение ПО АРМ «Олимп-И», которое позволяет отобразить на плане защищаемого объекта точное местоположение и состояние АУ. Это позволяет значительно уменьшить время поиска расположения АУ на объекте, а также позволяет наглядно оценить текущее состояние системы.

Технические характеристики

*нормативное ограничение по СП 484.1311500.2020
