Коробки монтажные общепромышленные из нержавеющей стали IP66(Р) с резиновыми кабельными вводами.
Описание
Коробки монтажные из нержавеющей стали КМ IP66(Р) предназначены для соединения и разветвления электропроводки различного назначения.
Применяются для монтажа внутри помещений и на открытом воздухе. Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.
Конструкция
Корпус коробок монтажных из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

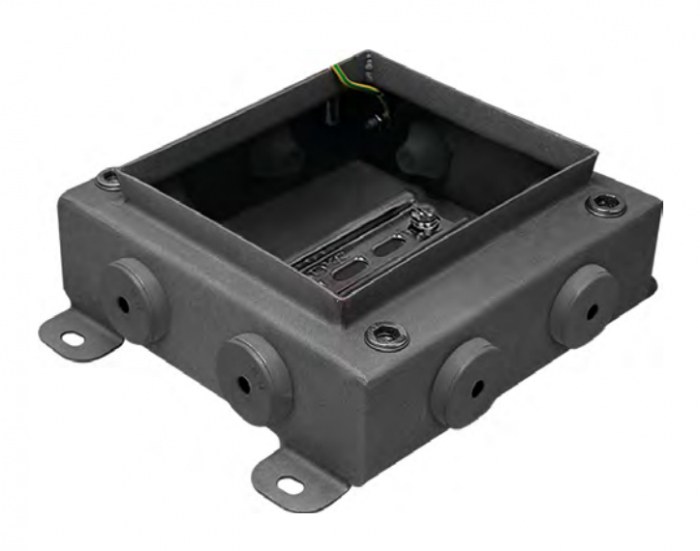

Коробки оснащаются DIN-рейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробки монтажные изготовлены из листовой нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.
Все наружные элементы крепления выполнены из нержавеющей стали.
Кабельные вводы из резины позволяют быстро и надежно завести кабель внутрь коробки.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
КФСТ.301262.134 ТУ.
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1, УХЛ 5, УТ 1, УТ 5, ОМ 1, ОМ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100 °С.
Диаметр присоединяемого кабеля: М12(4-7), М16(5-9), М20(8-13), М25(11-17).
Варианты исполнения коробок IP66(Р) нерж.
| Корпус | Обозначение | Габаритные размеры, мм* |
Кол-во кабельных вводов, до |

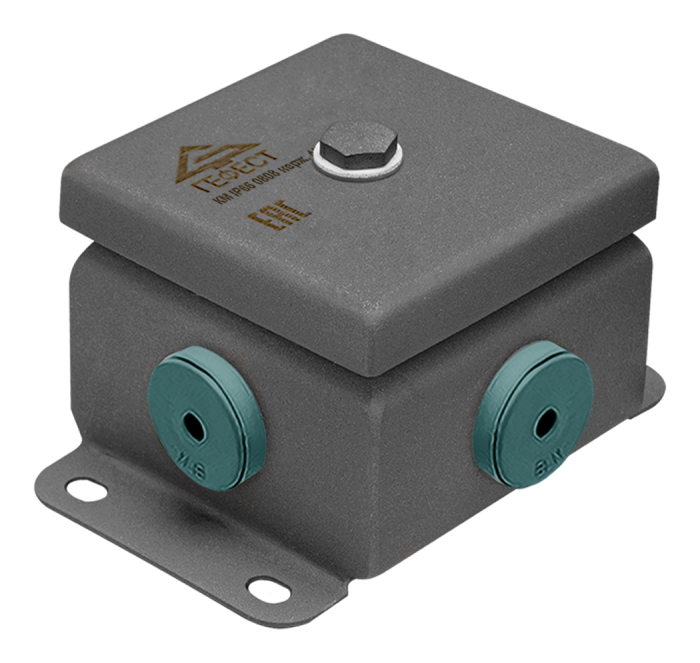

.png "КМ-нерж-0808-IP66(Р).png") |
КМ IP66(Р) 0808 нерж | 86х86х62 | 4 |
.png "КМ-нерж 0812-IP66(Р).png") |
КМ IP66(Р) 0812 нерж | 86х126х62 | 6 |
.png "КМ-нерж-1010-IP66(Р).png")
|
КМ IP66(Р) 1010 нерж | 103х103х62 | 4 |

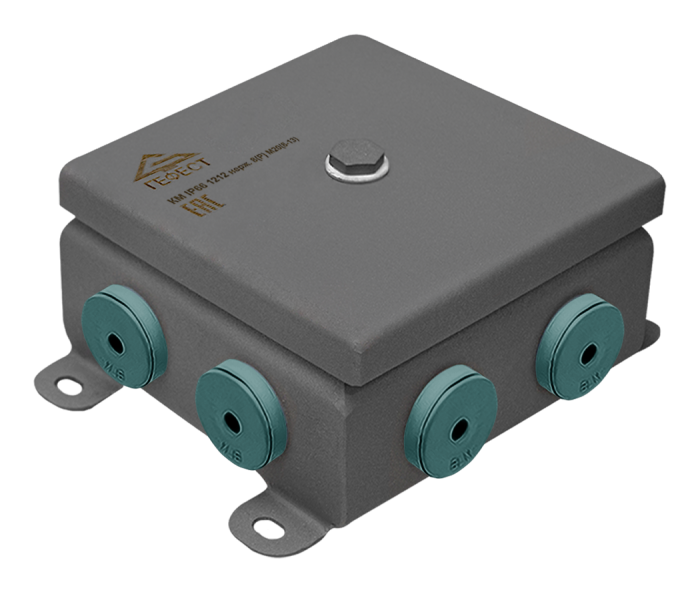

.png "КМ-нерж 1212-IP66(Р).png")
|
КМ IP66(Р) 1212 нерж | 123х123х62 | 8 |
.png "КМ-нерж-1224-IP66(Р).png") |
КМ IP66(Р)1224 нерж | 123х240х62 | 12 |

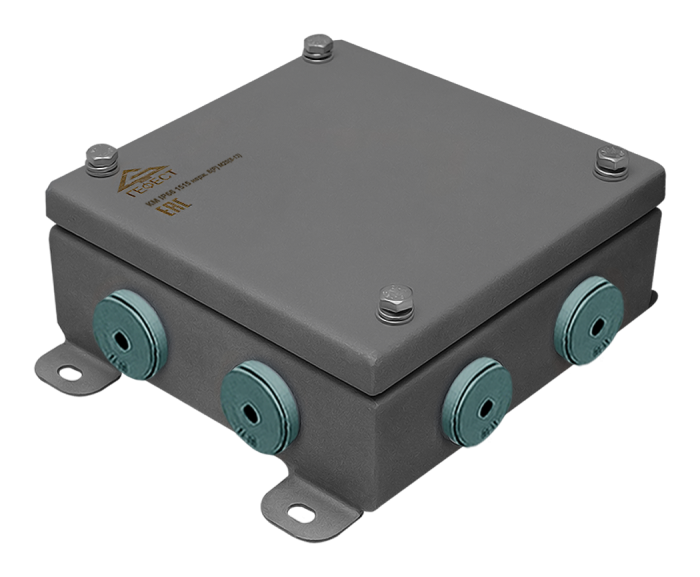

.png "КМ-нерж 1515-IP66(Р).png") |
КМ IP66(Р) 1515 нерж |
150х150х62 | 8 |
.png "КМ-нерж 1530-IP66(Р).png")
|
КМ IP66(Р) 1530 нерж | 150х300х62 | 14 |

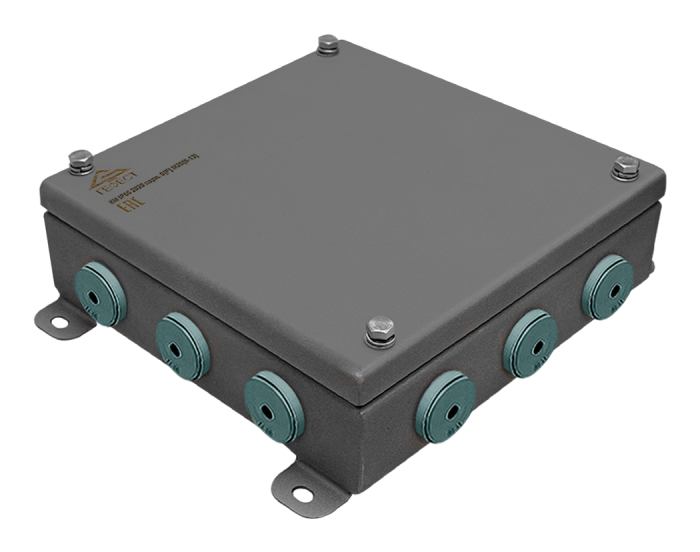

.png "КМ-нерж-2020-IP66(Р).png") |
КМ IP66(Р) 2020 нерж | 200х200х62 | 12 |

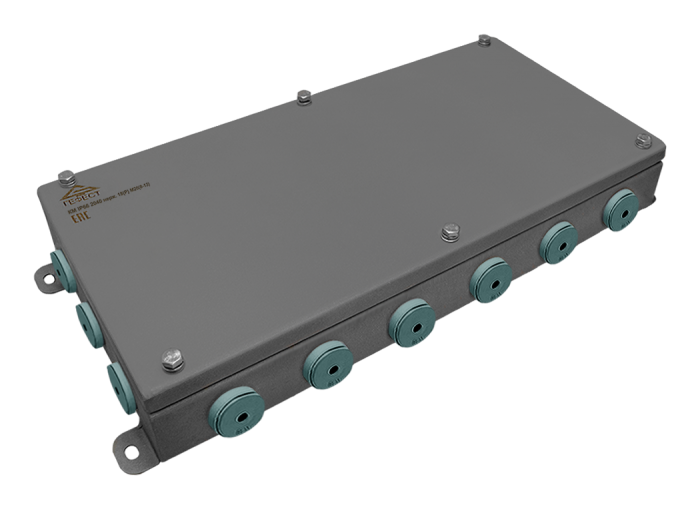

.png "КМ-нерж-2040-IP66(Р).png") |
КМ IP66(Р) 2040 нерж | 200х400х62 | 20 |
Размер и вес транспортной упаковки. Количество изделий в упаковке.
| Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
| КМ IP66(Р) 0808 | 86x86x62 | 0,64 | 18 | 12,6 | 420 х 420 х 160 |
| КМ IP66(Р) 0812 | 86x126x62 | 0,85 | 12 | 10,8 | 420 х 420 х 160 |
| КМ IP66(Р) 1010 | 103x103x62 | 0,75 | 8 | 6,8 | 360 х 360 х 160 |
| КМ IP66(Р) 1212 | 123x123x62 | 1,1 | 8 | 9,6 | 360 х 360 х 160 |
| КМ IP66(Р) 1224 | 123x240x62 |
1,6 |
4 | 6,6 | 330 х 330 х 160 |
| КМ IP66(Р) 1515 | 150х150х62 | 1,6 | 8 | 13,2 | 420 х 420 х 160 |
| КМ IP66(Р) 1530 | 150х300х62 | 2,9 | 4 | 12 | 420 х 420 х 160 |
| КМ IP66(Р) 2020 | 200х200х62 | 2,3 | 2 | 5 | 330 х 330 х 165 |
| КМ IP66(Р) 2040 | 200х400х62 | 4,3 | 2 | 9 |
460 х 260 х 160 |
-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-0808 4 ввода (8-13) нерж")

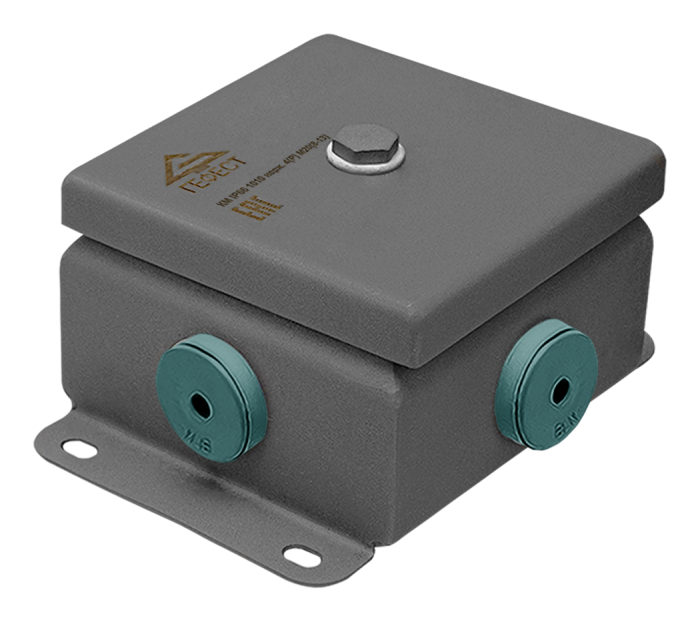

-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-1010 4 вводов (8-13) нерж")

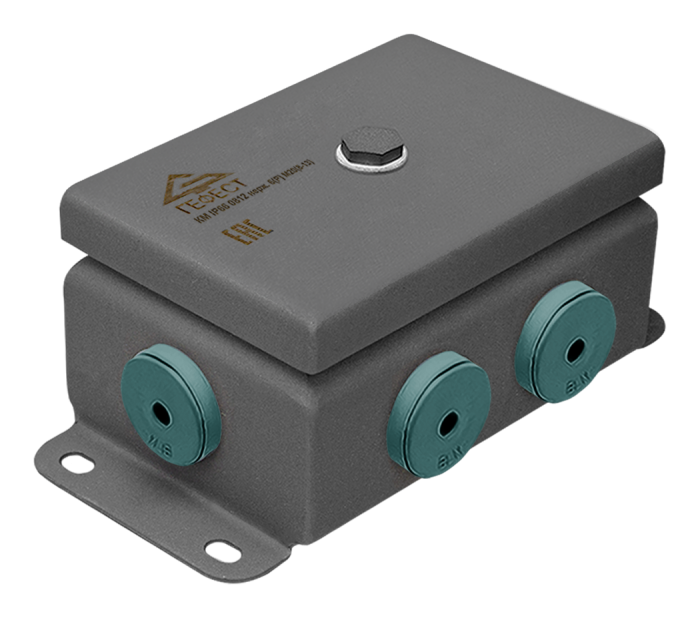

-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-0812 6 вводов (8-13) нерж")
-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-1212 8 вводов (8-13) нерж")

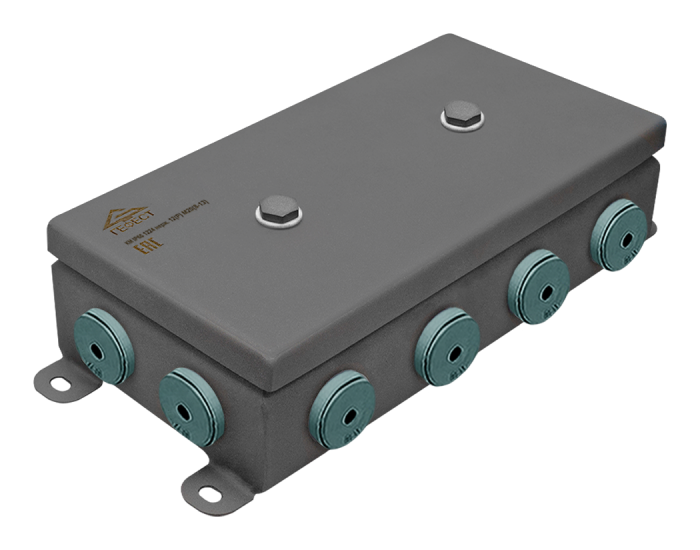

-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-1224 12 вводов (8-13) нерж")
-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-1515 8 вводов (8-13) нерж")

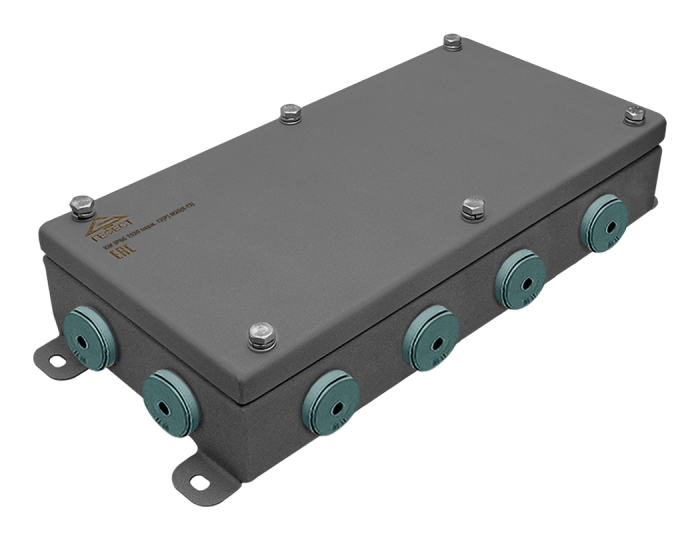

-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-1530 12 вводов (8-13) нерж")
-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-2020 12 вводов (8-13) нерж")
-закрытая-изометрия.png "Коробки монтажные КМ IP66(Р)-2040 18 вводов (8-13) нерж")
