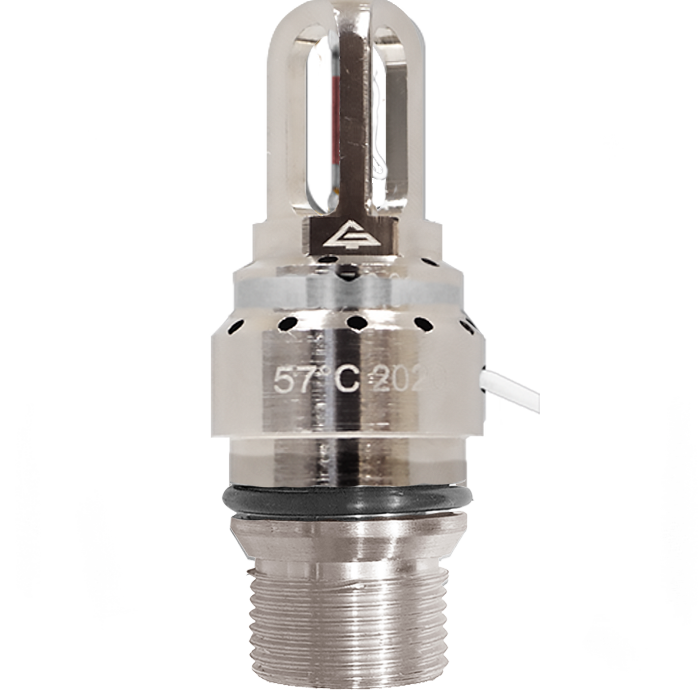

Распылители «Аква-Гефест» ВД высокого давления с принудительным пуском и контролем пуска предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления с принудительным пуском - АУВП ТРВ ВД «Гефест» - ПП.
Спринклерные оросители «Аква-Гефест» с принудительным пуском и контролем пуска (СО-КПП) наряду со стандартной функцией срабатывания от повышения температуры окружающей среды, также дополнительно позволяют осуществлять контроль срабатывания устройства и его принудительный пуск по команде.
Cпринклеры с принудительным пуском и контролем пуска (СО-КПП) СО-КПП обладают наиболее полными функциональными возможностями и, наряду со стандартной функцией срабатывания от повышения температуры окружающей среды, также дополнительно позволяют осуществлять контроль срабатывания устройства и его принудительный пуск по команде от устройства запуска.
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.

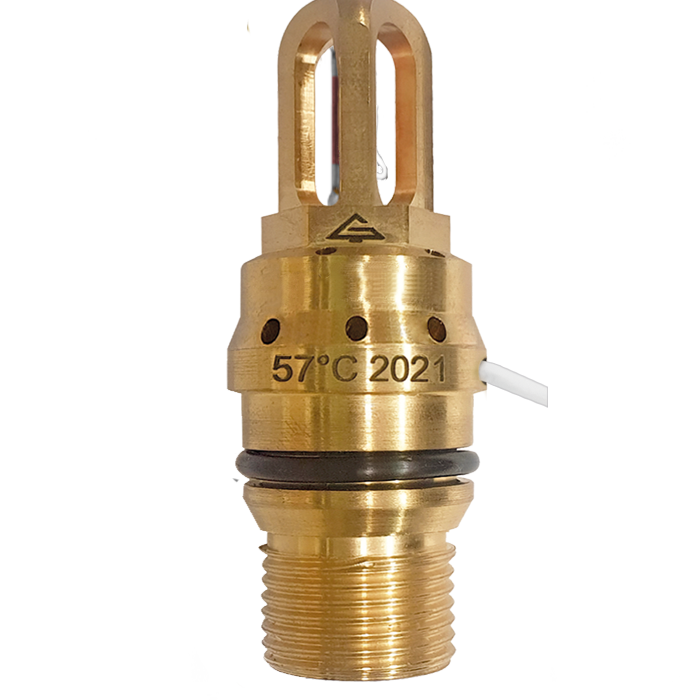

Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Запись условного обозначения модификаций спринклера при заказе и в документации имеет следующий вид:
СЭВS0-ПНо(д)0,008(0,011, 0,014, 0,017, 0,020) –М20х1,5/Р57(68, 93).В3(5)-«GЕ1(3)1(3,5,7,9)», где:
• С – спринклерный (с тепловым замком);
• Э – с управляемым электрическим приводом;
• В – водяной;
• S – специального назначения;
• 0 – направленность потока симметричная концентричная, 1 – неконцентричная односторонняя;
• П – прочее конструктивное исполнение;
• Н – вертикальное монтажное положение, поток воды направлен вниз, Г – горизонтальное монтажное положение, поток воды направлен вдоль оси распылителя;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,008 (0,011, 0,014, 0,017, 0,02) – коэффициент производительности (для других модификаций);
• М20х1,5 – размер присоединительной резьбы штуцера;
• Р – с разрывным термочувствительным элементом;
• 57(68, 93) – номинальная температура срабатывания (для других модификаций), °С;
• В3 – климатическое исполнение по ГОСТ 15150 (для другой модификации);
• «GЕ1(3)1(3,5,7,9)» с контролем срабатывания – каталожное обозначение (для других модификаций - монтажным положением горизонтально «GGЕ1(3)2(6)»).
Технические характеристики
| Параметр | Значение | ||||
| Диаметр ячейки фильтра, мм | 0,13 | ||||
| Диапазон рабочего давления, МПа | 8-12 | ||||
| Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 | ||||
| Коэффициент тепловой инерционности спринклеров не более, (м·с) ½ | 40 | ||||
| Присоединительная резьба | М20х1,5 | ||||
| Габаритные размеры не более, мм | 77х30 | ||||
|
Масса распылителя не более, кг |
0,15 |
||||
| Пусковое напряжение постоянного тока, В | 24 ± 10 % | ||||
| Пусковой ток не менее, мА | 180 | ||||
| Напряжение в дежурном режиме не менее, В | 5 | ||||
| Допустимый импульсный ток контроля не более, мА | 5 | ||||
| Длительность импульса тока при скважности не менее 8 не более, с | 1 | ||||
| Сопротивление изоляции не менее, МОм | 20 | ||||
| Время срабатывания при электропуске при температуре воздуха не менее 20°С не более, с | 10 | ||||

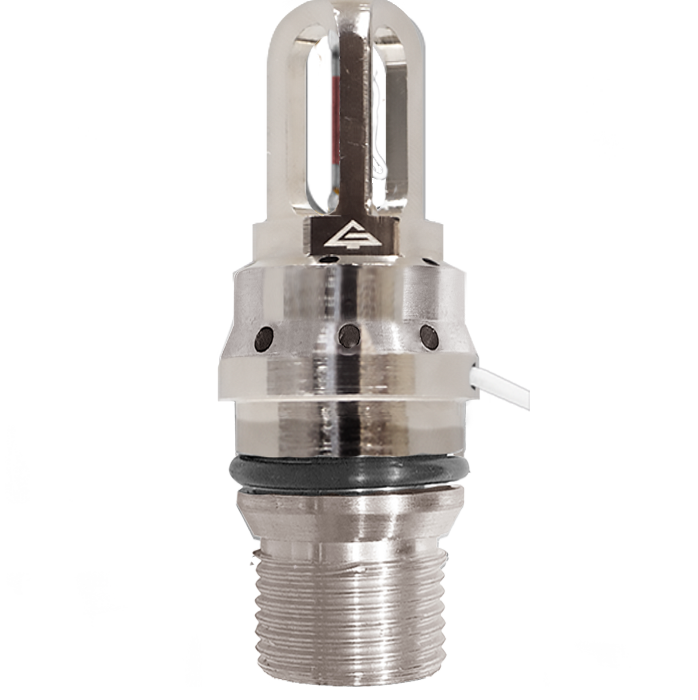

Распылителей «Аква-Гефест-ВД» монтажным положением вертикально вниз
|
Параметр |
Обоначение | ||||
|
GE11, GE31 |
GE13, GE33 |
GE15, GE35 |
GE17, GE37 |
GE19, GE39 |
|
| Коэффициент производительности | 0,008 | 0,011 | 0,014 | 0,017 | 0,02 |
| Максимальная высота установки GE11(3,5,7,9) угол 120°, м | 3 |
3 |
3 | ||
| Максимальная высота установки GE31(3,5,7,9) угол 90°, м | 5 | 7 | 9 | ||
|
Максимальная защищаемая площадь GE11(3,5,7,9) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9(10, 12, 10, 12) | ||||
|
Максимальная защищаемая площадь GE31(3,5,7,9) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9(10, 9, 9, 9) | ||||
Распылителей «Аква-Гефест-ВД» монтажным положением горизонтально
|
Параметр |
Обоначение | ||||
| GGS12 |
GGS32 |
GGS16 |
GGS36 |
||
| Коэффициент производительности | 0,01 | 0,015 | |||
| Количество /диаметр отверстий, мм |
4х0,65 +6х0,65 |
6х0,65 +7х0,65 |
|||
| Максимальная высота установки, м | 5 | ||||
|
Максимальная защищаемая площадь GGЕ12(6) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
12 | ||||
|
Максимальная защищаемая площадь GGE32(6) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 | ||||
Условные обозначения для схемы подключения распылителей с электропуском и контролем к ПКТС «Олимп» и ПКТС «Олимп-И»
| ПКТС «Олимп» | Программируемый комплекс технических средств пожарной автоматики «Олимп» |
| ПКТС «Олимп-И» | Программируемый комплекс технических средств пожарной автоматики «Олимп-И» |
| ИПС | Извещатель пожарный сателлитный |
| R1(2,3,4) | Резисторы номиналом 150 (600, 20, 2000) Ом, соответственно |
| К |
Электрический контакт нормально замкнутый (токопроводящий слой металла, нанесённый на рабочую часть колбы стеклянной термочувствительной с припаянными проводниками) |
| K и R1, K и R3 |
Электрические принципиальные схемы замещения теплового замка |
Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам соответствующих обычных спринклеров «Аква-Гефест».
Элементы принудительного пуска и контроля срабатывания не влияют на обычную работу спринклера. При достижении температуры активации в зоне спринклера произойдёт его штатный запуск, если по каким-либо причинам ранее (например, в режиме «Авт. откл.») не был произведён его принудительный пуск.
Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров оросителей и распылителей традиционного исполнения!
Технические характеристики спринклеров с принудительным пуском «Аква-Гефест»
| Параметр | Значение |
| Сопротивление нагревательного элемента | 20 Ом |
| Время срабатывания спринклера | 8-10с при U=24В и t=20°C |
| Температура срабатывания спринклера | 57°С, 68°С, 93°С |
| Диаметр колбы спринклера | 3 мм |
|
Соединительный провод:
тип |
МГТФ |
Присоединительная резьба спринклеров - 1/2 дюйма.
Цвет - без покрытия (бронза), с покрытием (никель, белый).
