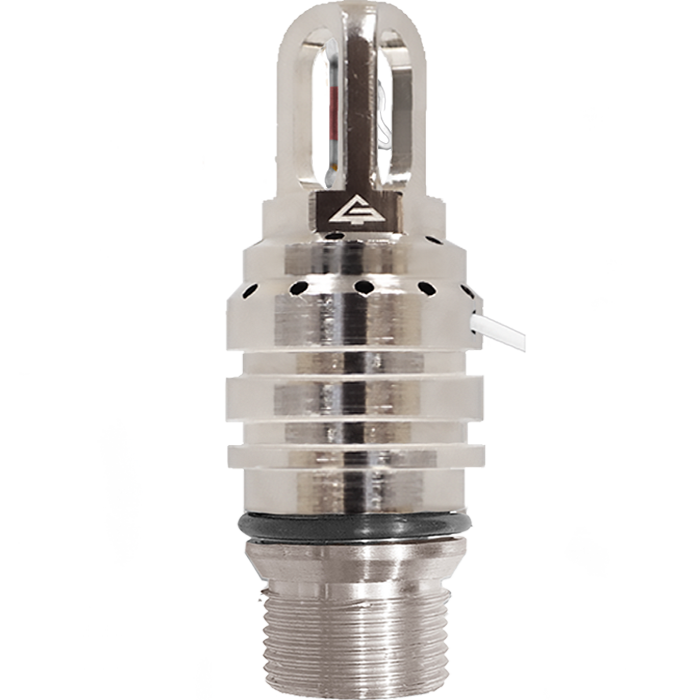

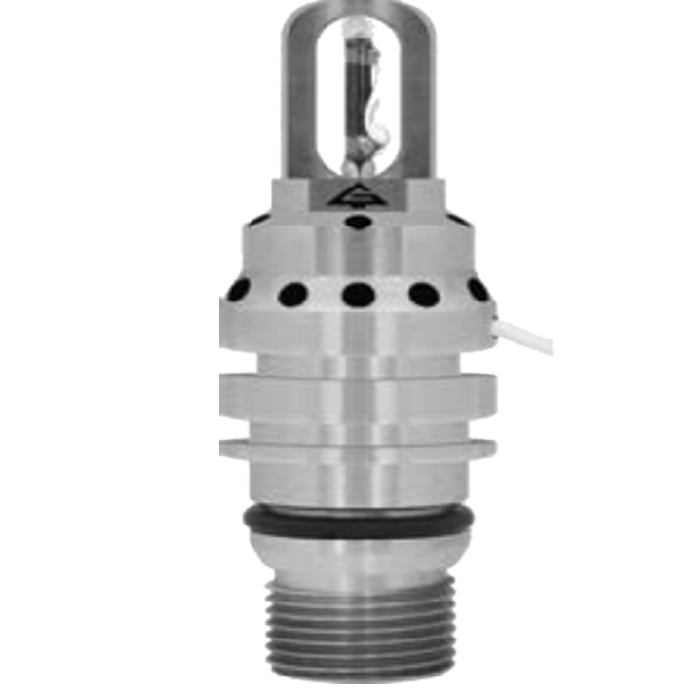

«Аква-Гефест-ВД» скрытые с электропуском и контролем изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.
Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Запись условного обозначения модификаций спринклера при заказе и в документации имеет следующий вид:
СЭВSК0-ПНо(д)0,008(0,011, 0,014, 0,017, 0,02) – М20х1,5/Р57(68, 93).В3(5)-«GЕК31(3,5,7,9)», где:
• С – спринклерный (с тепловым замком);
• Э – с управляемым электрическим приводом;
• В – водяной;
• S – специального назначения;
• К – скрытый;
• 0 – направленность потока симметричная концентричная;
• П – прочее конструктивное исполнение;

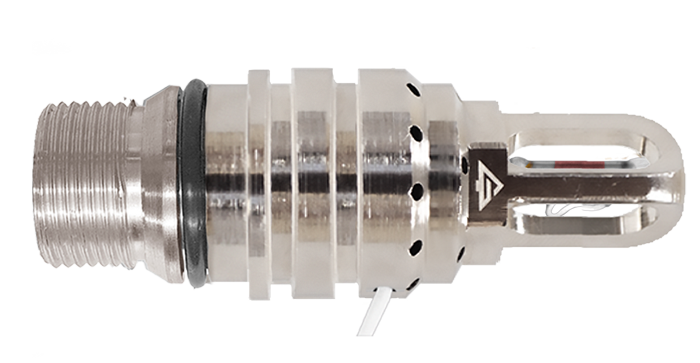

• Н – вертикальное монтажное положение, поток воды направлен вниз, Г – горизонтальное монтажное положение, поток воды направлен вдоль оси распылителя;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,008 (0,011, 0,014, 0,017, 0,02) – коэффициент производительности (для других модификаций);
• М20х1,5 – размер присоединительной резьбы штуцера;
• Р – с разрывным термочувствительным элементом;
• 57(68, 93) – номинальная температура срабатывания (для других модификаций), °С;
• В3 – климатическое исполнение по ГОСТ 15150 (для другой модификации);
• «GЕК31(3,5,7,9)» с контролем срабатывания – каталожное обозначение (для горизонтальных «GGЕК32(6)»).
Технические характеристики
Параметр | Значение | ||||
Диаметр ячейки фильтра, мм | 0,13 | ||||
Диапазон рабочего давления, МПа | 8-12 | ||||
Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 | ||||
Коэффициент тепловой инерционности спринклеров не более, (м·с) ½ | 40 | ||||
Присоединительная резьба | М20х1,5 | ||||

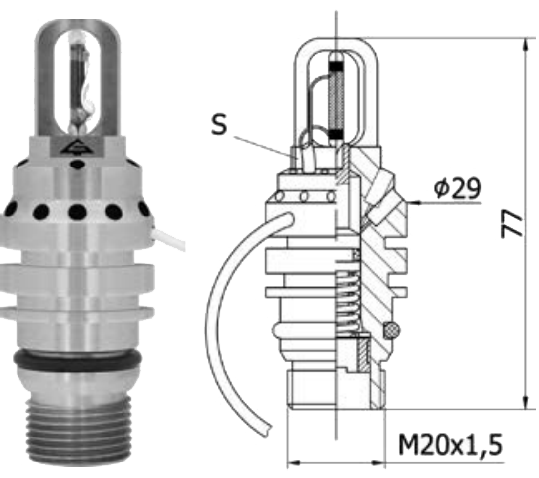

Габаритные размеры не более, мм | 77х30 | ||||
Масса распылителя не более, кг |
0,15 |
||||
Пусковое напряжение постоянного тока, В | 24 ± 10 % | ||||
Пусковой ток не менее, мА | 180 | ||||
Напряжение в дежурном режиме не менее, В | 5 | ||||
Допустимый импульсный ток контроля не более, мА | 5 | ||||
Длительность импульса тока при скважности не менее 8 не более, с | 1 | ||||
Сопротивление изоляции не менее, МОм | 20 | ||||
Время срабатывания при электропуске при температуре воздуха не менее 20°С не более, с | 10 |
Распылителм «Аква-Гефест-ВД» монтажным положением вертикально вниз и горизонтально
Параметр |
Обоначение | ||||||
положением вертикально вниз |
положением горизонтально |
||||||
GEK31 |
GEK33 |
GEK35 |
GEK37 |
GEK39 |
GGEK32 | GGEK36 | |
Коэффициент производительности | 0,008 | 0,011 | 0,014 | 0,017 | 0,02 | 0,01 | 0,015 |
Количество /диаметр отверстий, мм | - | 4х0,65+6х0,65 | 6х0,65+7х0,65 | ||||
Максимальная высота установки, м | 5 |
7 |
9 | 5 | |||
Максимальная защищаемая площадь при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9 | 10 | 9 | 10 |
Условные обозначения для схемы подключения распылителей с электропуском к линии связи
ПКТС «Олимп-И» | Программируемый комплекс технических средств пожарной автоматики «Олимп-И» |
ИПС | Извещатель пожарный сателлитный |
R1(2,3,4) | Резисторы номиналом 150 (600, 20, 2000) Ом, соответственно |
К |
Электрический контакт нормально замкнутый (токопроводящий слой металла, нанесённый на рабочую часть колбы стеклянной термочувствительной с припаянными проводниками) |
K и R1 |
Электрические принципиальные схемы замещения теплового замка |
Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам соответствующих обычных спринклеров «Аква-Гефест».
Элементы принудительного пуска и контроля срабатывания не влияют на обычную работу спринклера. При достижении температуры активации в зоне спринклера произойдёт его штатный запуск, если по каким-либо причинам ранее (например, в режиме «Авт. откл.») не был произведён его принудительный пуск.
Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров оросителей и распылителей традиционного исполнения!
Технические характеристики спринклеров с принудительным пуском «Аква-Гефест»
Параметр | Значение |
Сопротивление нагревательного элемента | 20 Ом |
Время срабатывания спринклера | 8-10с при U=24В и t=20°C |
Температура срабатывания спринклера | 57°С, 68°С, 93°С |
Диаметр колбы спринклера | 3 мм |
Соединительный провод:
тип |
МГТФ |
Присоединительная резьба спринклеров - 1/2 дюйма.
Цвет - без покрытия (бронза), с покрытием (никель, белый).
