| Обозначение модификации | Размер, мм | Кол-во вводов, до | Максимальное кол-во контактов |
| КМ-О IP55 0812 | 86х126х66 | 6 | 12 |
Коробки монтажные огнестойкие КМ-О IP55 предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

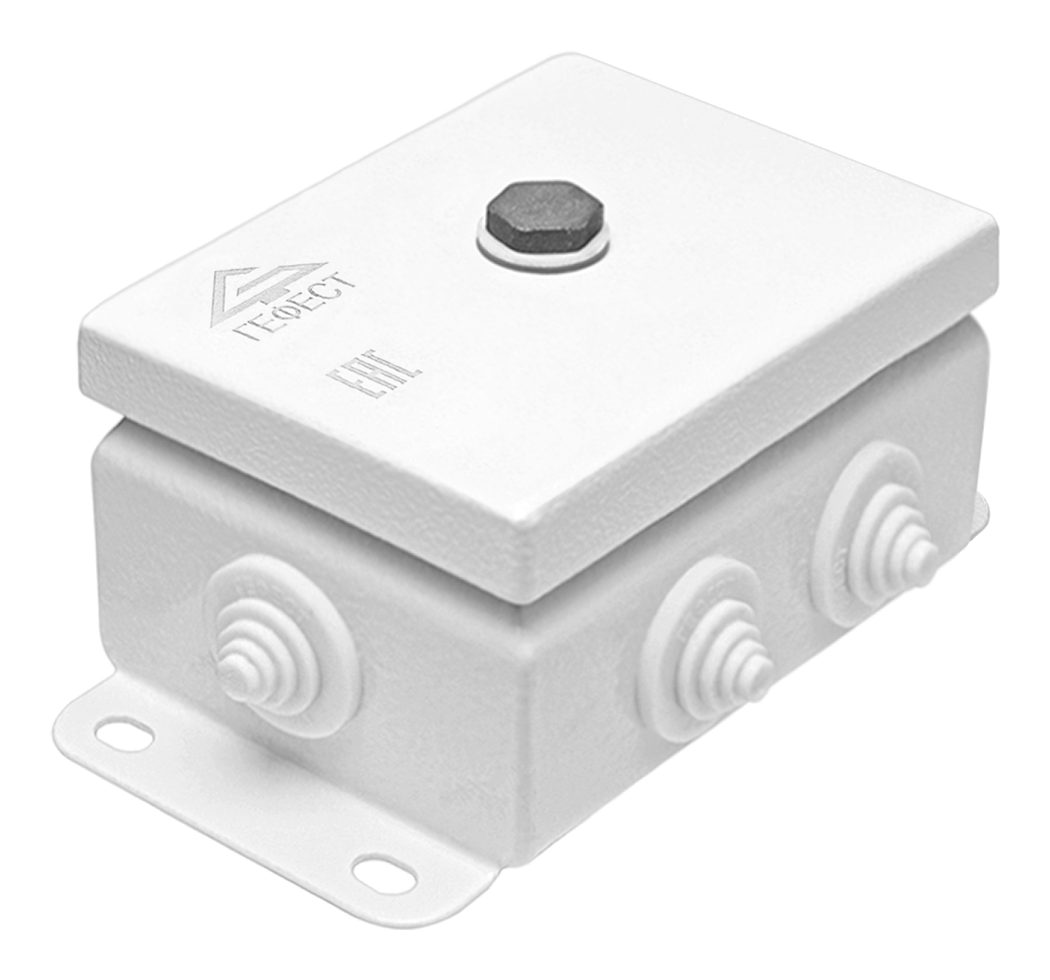

Корпус клеммных распределительных коробок изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.

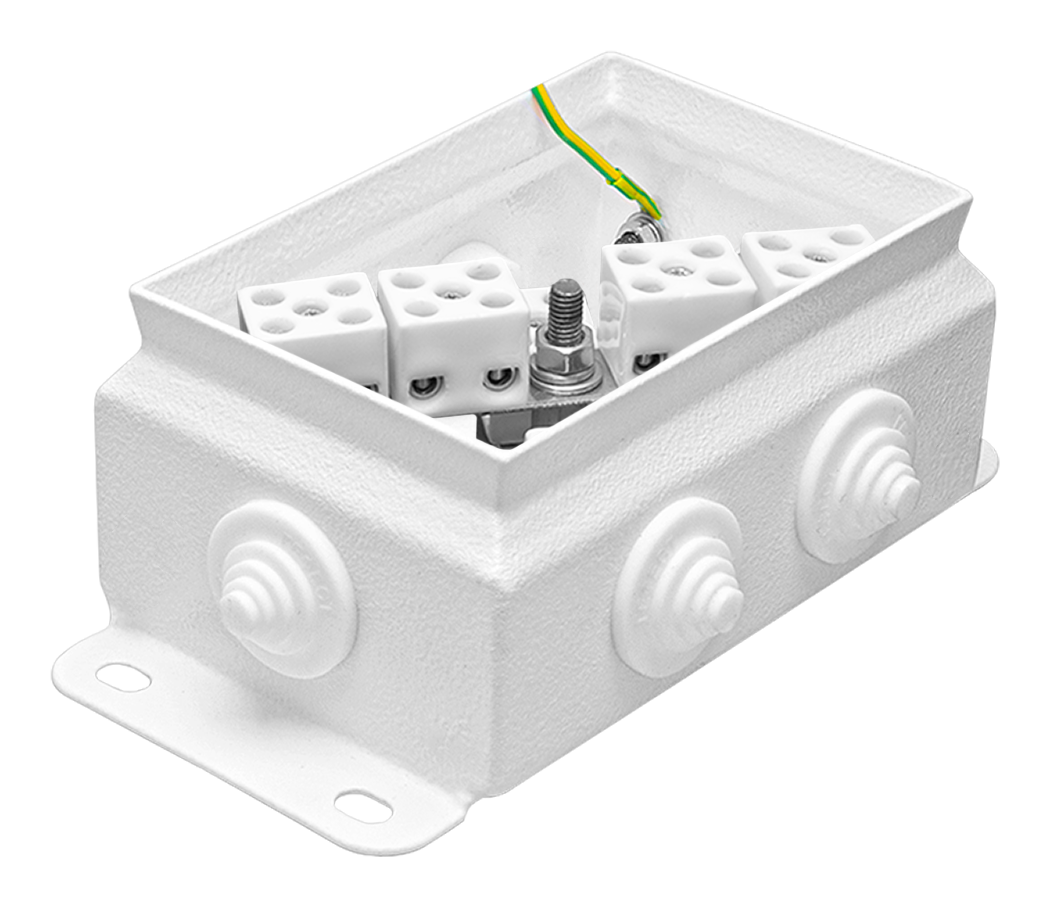

Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Коробки монтажные огнестойкие имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики (ТУ 3449-005-70631050-2009)
Степень защиты: IP55.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 2, ОМ 2.
Диапазон температур окружающей среды при эксплуатации: от - 40ºС до +130ºС.
Диапазон диаметров присоединяемого кабеля (выбирается при заказе): 4-18 мм
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2 .
Номинальное напряжение клемм: 450 В.

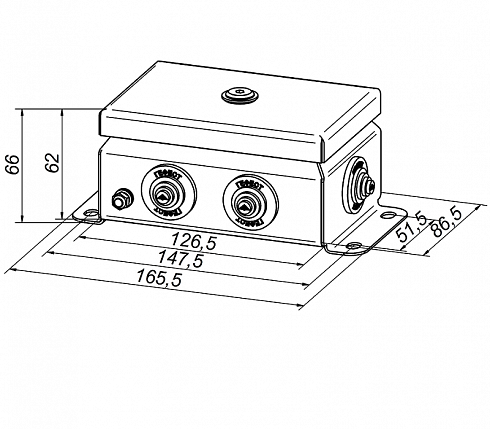

| Габаритный размер | 86х126х62 мм |
| Диапазон диаметров присоединяемого кабеля | 4-18 мм |
| Кабельные вводы | втулки уплотнительные мембранного типа |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 2, ОМ 2 |
| Кол-во контактов | 12 |
| Количество вводов | 6 |
| Масса, не более | 0,6 кг |
| Материал корпуса | оцинкованная сталь |
| Номинальная соединительная способность клемм | 3.0 мм2 |
| Номинальное напряжение клемм | 450 В |
| Обозначение | КМ-О (12к)-IP55 0812, 6 вводов |
| Степень защиты | IP55 |
| Температура эксплуатации | - 40ºС до +130ºС |
| Типоразмер | 0812 |
OKЛ
Минимально возможное и максимально возможное сечение который может зажать керамическая клемма от 0,7 -до 3 для клеммы на 3 мм², от 0,7 -до 6 мм для клеммы на 6 мм², от 1 -до 10 для клеммы на 10 мм².
