Арт. УТ000031492
1980 руб.
Описание
Описание:
Коробки монтажные огнестойкие КМ-О(П) предназначены для соединения и разветвления кабельных линий и способны обеспечить их надёжную коммутацию в условиях пожара. Применяются для монтажа внутри помещений и на открытом воздухе. Корпус коробок изготовлен из огнестойкого самозатухающего пластика, устойчивого к ультрафиолетовому излучению. Внутри корпуса коробок расположен блок керамических клемм на металлическом основании.
Конструкция:

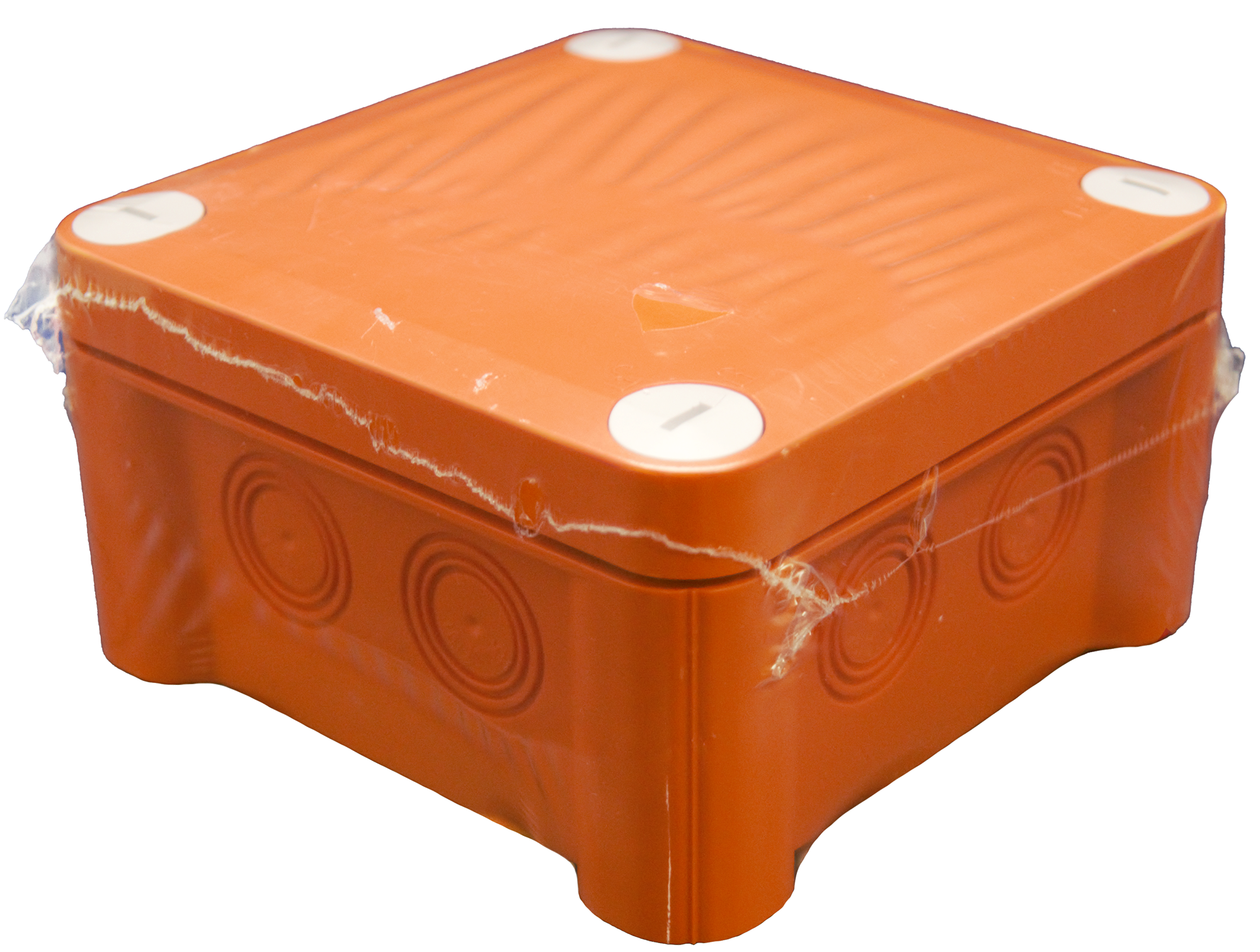

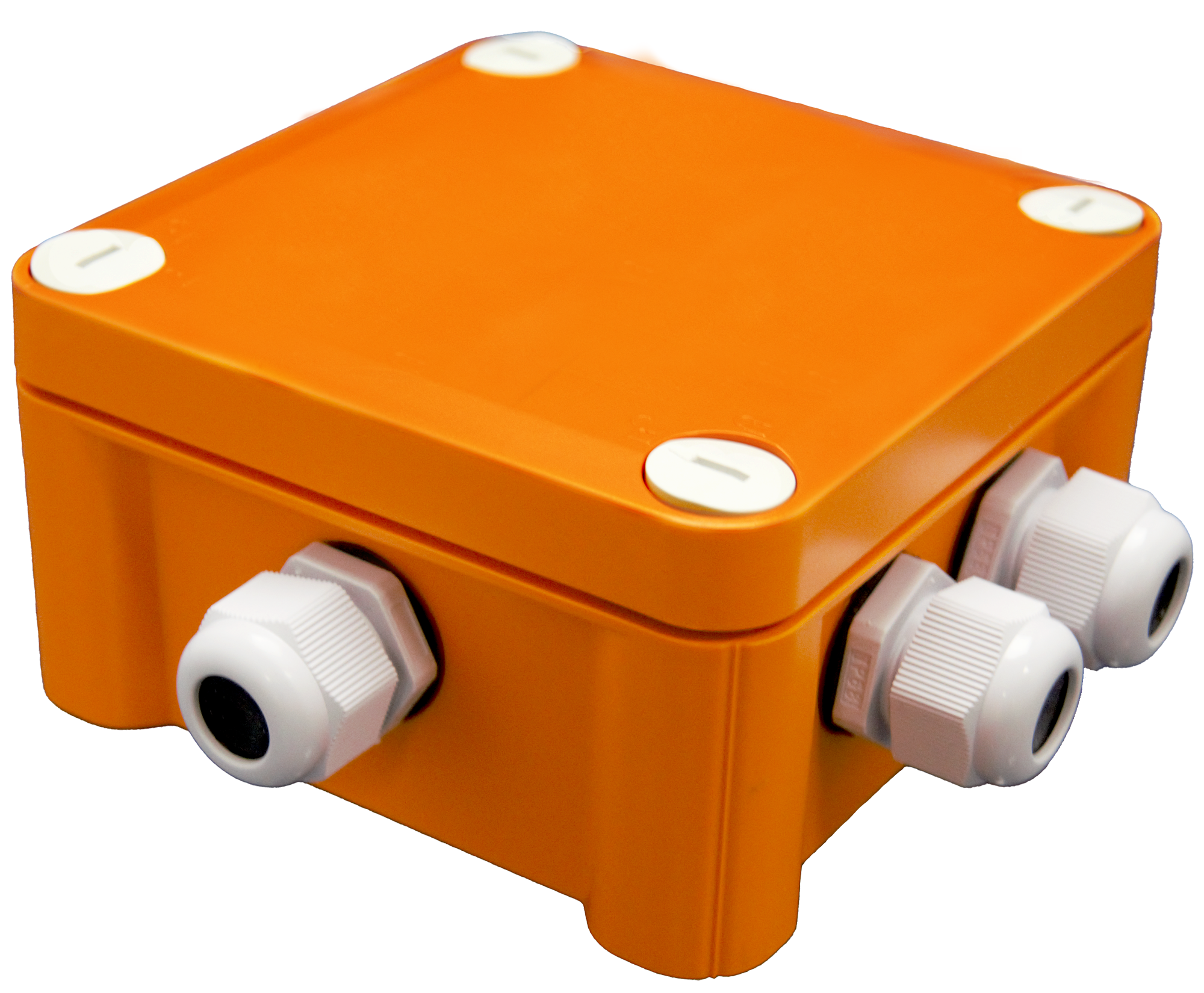

Корпус коробки монтажной огнестойкой КМ-О(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё. Герметичность коробки обеспечивается силиконовой уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, силиконовых шайб и кабельных вводов.

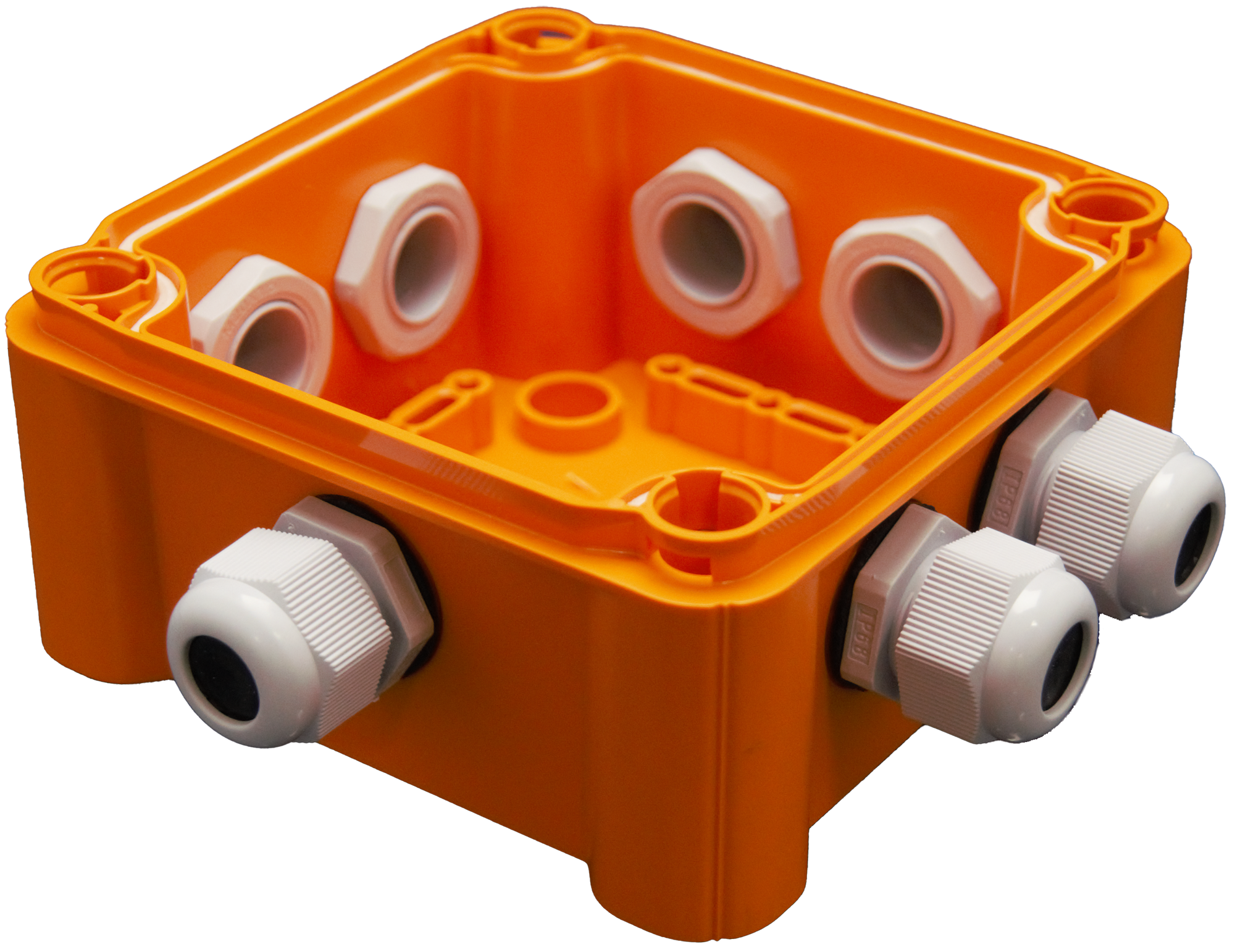

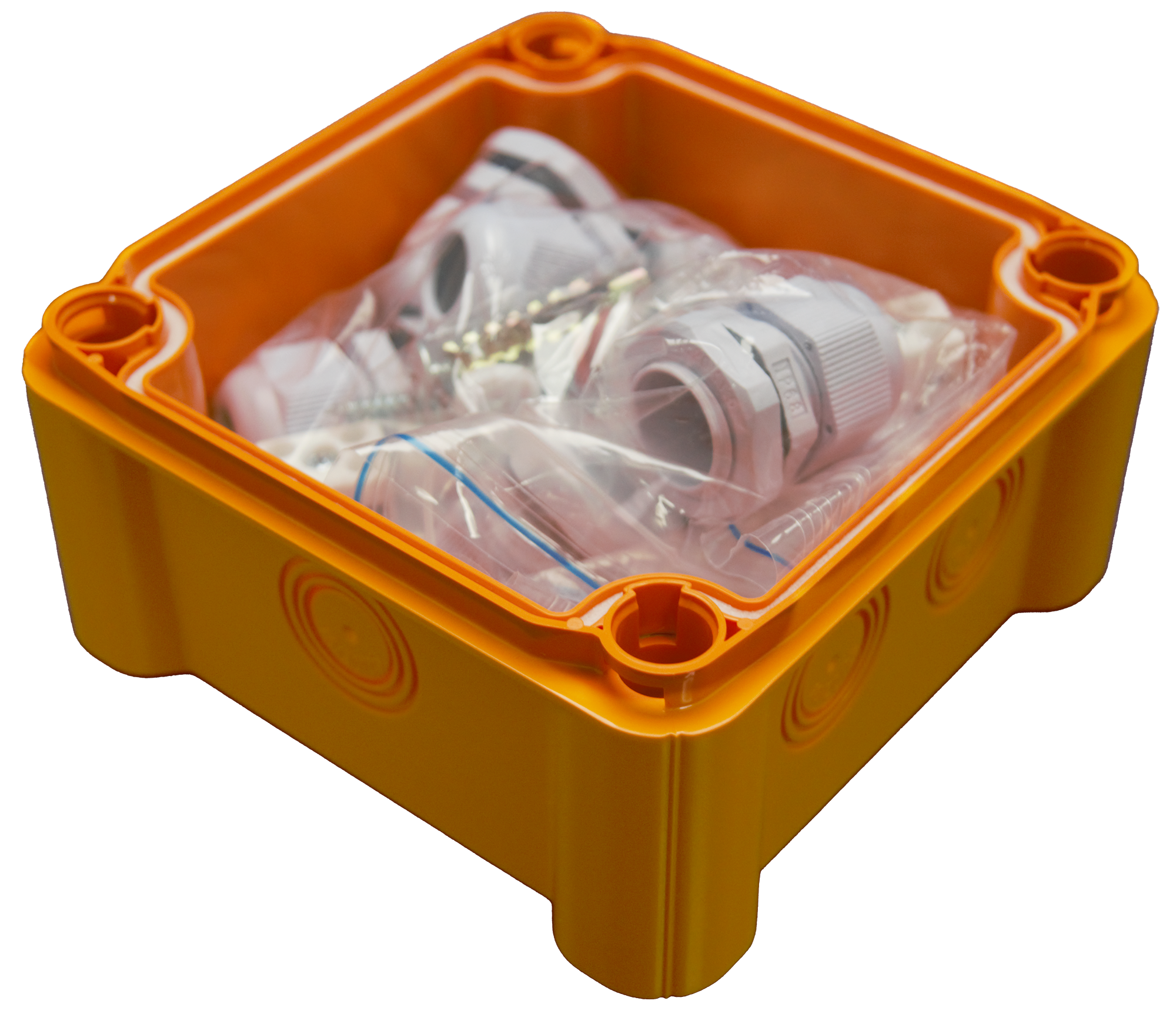

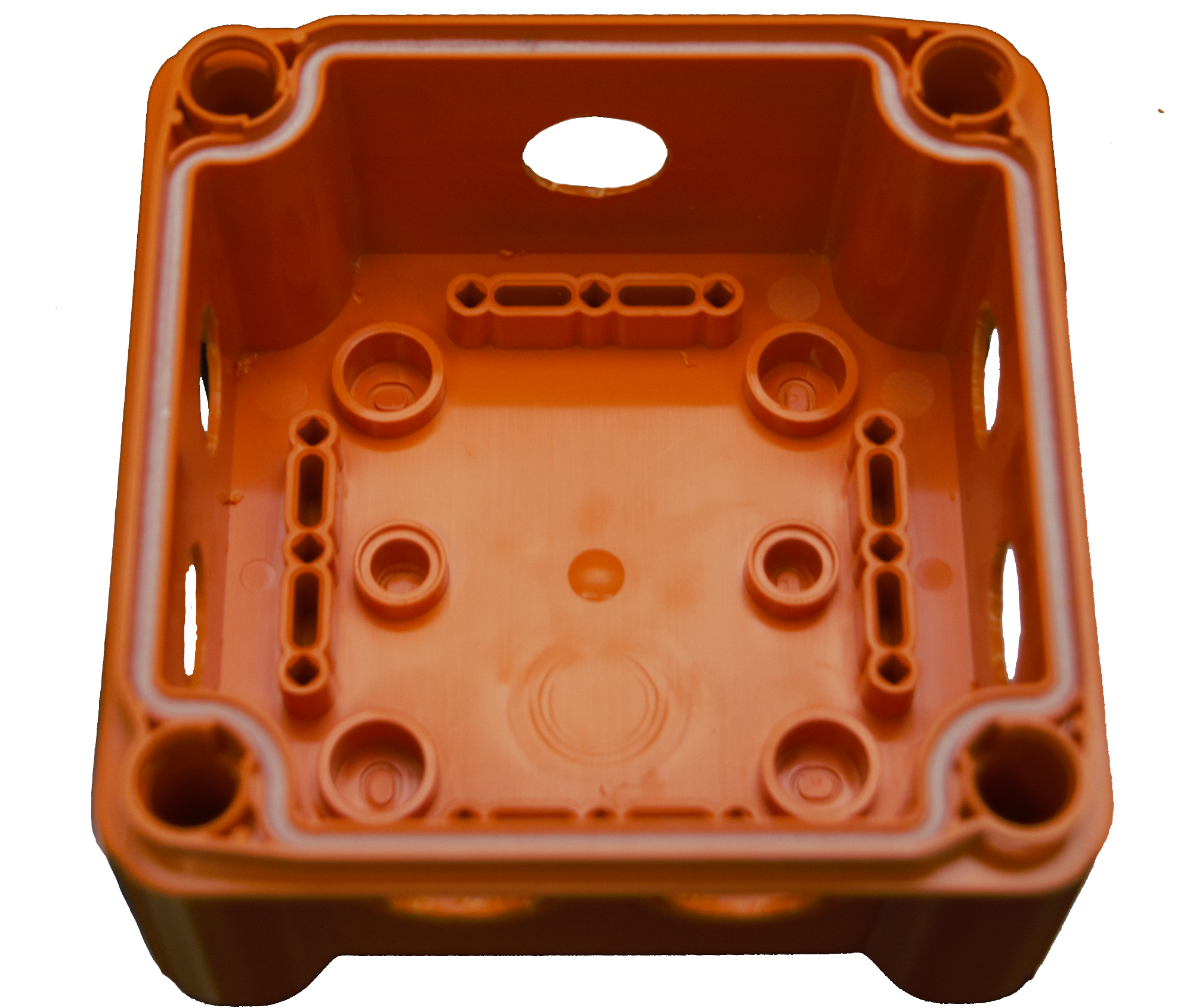

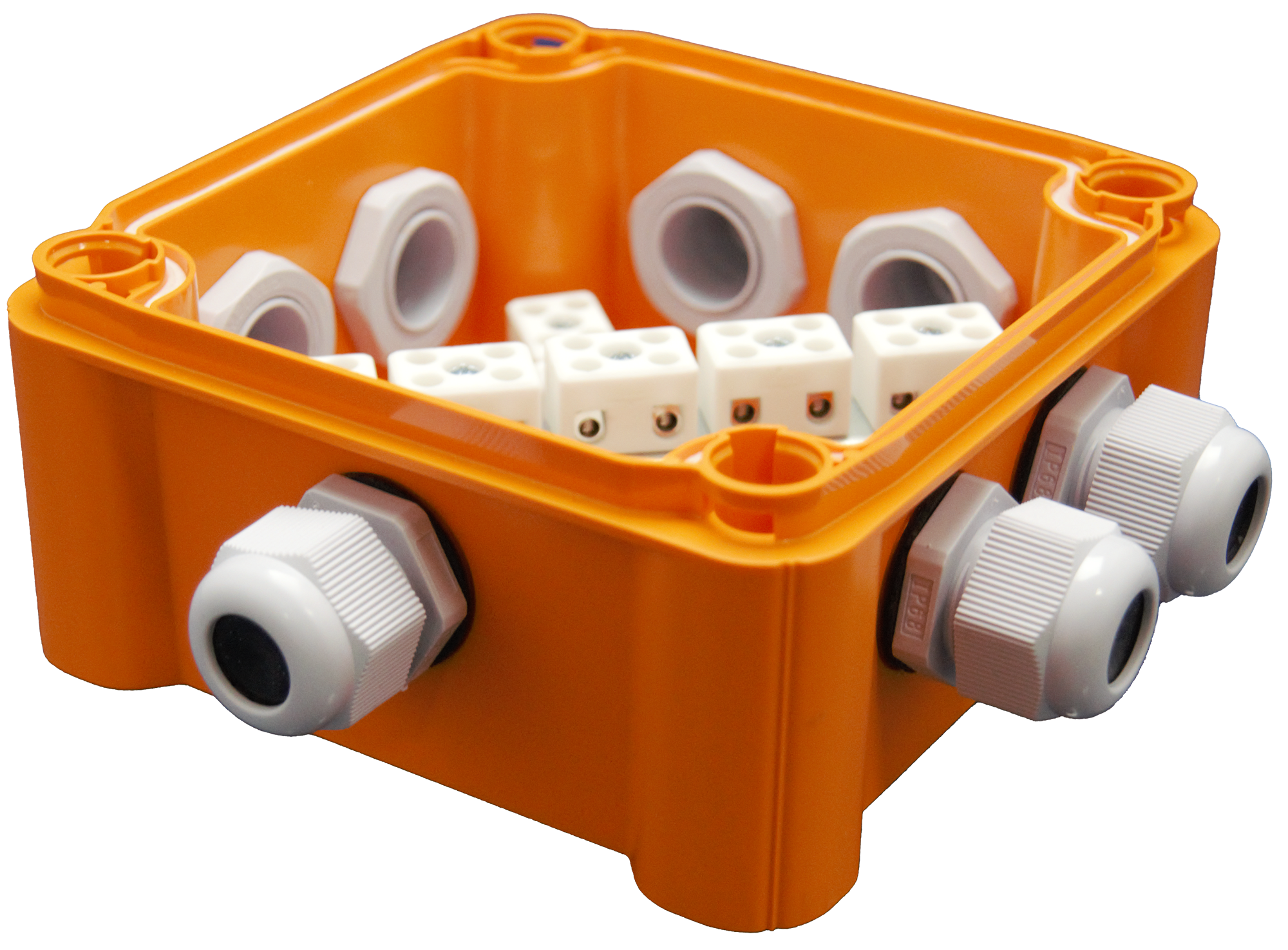

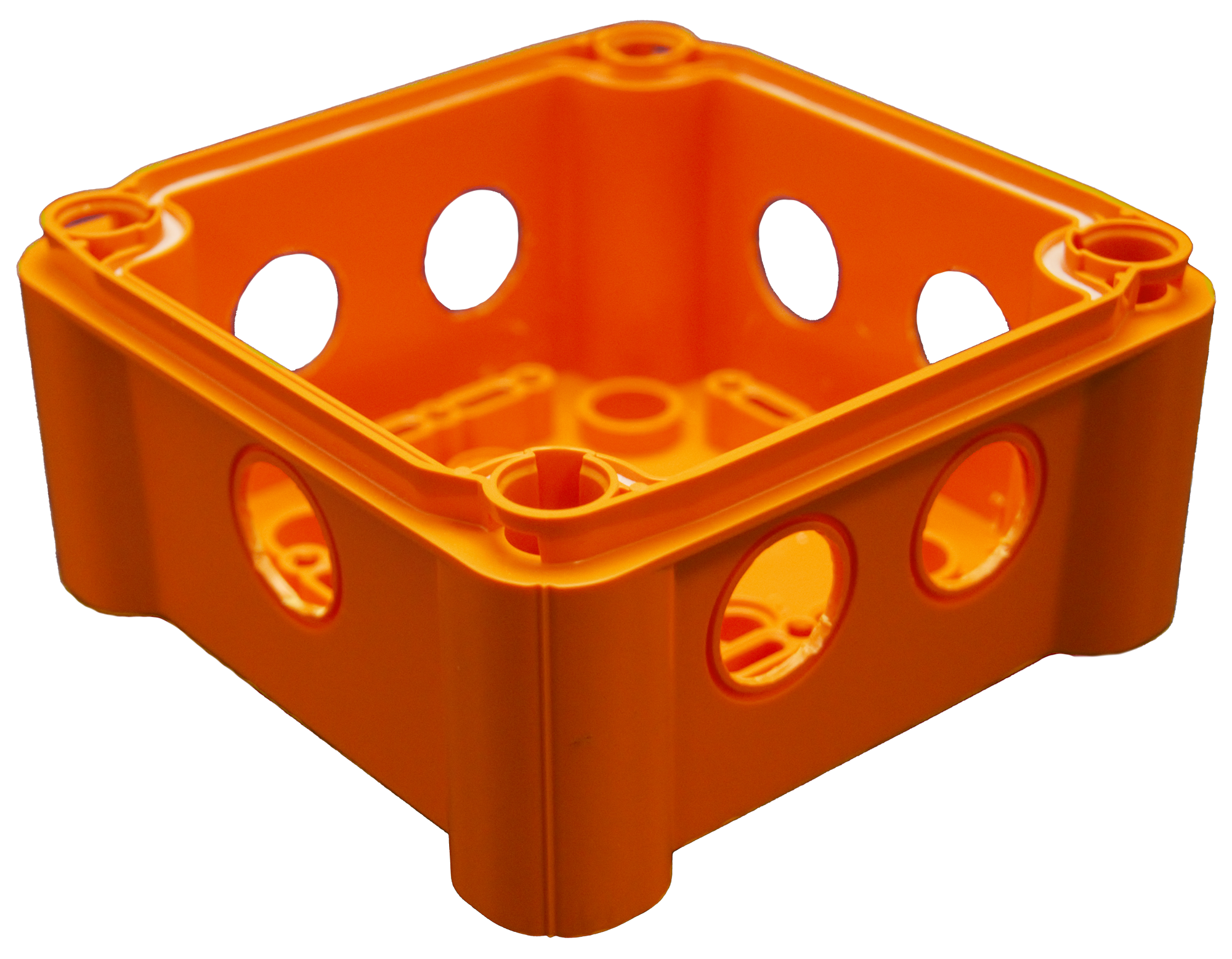

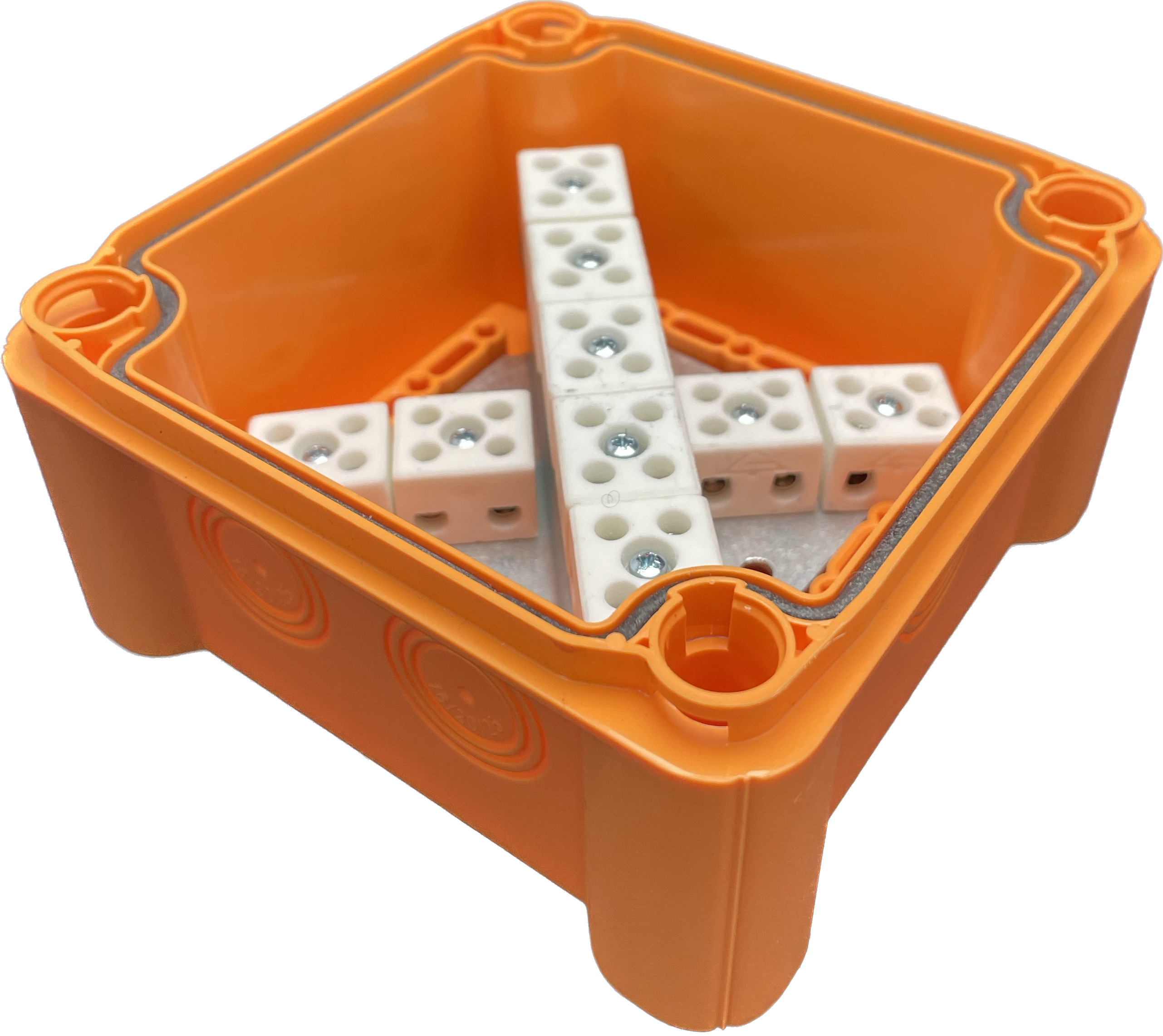

Внутри корпуса, на оцинкованном металлическом основании толщиной 2 мм, размещен блок термостойких керамических клемм. В корпус коробки могут быть установлены гермовводы из эластомера или пластмассы. Тип гермоввода указывается при заказе. Стенки коробки КМ-О 1212 (П) имеют удаляемые профили, под гермовводы размерами М16, М20, М25. Для удаления профиля рекомендуется использовать ступенчатые свёрла диаметрами 16, 20, 25 мм. Для крепления коробки предназначены входящие в комплект поставки саморезы с пресс-шайбой (DIN 968), металлические дюбеля и уплотнительные элементы. Крепление коробки осуществляется через металлическое основание с клеммными колодками и удаляемые профили в дне коробки.
Особенности:
- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течении 10с и не образует воспламеняющихся капель при горении);
- материал коробки устойчив к ультрафиолетовому излучению;
- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
- запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
- все металлические детали коробки оцинкованы;
- возможность выбора типа и размера гермоввода;
- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и ярко-оранжевый (RAL 2003).
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики:
(П6-12) - тип кабельного ввода (П)
Пластиковый ввод (П4-8) - М16 (П6-12)* - М20 (П12-15) - М25 (Р)
Резиновый ввод (Р5-9) - М16 (Р8-13)* - М20 (Р11-17) - М25
Коробки монтажные огнестойкие КМ-О(П) предназначены для соединения и разветвления кабельных линий и способны обеспечить их надёжную коммутацию в условиях пожара. Применяются для монтажа внутри помещений и на открытом воздухе. Корпус коробок изготовлен из огнестойкого самозатухающего пластика, устойчивого к ультрафиолетовому излучению. Внутри корпуса коробок расположен блок керамических клемм на металлическом основании.
Конструкция:
Корпус коробки монтажной огнестойкой КМ-О(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё. Герметичность коробки обеспечивается силиконовой уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, силиконовых шайб и кабельных вводов.
Внутри корпуса, на оцинкованном металлическом основании толщиной 2 мм, размещен блок термостойких керамических клемм. В корпус коробки могут быть установлены гермовводы из эластомера или пластмассы. Тип гермоввода указывается при заказе. Стенки коробки КМ-О 1212 (П) имеют удаляемые профили, под гермовводы размерами М16, М20, М25. Для удаления профиля рекомендуется использовать ступенчатые свёрла диаметрами 16, 20, 25 мм. Для крепления коробки предназначены входящие в комплект поставки саморезы с пресс-шайбой (DIN 968), металлические дюбеля и уплотнительные элементы. Крепление коробки осуществляется через металлическое основание с клеммными колодками и удаляемые профили в дне коробки.
Особенности:
- корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течении 10с и не образует воспламеняющихся капель при горении);
- материал коробки устойчив к ультрафиолетовому излучению;
- прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
- использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
- запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
- на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
- все металлические детали коробки оцинкованы;
- возможность выбора типа и размера гермоввода;
- коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и ярко-оранжевый (RAL 2003).
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики:
Параметр |
Значение |
---|---|

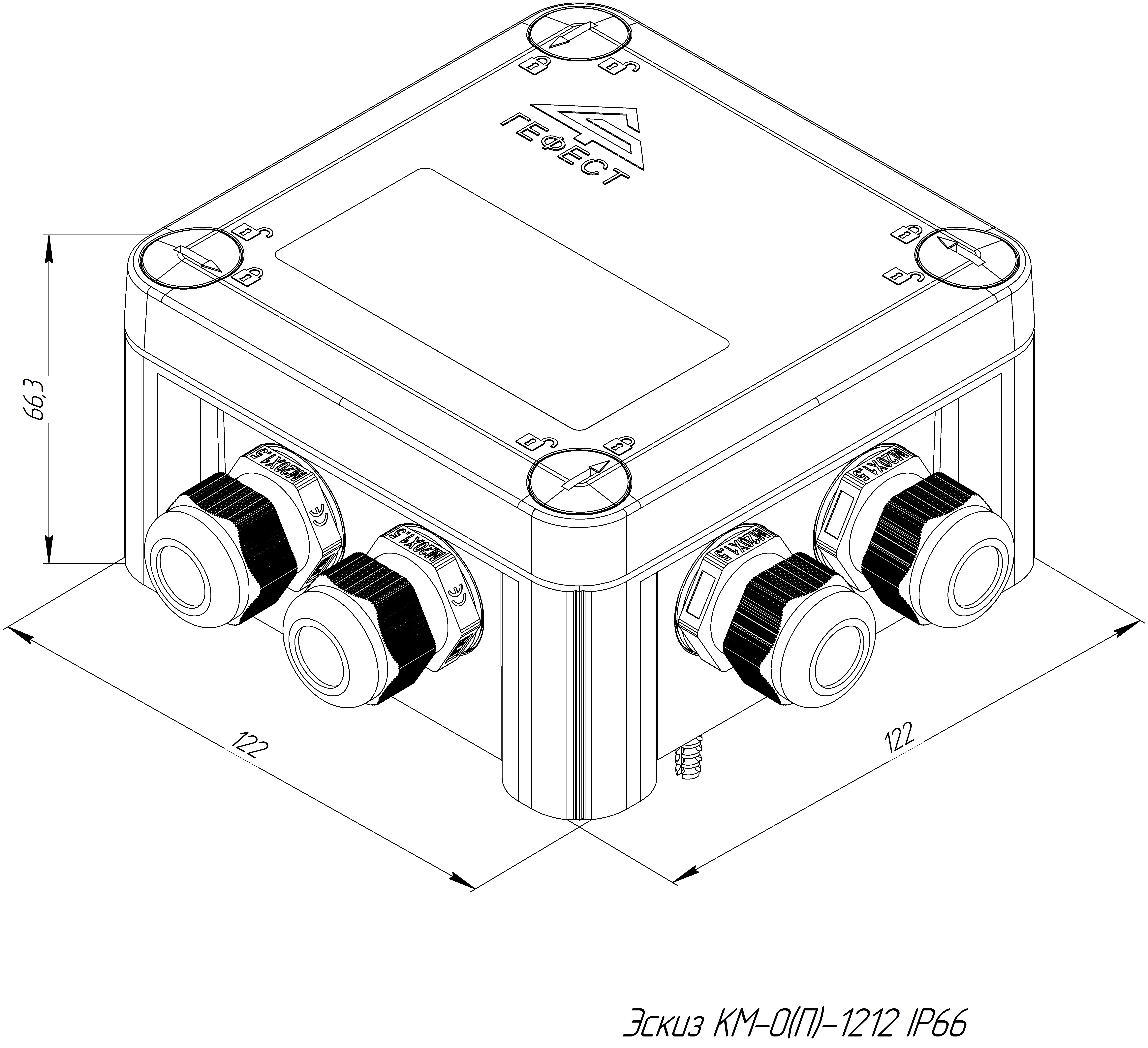

Размер, без учёта элементов крепления и кабельных вводов | 122x122x66 мм |
Количество кабельных вводов | 7 |
Диапазон температур окружающей среды при эксплуатации |
от -40 до +90°C |
Климатическое исполнение по ГОСТ 15150 | У1 |
Огнестойкость в составе кабельной линии | 60 мин |
Степень защиты | IP66(Р) |
Номинальная соединительная способность клемм |
3.0, 6.0, 10.0 мм2 |
Диапазон мин. и макс. диаметров присоединяемого кабеля (Пластиковый ввод) |
(П4-8), (П6-12)*, (П12-15) |
Диапазон мин. и макс. диаметров присоединяемого кабеля (Резиновый ввод) | (Р5-9), (Р8-13)*, (Р11-17) |
Номинальное напряжение | 450 В |
Размер отверстий для крепления коробок | 7 мм |
Гарантийный срок эксплуатации коробки со дня ввода в эксплуатацию | 24 месяца |
*для коробки размером 0808 используется размер ввода М20(6-12)
Паспорт и руководство по эксплуатации прилагаются на партию.

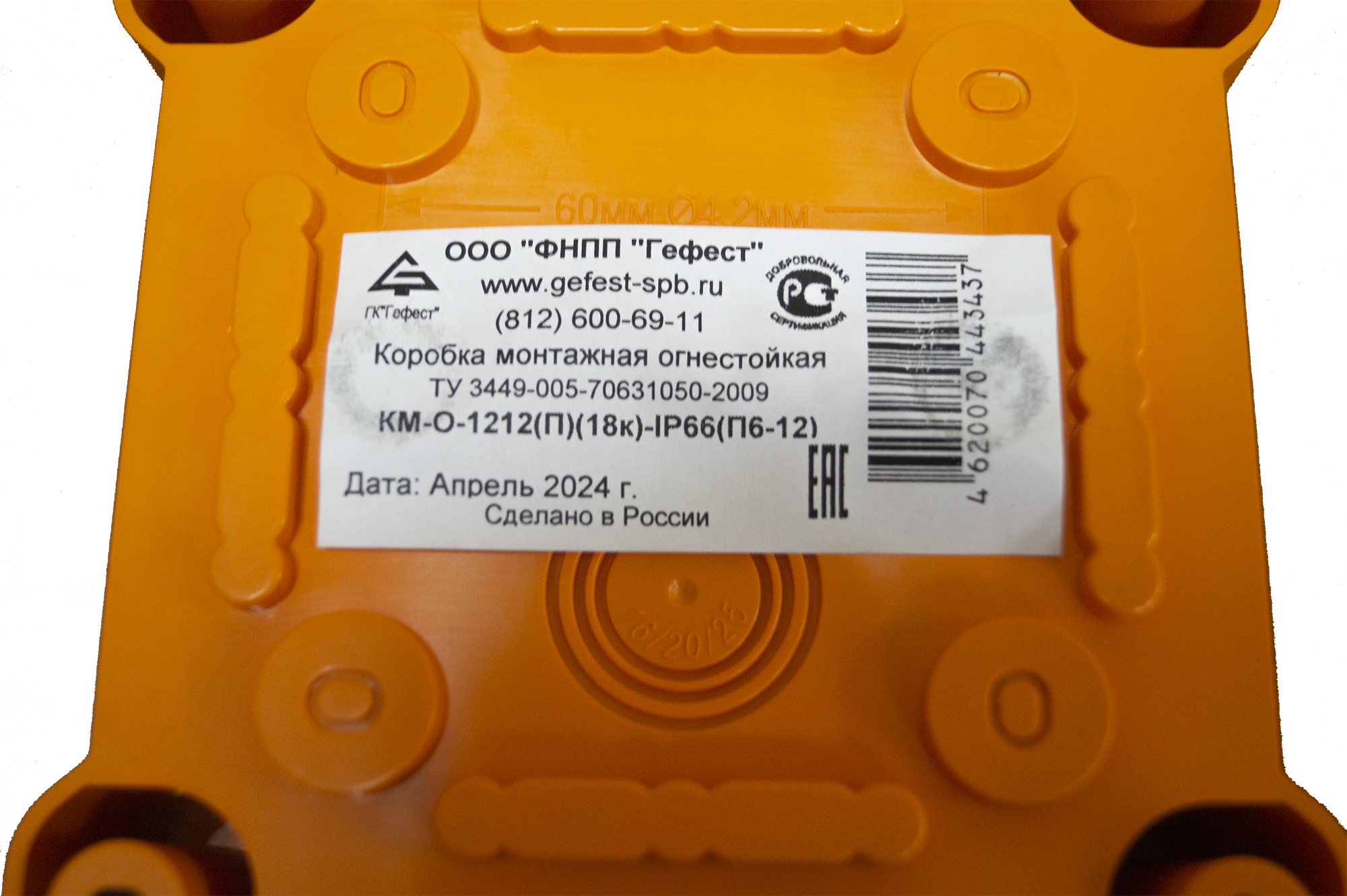

Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP66- КМ-О-1212(П)(18к)-IP66(П6-12), где:
КМ-О – тип коробка монтажная огнестойкая;
1212 – размер корпуса
(П) – материал корпуса (Пластик негорючий самозатухающий)
(8к)- максимальное количество контактов 1010: 6 или 8; 1212: 14 или 18
(П6-12) - тип кабельного ввода (П)
Пластиковый ввод (П4-8) - М16 (П6-12)* - М20 (П12-15) - М25 (Р)
Резиновый ввод (Р5-9) - М16 (Р8-13)* - М20 (Р11-17) - М25
Характеристики
Габаритные размеры | 122 |
Габаритный размер | 66 |
Кол-во вводов, до | 7 |
Кол-во контактов | 18 |
Макс. сечение проводов, зажимаемых в клеммах | 3,0 |
Максимальное напряжение | 450 |
Масса | 0,49 кг |
Материал корпуса | АБС-пластик |
Номинальное напряжение клемм | 450 |
Обозначение | КМ-О-1212(П)(18к)-IP66(П6-12) |
Температура эксплуатации | от -40 до +80°C |
