Обозначение модификации | Размер, мм | Кол-во вводов, до |
---|---|---|
КМ-IP55-1530 нерж | 150х300х62 | 14 |

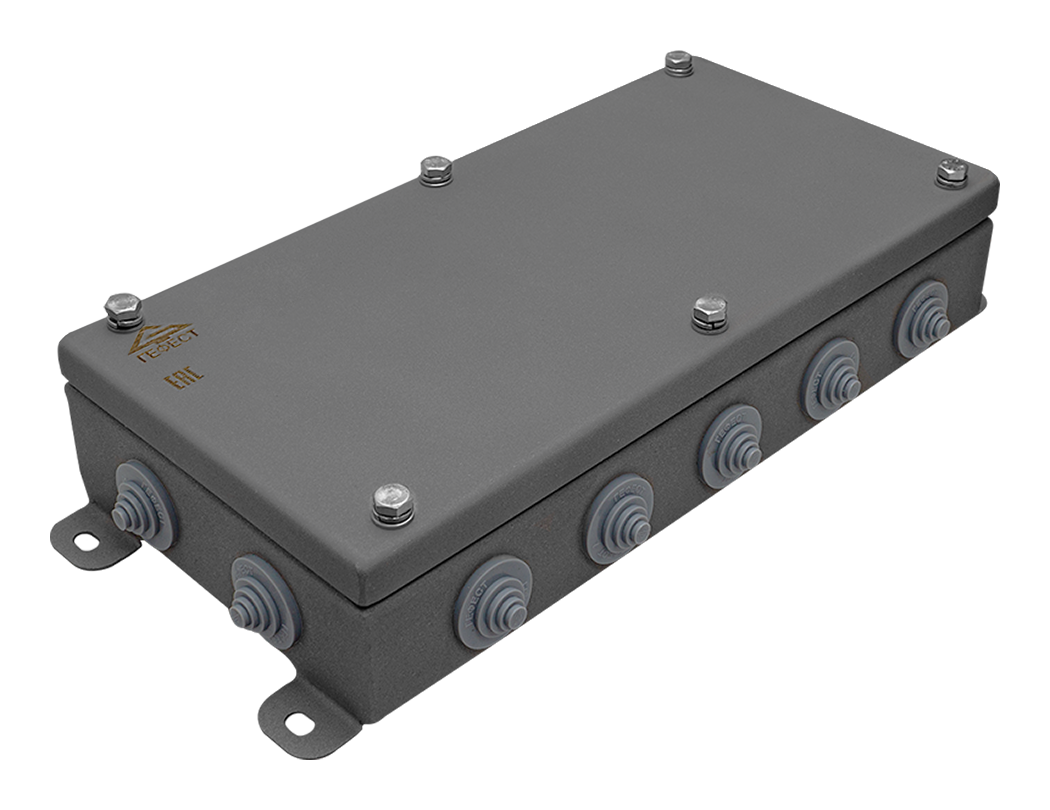

Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм. Корпус коробок монтажных из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Коробки монтажные изготовлены из листовой нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Все наружные элементы крепления выполнены из нержавеющей стали.

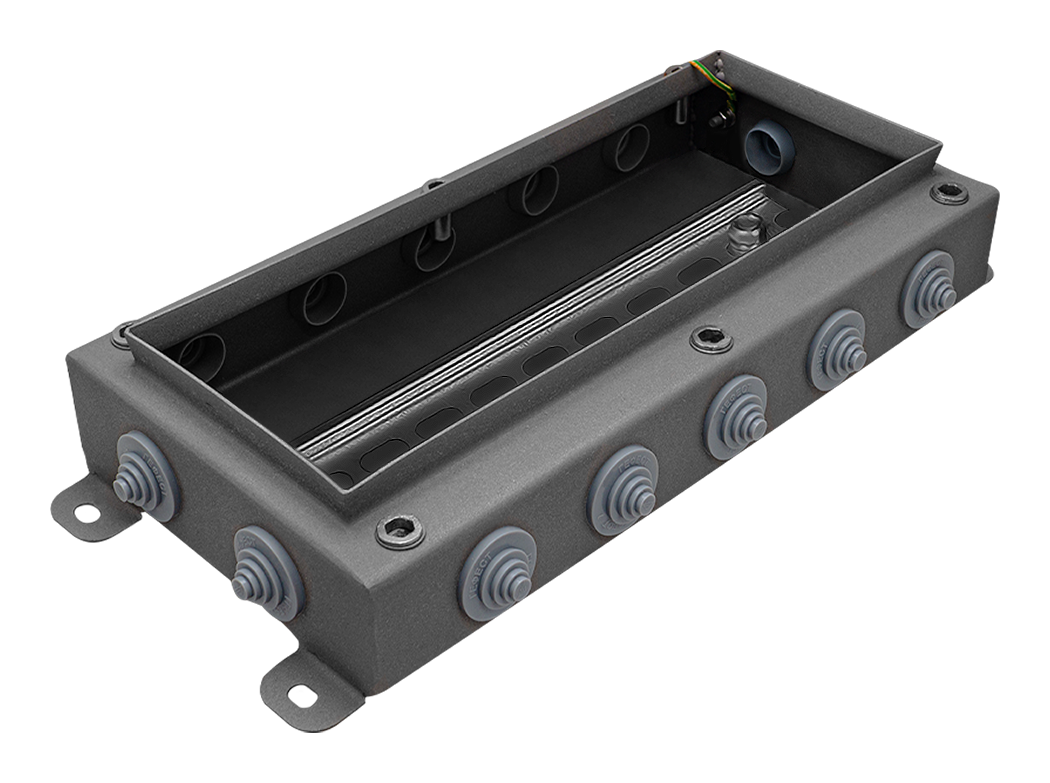

Внутри корпуса монтажной коробки установлена стальная гальванизированная DIN-рейка Ω-типа шириной 35 мм и высотой 7,5 мм, предназначенная для крепления клеммных колодок. Также могут использоваться клеммные колодки для навесного монтажа, например, клеммы Wago.
Клеммные колодки в комплект поставки не входят.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Характеристики
Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 2, УХЛ 5, УТ 2, УТ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
Диапазон диаметров присоединяемого кабеля: 4-18 мм.
Масса для IP54, не более 1,86 кг

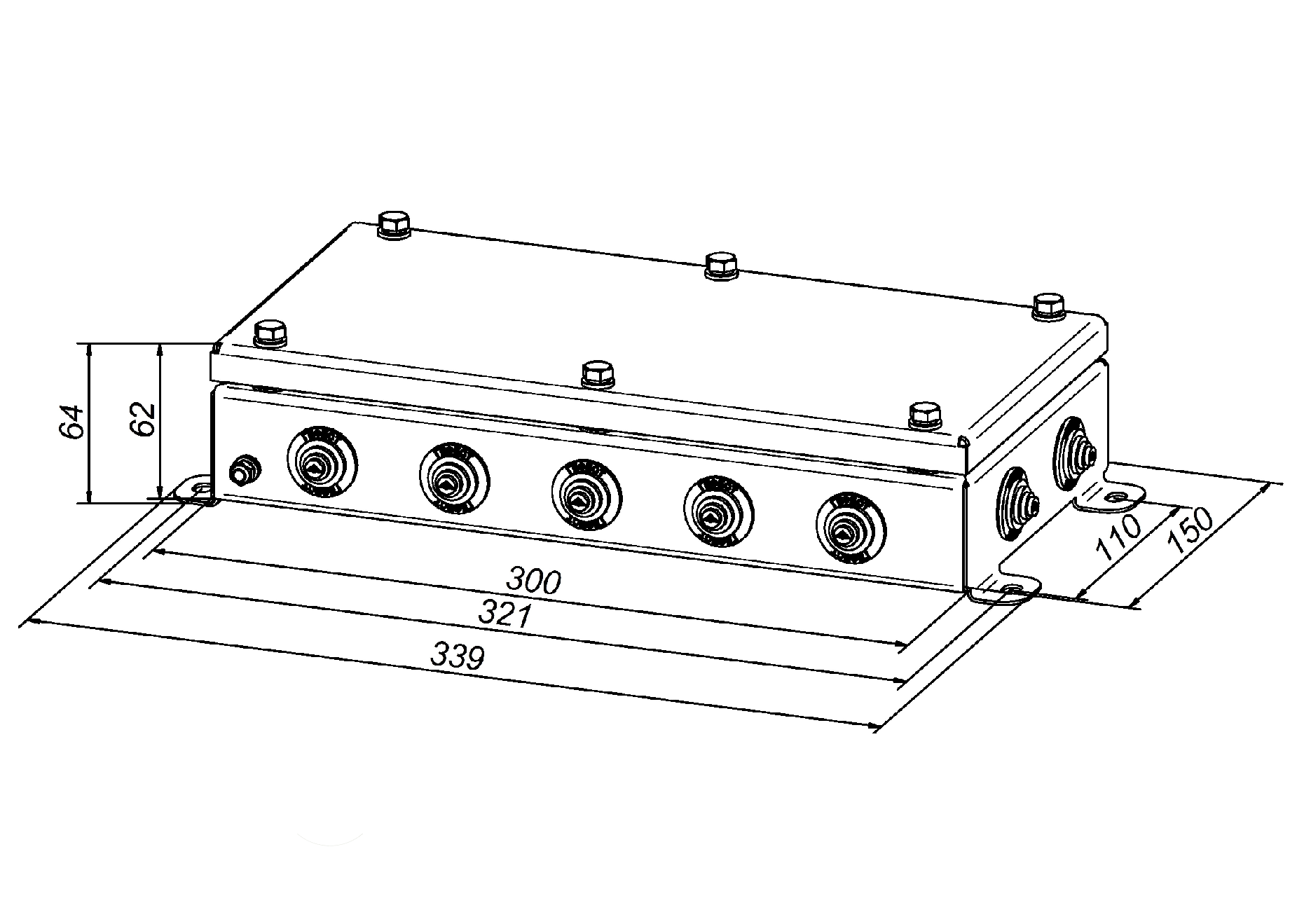

Габаритный размер | 150х300х62 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Кабельные вводы | втулки уплотнительные мембранного типа |
Климатическое исполнение по ГОСТ 15150 | УХЛ 2, УХЛ 5, УТ 2, УТ 5 |
Кол-во вводов, до | 14 |
Масса, не более | 2,5 кг |
Материал корпуса | нержавеющая сталь |
Обозначение | КМ-IP55-1530 нерж |
Степень защиты | IP55 |
Температура эксплуатации | -40ºС до +100ºС |
