Обозначение модификации | Размер, мм | Кол-во вводов, до |
---|---|---|
КМ-IP55-2020 | 200х200х62 | 12 |

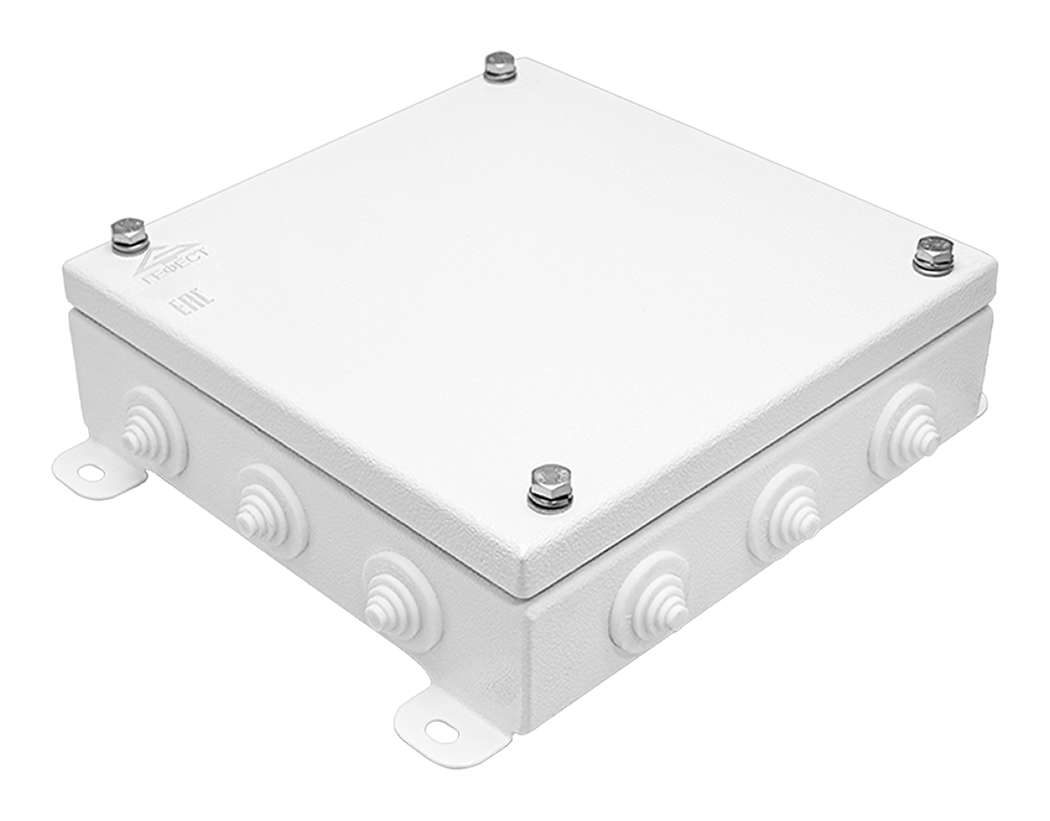

Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. За счет гальванической обработки и полимерного покрытия он имеет двойную защиту от коррозии. Элементы крепления и соединений также имеют гальваническое антикоррозионное покрытие. Плотность прилегания крышки к корпусу обеспечивается силиконовой прокладкой.
Внутри корпуса монтажной коробки установлен зажим заземления. Крышка монтажной коробки соединяется проводом заземления с зажимом «РЕ» внутри корпуса.
В боковых стенках установлены втулки уплотнительные мембранного типа под кабель с внешним диаметром 4-17 мм, обеспечивающие степень защиты от проникновения не ниже IP55.

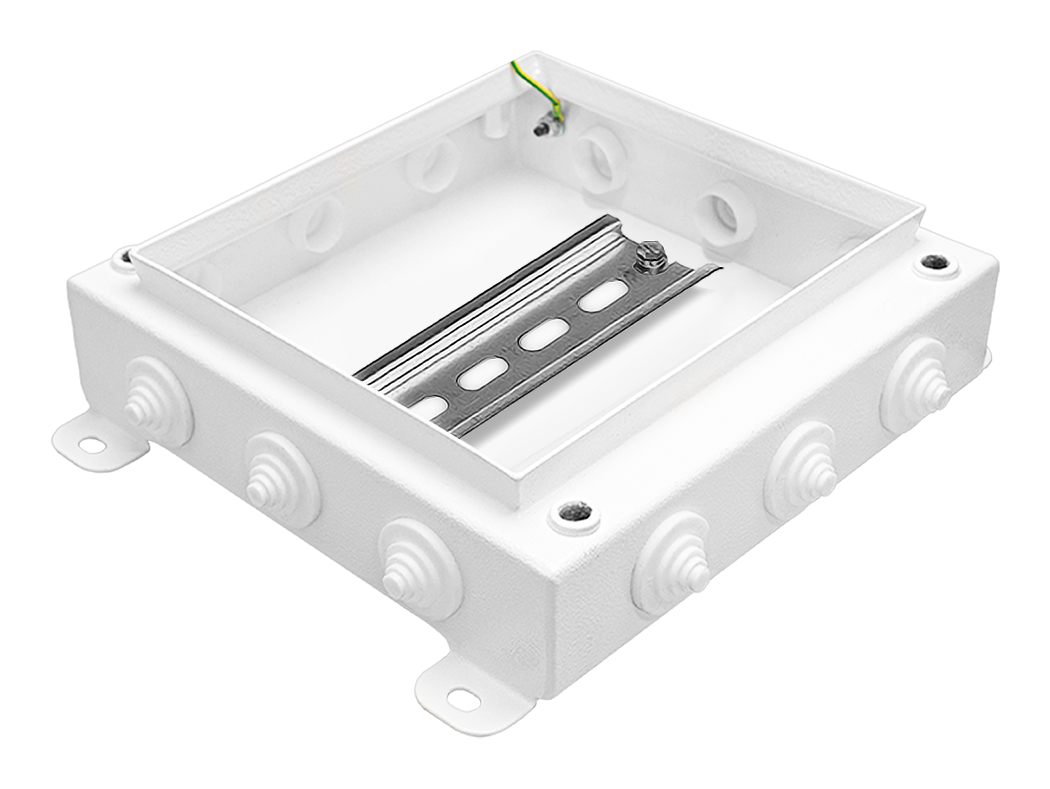

Внутри корпуса монтажной коробки установлена стальная гальванизированная DIN-рейка Ω-типа шириной 35 мм и высотой 7,5 мм, предназначенная для крепления клеммных колодок. Также могут использоваться клеммные колодки для навесного монтажа, например, клеммы Wago.
Внимание! Клеммные колодки в комплект поставки не входят.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Возможна покраска в цвет из каталога RAL.
Характеристики
Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 2.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
Диапазон минимального и максимального диаметров присоединяемого кабеля 4-18 мм.
Масса для IP55, не более 1,67 кг
Габаритный размер | 200х200х62 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Кабельные вводы | втулки уплотнительные мембранного типа |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1 |
Кол-во вводов, до | 12 |
Масса | 1,67 |
Масса, не более | 1,8 кг |
Материал корпуса | сталь с цинковым и полимерным покрытием |
Обозначение | КМ-IP55-2020 |
Степень защиты | IP55 |
Температура эксплуатации | -40ºС до +100ºС |
