Обозначение модификации | Размер, мм | Кол-во вводов, до | Колво контактов, до |
КМ-О (16к)-IP55-1224нерж. (-60 ºС) | 123х240х62 | 12 | 16 |

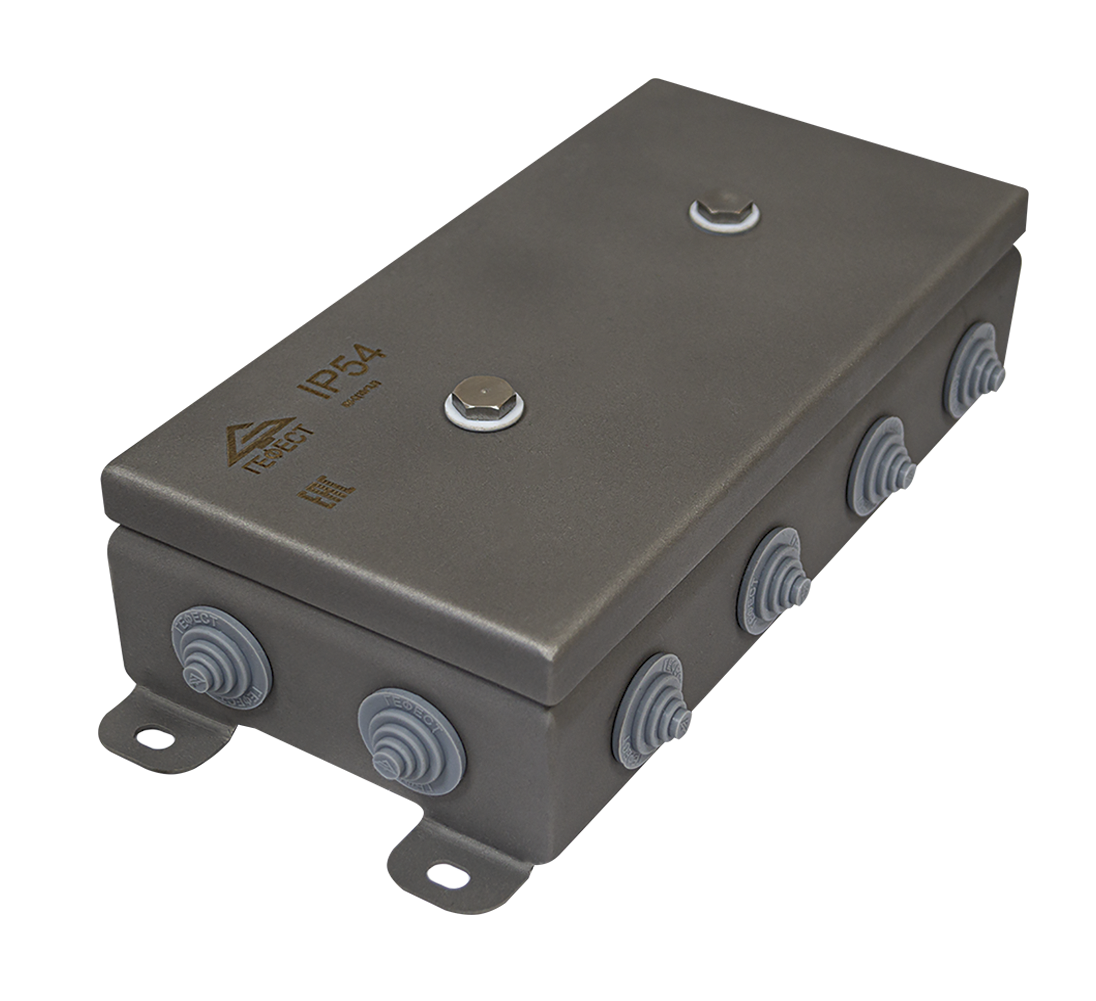

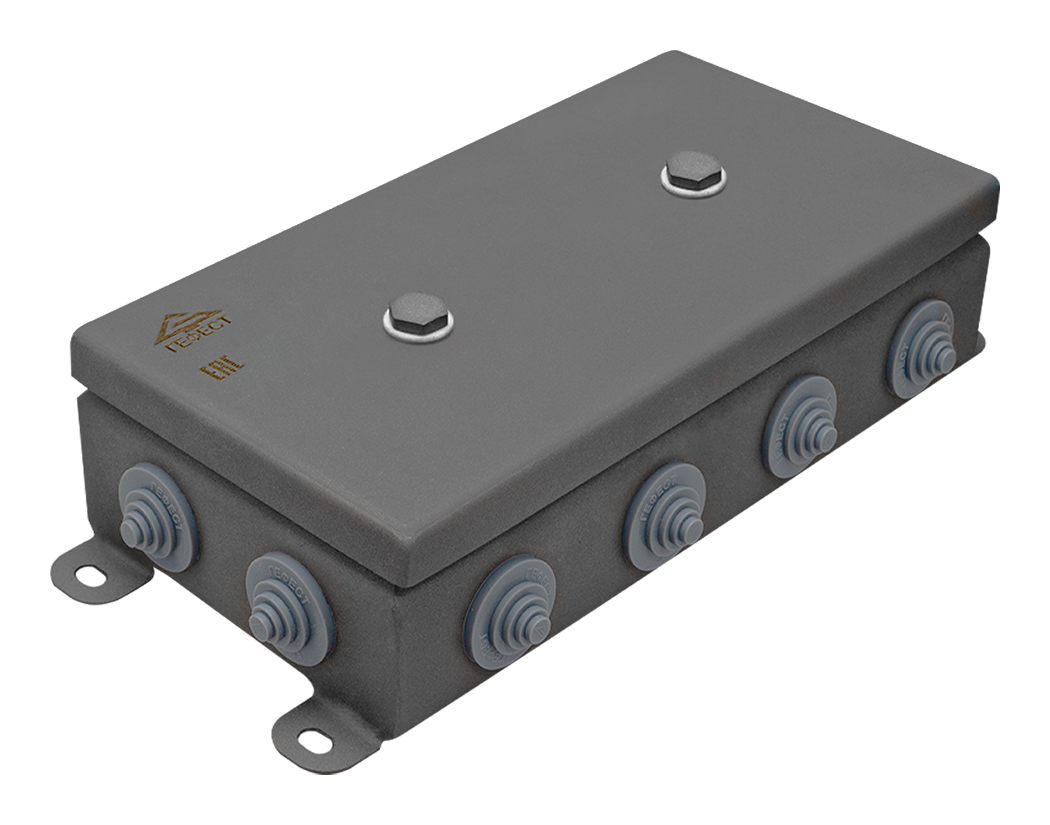

Коробки монтажные огнестойкие исполнение «Север» КМ-О IP55 предназначены для соединения и разветвления огнестойких кабельных линий в районах с особо холодным климатом с температурой окружающей среды до -60°С.

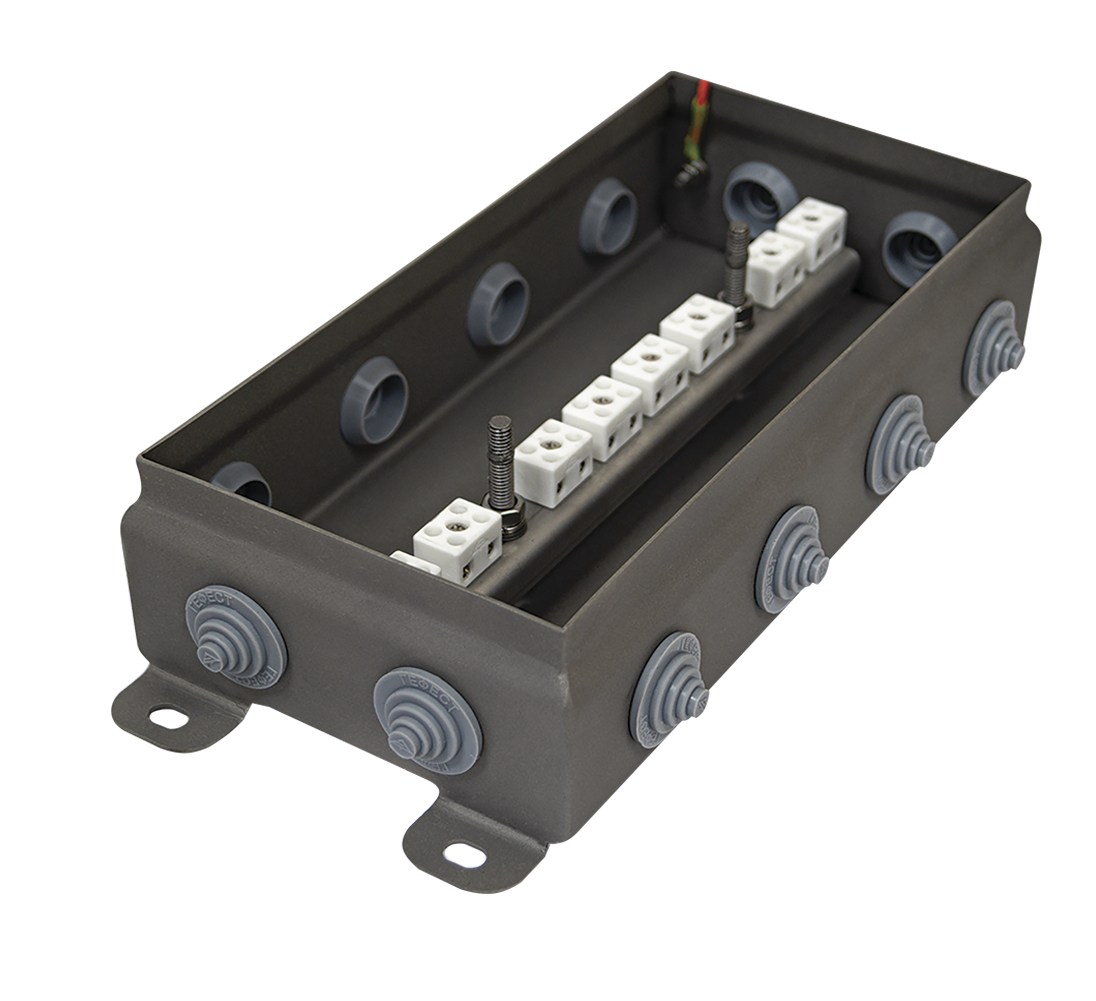

Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из листовой нержавеющей стали AISI 304 либо AISI 316 толщиной 1,2 мм. Конструкция Корпус коробок монтажных огнестойких исполнение «Север» имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены втулки уплотнительные мембранного типа, обеспечивающие степень защиты от проникновения не ниже IP55.
Особенность
Коробки монтажные огнестойкие исполнение «Север» изготовлены из нержавеющей стали марки AISI 304 и AISI 316, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали. Мембранные втулки, и уплотнительная прокладка выполнены из морозостойкого силикона, рассчитанного на температуру окружающей среды до -60 °С.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ 3449-005-70631050-2009.
Характеристики
Степень защиты: IP55.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: ЭХЛ 2, ЭХЛ 5, ОМ 2, ОМ 5.
Диапазон температур окружающей среды при эксплуатации: от -60 до +130°С.
Диапазон диаметров присоединяемого кабеля: 4-18 мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.

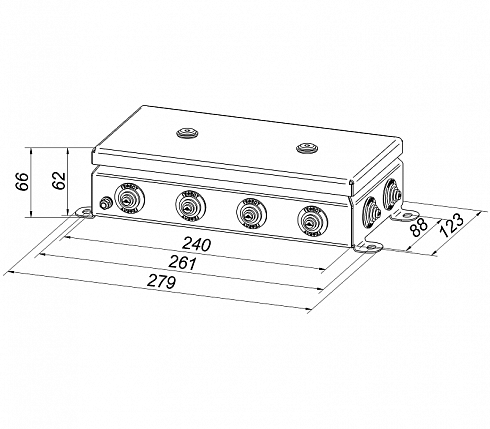

Габаритный размер | 123х240х62 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Кабельные вводы | из нержавеющей стали |
Климатическое исполнение по ГОСТ 15150 | ЭХЛ 2, ЭХЛ 5, ОМ 2, ОМ 5 |
Кол-во вводов, до | 12 |
Кол-во контактов | 16 |
Масса, не более | 1,8 кг |
Номинальная соединительная способность клемм | 3.0, 6.0, 10.0 мм2 |
Номинальное напряжение клемм | 450 В |
Обозначение | КМ-О (16к)-IP55-1224 нерж. (-60 ºС) |
Степень защиты | IP55 |
Температура эксплуатации | от -60ºС до +130ºС |
Условный размер | 1224 |
