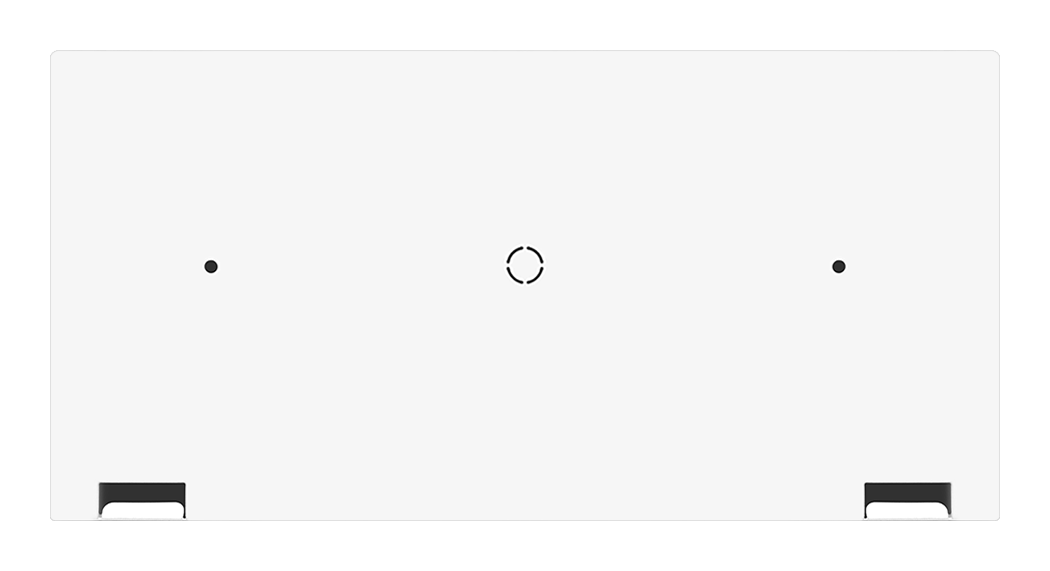

Оповещатель пожарный световой типа «Выход» 2х5 трафаретный предназначен для работы в режиме постоянного включения.

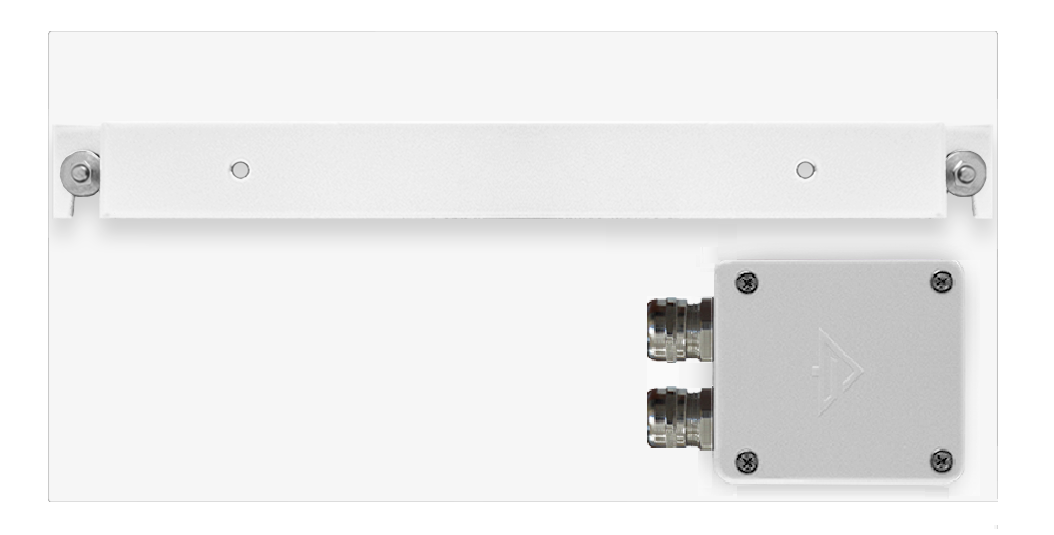

Корпус оповещателя изготавливается из нержавеющей стали (для IP66) или оцинкованной стали (окрашивается полимерной краской белого цвета, по желанию заказчика, может быть окрашен в любой цвет из палитры RAL).
Применяется над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу.
Особенности:
• трафаретный способ формирования изображения (под защитным стеклом) с торцевой подсветкой при активации (включении):
- возможность размещение любых пиктограмм, знаков безопасности или текста на любом языке;
- информация воспринимаема во включенном и выключенном состоянии;
- контрастное восприятие информации в условиях прямой засветки до 500 лк.
• возможность работы в режиме постоянного включения (например, «ВЫХОД», «НАСОСНАЯ СТАНЦИЯ» и др.);
• активация оповещения (включение) путем подачи напряжения питания определенной полярности;
• возможно мигающее исполнение с частотой мигания от 0,5 до 2 Гц (например, обратная полярность – непрерывное свечение, прямая полярность – мигание);
• диапазон рабочих температур от минус 40°С (исполнение "Север" – от минус 60°С);
• подключение оповещателей обеспечивает разрыв контролируемой линии оповещения (формирование сигнала «Неисправность» на ППУ) при изъятии оповещателя;
• применение ограничителя тока с тепловым взводом и керамических клемм. Возникновение неисправности в оповещателе (в результате теплового воздействия при пожаре) не оказывает влияние на работоспособность других оповещателей, подключенных к данным проводным линиям (требования п. 6.2.1.17 ГОСТ Р 53325-2012 и п. 5.1.24 ГОСТ 34699-2020);
• корпус из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашена в любой цвет из палитры RAL) или из нержавеющей стали (в том числе для исполнения "Север");
• при установке на улице необходимо использовать козырек.
Сертификация
• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;
• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. РА01.В.67032/23. Срок действия - по 06.02.2028.
Соответствие нормативам
Оповещатели обеспечивают форму знаков, поясняющие надписи, типоразмеры, сигнальные цвета для поясняющих надписей и пиктограмм, цвета фона в соответствии с требованиями ТУ 4371-012-70631050-2016 и заказом потребителя.
Сигнальные цвета, форма и типоразмеры оповещателей, предназначенных для обеспечения эвакуации и оповещения соответствуют требованиям ГОСТ 12.4.026-2015.
Способы отображения информации:
Оповещатель трафаретный односторонний (с подсветкой) Т – информация сформирована на трафарете под защитным стеклом. Активация оповещателя обеспечивается торцевой подсветкой стекла.
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 1)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 1. Цвета, используемые в оповещателях, и обозначения цветов.
Цвет | Обозначение цвета |
Белый |
Бел. |
Зеленый | Зел. |
Красный | Кр. |
Синий | Син. |
Желтый | Желт. |
Черный | Черн. |
Оранжевый |
Оранж. |
Таблица 2. Технические характеристики
Исполнение | Т |
Номинальное значение напряжения питания, В | 24 |
Допустимый диапазон изменения напряжения питания, В |
от 10,5 В (U мин) до 48 В (U макс) |
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой) |
25 25 25 35 |
Контрастное восприятие при максимальной освещенности, лк |
до 500 |
Максимальная относительная влажность окружающей среды | 93% (при +40°С) |
Диапазон эксплуатационных температур - стандартное исполнение - исполнение «Север» |
от –40 до + 55°С от–60 до + 55°С |
Степень защиты оболочки, по ГОСТ 14254-2015 | IP44 и IP66 |
Габаритные размеры */ масса, не более, мм/кг - «1х8» - «2х5» - «2х8» - «2х10» |
300х80х40 / 1,0 300х150х40 / 1,2 350х150х40 / 1,5 425х150х40 / 2,1 |
*– с учетом скобы для крепления
По заказу потребителя комплект поставки могут входить: коробка огнестойкая монтажная и козырек для оповещателя.
Таблица. Оповещатели трафаретные IP44 и IP66 типоразмер 2х5 (300х150х40 мм)
Наименование | Оповещатели трафаретные IP44 |

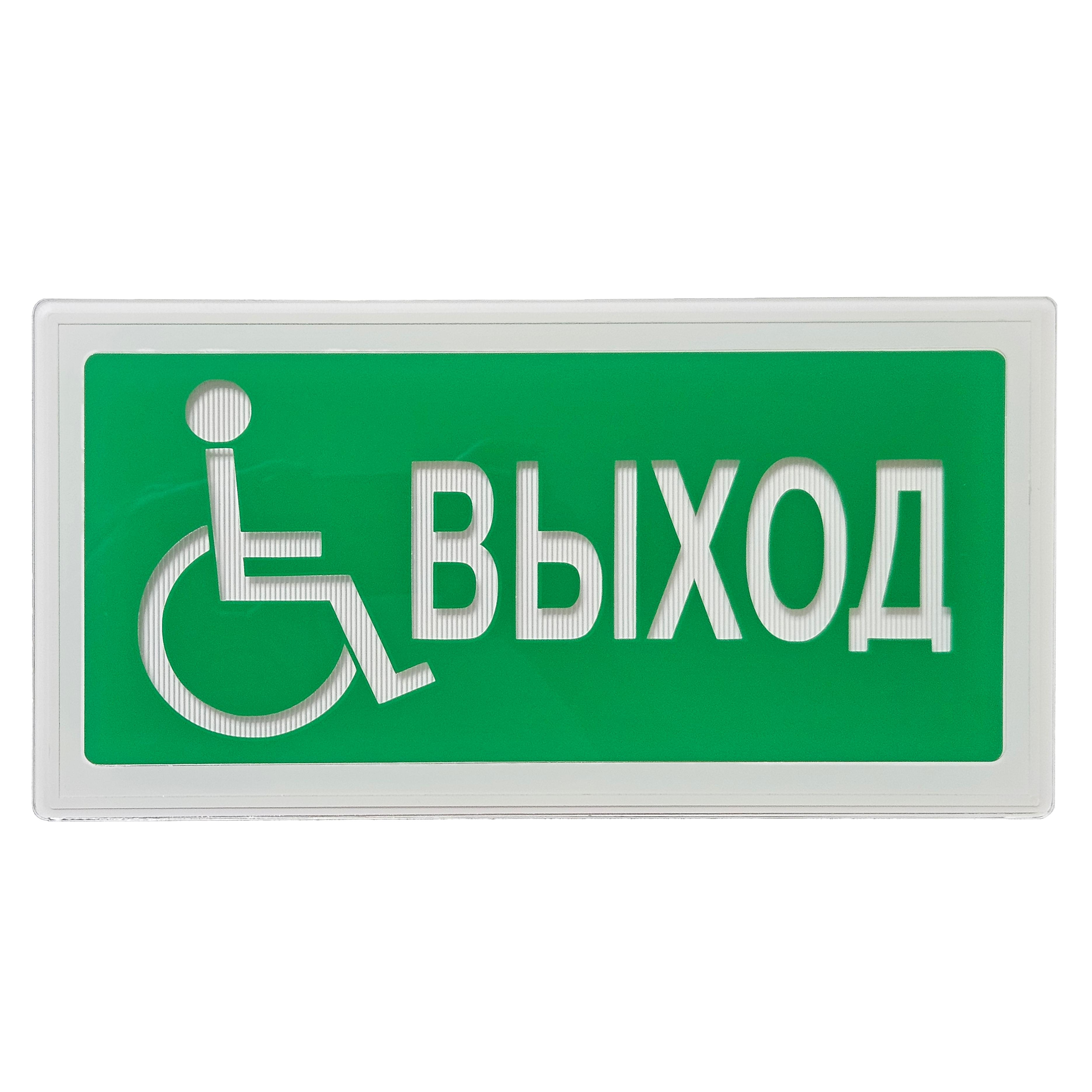

Пиктограмма "Выход для маломобильных групп населения (МГН)" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е22–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е22–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

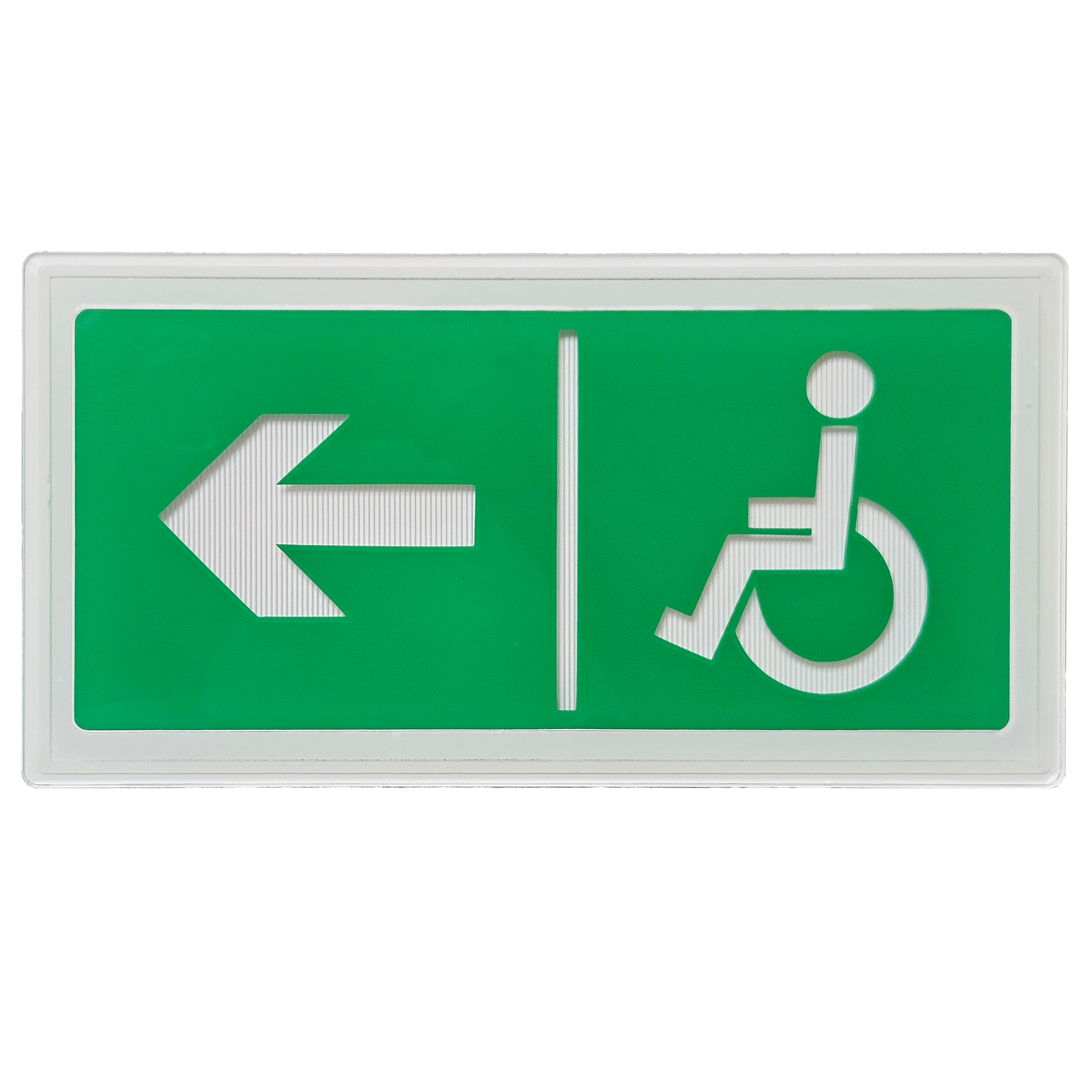

Пиктограмма "Выход Е02-01 налево для МГН" |
Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход Е02-01 налево для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

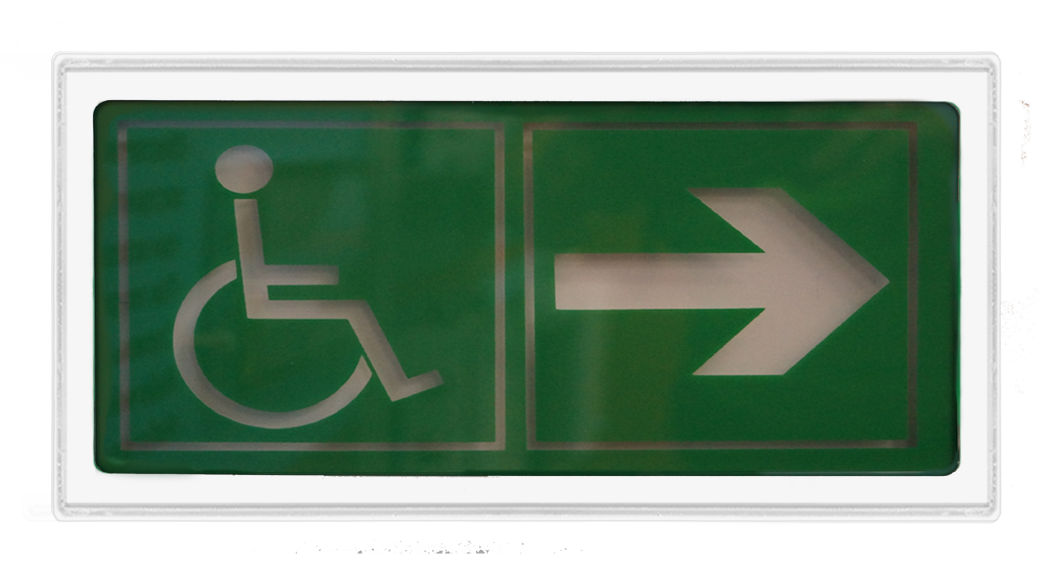

Пиктограмма "Выход Е02-01 направо для МГН" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход Е02-01 направо для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21 для МГН" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е21–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21 для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е21–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

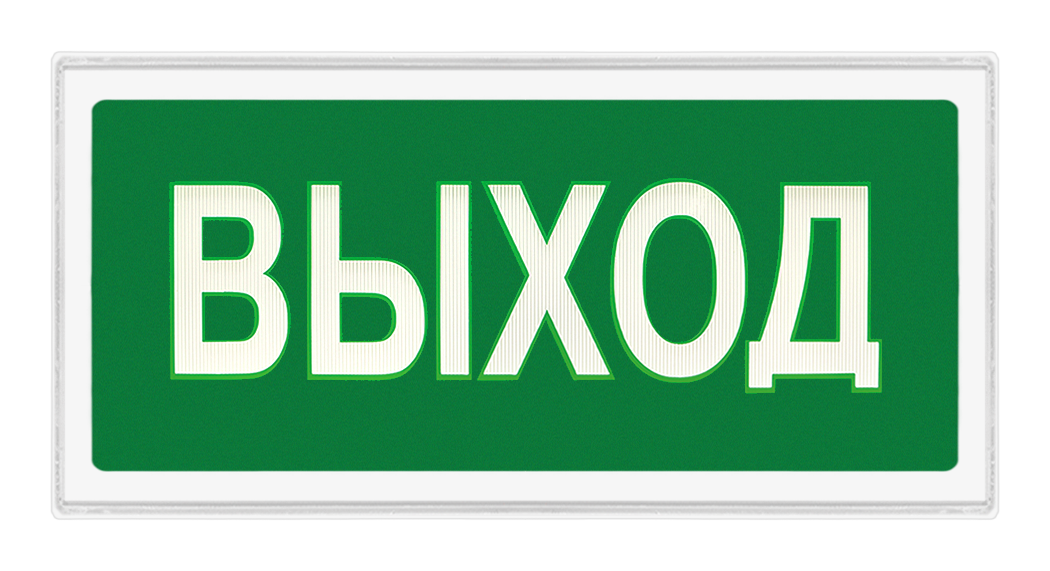

Надпись "Выход" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Т22-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Надпись "Выход" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Т22-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

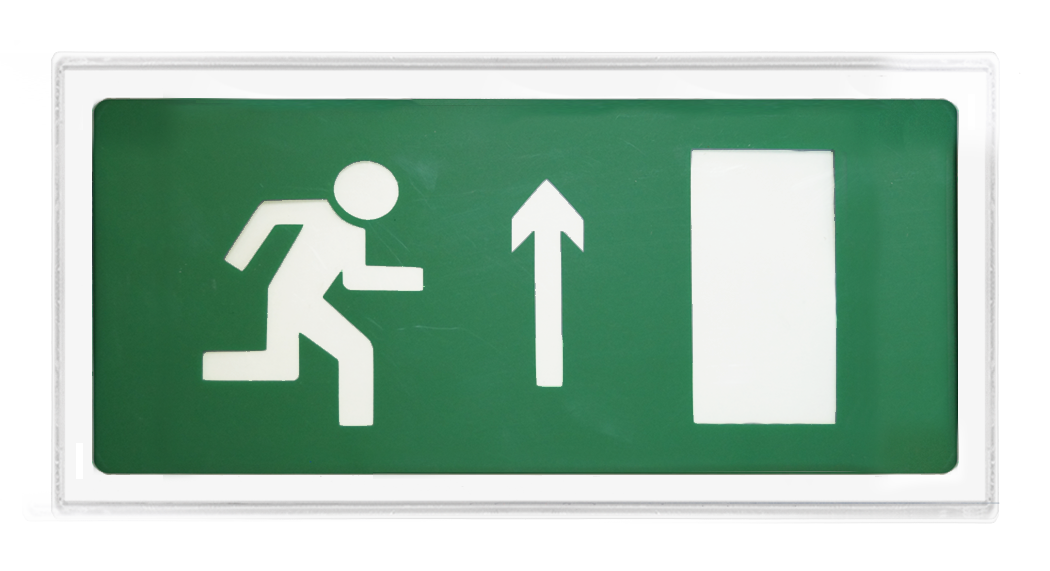

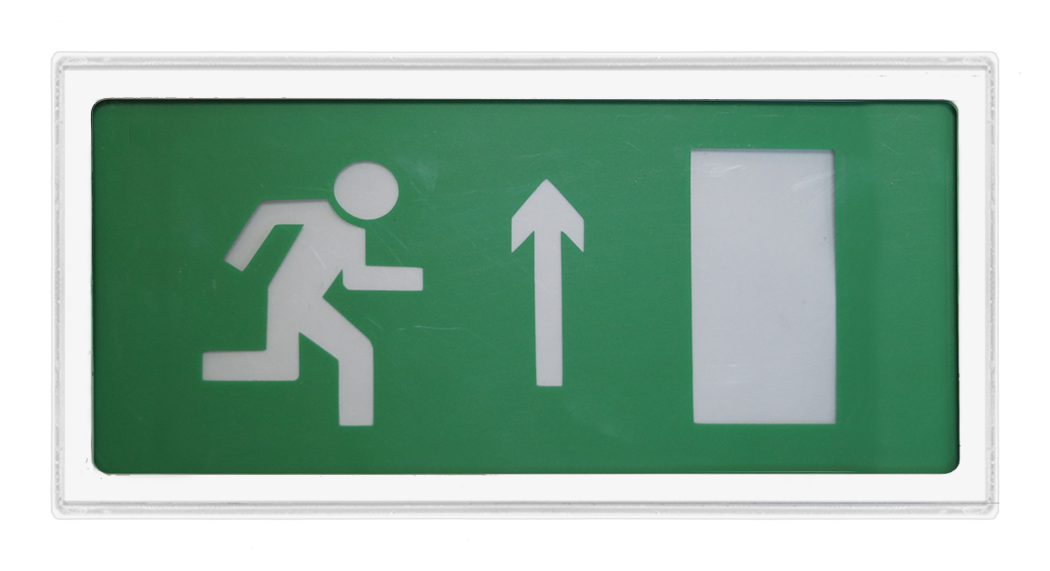

Пиктограмма "Выход направо Е03" |
Оповещатель пожарный световой "Ирида-Гефест"-Т-Е03-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход направо Е03" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е03-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход налево Е04" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е04-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход налево Е04" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е04-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вверх Е15" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е15-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вверх Е15" мигающий |
Оповещатель пожарный световой "Ирида-Гефест"-Т-Е15-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е13" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е13-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е13" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е13-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е14" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е14-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е14" мигающий |
Оповещатель пожарный световой "Ирида-Гефест"-Т-Е14-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход прямо" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е11-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход прямо" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е11-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21" | Оповещатель пожарный световой "Ирида-Гефест"-Т–Е21–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–Е21–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Пожарный сухотрубный стояк" |
Оповещатель пожарный световой "Ирида-Гефест"-Т-F08-2х5-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |

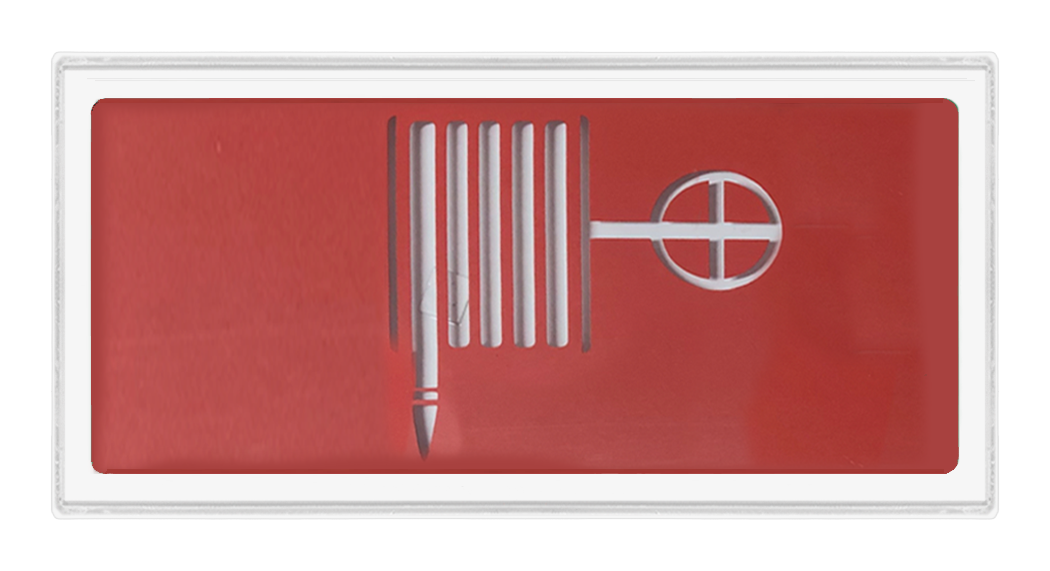

Пиктограмма "Пожарный кран" | Оповещатель пожарный световой "Ирида-Гефест"-Т-F02-2х5-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |
Пиктограмма "Огнетушитель" | Оповещатель пожарный световой "Ирида-Гефест"-Т-F04-2х5-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |
Оповещатели трафаретные IP66 | |
Пиктограмма "Выход для маломобильных групп населения (МГН)" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е22–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е22–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход Е02-01 налево для МГН" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход Е02-01 налево для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход Е02-01 направо для МГН" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход Е02-01 направо для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21 для МГН" | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е21–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21 для МГН" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–МГН Е21–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Надпись "Выход" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Т22-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Надпись "Выход" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Т22-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход направо Е03" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е03-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход направо Е03" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е03-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход налево Е04" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е04-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход налево Е04" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е04-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вверх Е15" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е15-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вверх Е15" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е15-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е13" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е13-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е13" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е13-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е14" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е14-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход по лестнице вниз Е14" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е14-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход прямо" | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е11-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Выход прямо" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т-Е11-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21" | Оповещатель пожарный световой "Ирида-Гефест"-Т–Е21–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Место сбора Е21" мигающий | Оповещатель пожарный световой "Ирида-Гефест"-Т–Е21–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
Пиктограмма "Пожарный сухотрубный стояк" | Оповещатель пожарный световой "Ирида-Гефест"-Т-F08-2х5-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Пожарный кран" | Оповещатель пожарный световой "Ирида-Гефест"-Т-F02-2х5-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
Пиктограмма "Огнетушитель" | Оповещатель пожарный световой "Ирида-Гефест"-Т-F04-2х5-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
Габаритный размер | 300х150х40 мм |
Диапазон эксплуатационных температур | от –40 до + 55°С |
Допустимый диапазон изменения напряжения питания | от 10,5 В (U мин) до 48 В (U макс) |
Исполнение | Т |
Контрастное восприятие при максимальной освещенности | до 500 лк |
Масса | 1,2 кг |
Материал корпуса | крашеная листовая или нержавеющая сталь |
Номинальное значение напряжения питания | 24 В |
Срок службы | 10 лет |
Степень защиты | IP44 или IP66 |
Ток потребления | 25 мА |
Условный типоразмер | 2x5 |
Частота в режиме мигания | от 0,5 до 2 Гц. |
